3-
112
SER04989020
調整
第
3
章
6
6.1 マシンリファレンス
各作動軸のモーターに組み込まれたエンコーダーは、モーターが1 回転するご
とに0 信号を発信します。マシンリファレンスは、原点復帰のときに原点信号
を感知してから次のエンコーダー0 信号を受信するまでの軸移動量(モーター回
転量）で、モーター1 回転に対する％で表されます。軸移動の再現精度を保つ
ために、マシンリファレンスは許容範囲内（35% ∼ 65%）に設定されていなけ
ればなりません。
■ マシンリファレンス
20043601-00
エンコーダ信号
原点センサ信号
原点信号
マシンリファレンス(Z軸)
モータ1回転
A,B相
ゼロ相
マシンリファレンス
(W, X, Y, R軸)
マシンリファレンスの設定を確認するには、「3/4/B6 原点復帰」にカ−ソルを
合わせ、 [SHIFT] + [ENTER]キーを押してください。原点復帰動作のあと、
各軸のマシンリファレンスがオペレーションモニターに表示されます。
hm
■ マシンリファレンス表示画面
60443602-00
ﾏｼﾝﾘﾌｧﾚﾝｽ 何かｷｰを押して下さい
X 1軸 = 55% Y 1軸 =
R21軸 =
Z11 軸 =48%
50%
50% Z21 軸 = 52%
R11軸 = 52% W 1軸 = 53%
n
要点
マシンリファレンスの許容範囲は35%∼65%です。この範囲から外れている場合は、調整が必要で
す。
3-
113
SER04989020
調整
第
3
章
6
6.1.1 W軸マシンリファレンスの調整
コンベア幅自動調整機能（オプション）が付いている場合のマシンリファレンス
調整方法を説明します。(コンベア幅が手動調整のときは必要ありません。）
W 軸はモーター 1 回転当たりの移動量 5.00mmのボールスクリュー駆動で、奥
側のレールをスライドさせて(手前側レールは固定）コンベア幅を調整します。
W 軸の原点信号は、本体正面に向かって左側のW 軸ボールスクリューの奥端に
取り付けられた原点センサーが可動側レールの下に取り付けられた原点ドグに反
応すると出力されます。W 軸マシンレファレンスを調整するときは、下記の手
順で行います。
e
1
非常停止ボタンを押します。
2
マシンリファレンスを調整します。
W 軸原点ドグの固定ネジを緩め、原点ドグの取付位置を移動して調整してく
ださい。
マシンリファレンスを大きくする場合：A 方向に移動する(幅拡大方向）
マシンリファレンスを小さくする場合：B 方向に移動する(幅縮小方向）

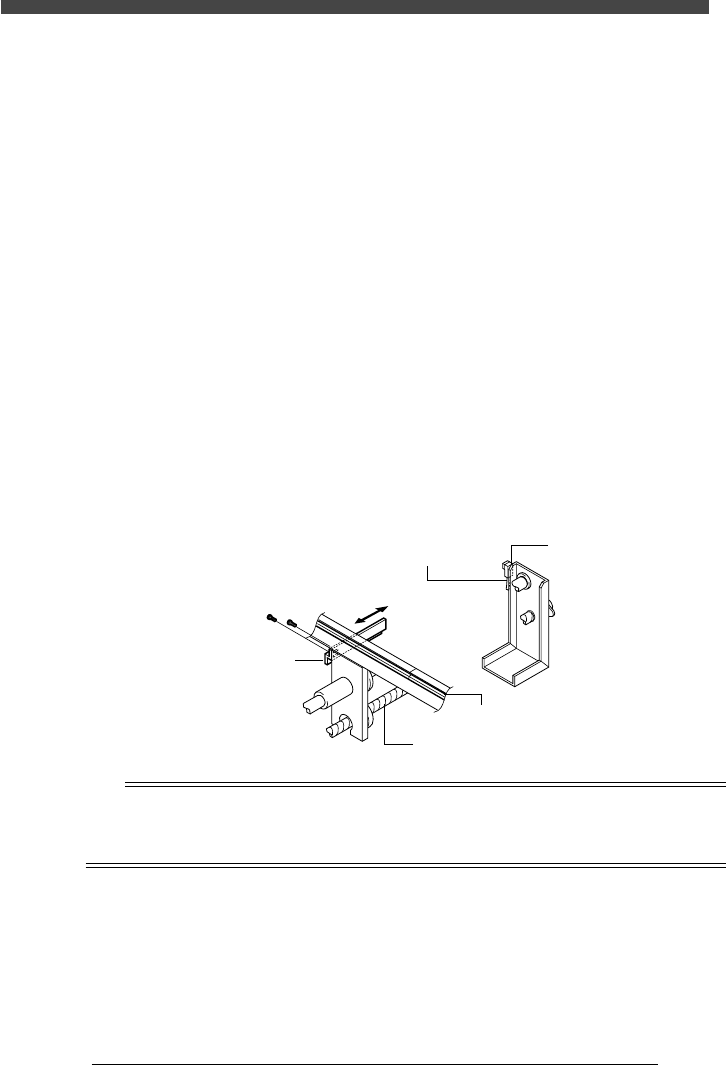

■ W 軸マシンリファレンスの調整
2A043603-00
表示LED
W軸原点センサー
ボールスクリュー
可動側レール
原点ドグ
原点ドグ固定ネジ
A
B
n
要点
・ 原点ドグの移動 1mmで約20%のマシンリファレンスが増減することを目安としてください。
・ 原点ドグは少しずつずらしてください。(最大2.5mm）大きく動かすと別の区画で0信号を受信
してしまい、リードの整数倍、原点位置が変化することがあります。
3
調整後、原点ドグの固定ボルトを締めます。
マシンリファレンスが許容範囲に設定されていることを確認してください。
3-
114
SER04989020
調整
第
3
章
6
6.1.2 Z軸マシンリファレンスの調整
Z 軸は、モーター 1 回転当たりの移動量 18.8mmのラック＆ピニオンギア駆動
で、ヘッド部のノズルシャフトを上昇・下降させます。
原点位置は、Z 軸が低速度で上端部に押し当った時のモーター過電流を原点信号
としてとらえ、その直前のエンコーダー0 信号に設定されます。(原点センサーや
原点ドグはありません。）Z 軸マシンリファレンスを調整するときは、下記の手
順で行います。
e
1
非常停止ボタンを押します。
2
ヘッド部の保護カバーを外します。
3
Z 軸モーターの固定ボルトを外します。
調整したいZ 軸モーターを取付プレートに固定しているボルト4 本を外して
ください。
4
モーターを左側に少し引き抜きます。
モーター側のピニオンギアとヘッド側のラックギアが噛み合わないようにしま
す。
5
マシンリファレンスを調整します。
ラックギアを上下に移動させて、ピニオンギアとの噛み合いをずらして調整し
てください。
マシンリファレンスを大きくする場合：下に移動
マシンリファレンスを小さくする場合：上に移動
■ Z 軸マシンリファレンス調整
20443604-00
Z1軸モーター
ラックギヤ
Z2軸モーター
モーター固定ボルト (4本)
n
要点
ラックギアは大きくずらさないでください。大きくずらすと別の区画で0信号を受信してしまい、
原点位置が変化することがあります。ラックギア1歯の移動で、マシンリファレンスが約8%増減す
ることを目安としてください。
