1.3 ブレーカー

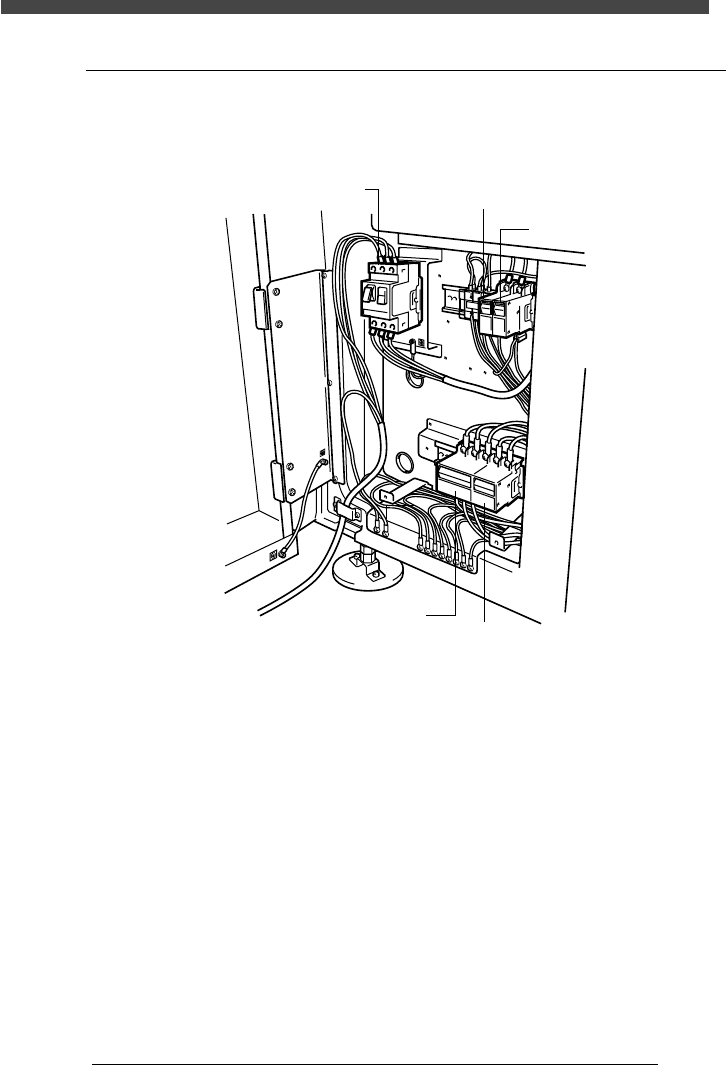

ブレーカーおよびサーキットプロテクターの配置は下記の通りです。
■ ブレーカー
20045011-00
QF11
QF21
QF22
QF31
QF32
QF11：本体メインブレーカー
QF21：CRT 電源サーキットプロテクター
QF22：コントローラー、I/O、EMG 電源サーキットプロテクター
QF31：全モーター動力電源サーキットプロテクター
QF32：コンベアモーター動力電源サーキットプロテクター
5-
6
SER04989020
電源接続部･その他
第
5
章
2
2. I/Oリスト
2.1 DO
識別 役割
TA01 LAM-ｲﾝﾀｰﾌｪｲｽ
TA02 LAM-ｲﾝﾀｰﾌｪｲｽ
TA03 LAM-ｲﾝﾀｰﾌｪｲｽ
TA04 LAM-ｲﾝﾀｰﾌｪｲｽ
TA05 LAM-ｲﾝﾀｰﾌｪｲｽ
TA06 LAM-ｲﾝﾀｰﾌｪｲｽ
TA07 LAM-ｲﾝﾀｰﾌｪｲｽ
TA08 LAM-ｲﾝﾀｰﾌｪｲｽ
TA09 LAM-ｲﾝﾀｰﾌｪｲｽ
TA10 LAM-ｲﾝﾀｰﾌｪｲｽ
TA11 LAM-ｲﾝﾀｰﾌｪｲｽ
TA12 LAM-ｲﾝﾀｰﾌｪｲｽ
TA13 LAM-ｲﾝﾀｰﾌｪｲｽ
TA14 LAM-ｲﾝﾀｰﾌｪｲｽ
TA15 LAM-ｲﾝﾀｰﾌｪｲｽ
TA16 LAM-ｲﾝﾀｰﾌｪｲｽ
TB01 LAM-ｲﾝﾀｰﾌｪｲｽ
TB02 LAM-ｲﾝﾀｰﾌｪｲｽ
TB03 LAM-ｲﾝﾀｰﾌｪｲｽ
TB04 LAM-ｲﾝﾀｰﾌｪｲｽ
TB05 LAM-ｲﾝﾀｰﾌｪｲｽ
TB06 LAM-ｲﾝﾀｰﾌｪｲｽ
TB07 LAM-ｲﾝﾀｰﾌｪｲｽ
TB08 LAM-ｲﾝﾀｰﾌｪｲｽ
TB09 LAM-ｲﾝﾀｰﾌｪｲｽ
TB10 LAM-ｲﾝﾀｰﾌｪｲｽ
TB11 LAM-ｲﾝﾀｰﾌｪｲｽ
TB12 LAM-ｲﾝﾀｰﾌｪｲｽ
TB13 LAM-ｲﾝﾀｰﾌｪｲｽ
TB14 LAM-ｲﾝﾀｰﾌｪｲｽ
TB15 LAM-ｲﾝﾀｰﾌｪｲｽ
TB16 LAM-ｲﾝﾀｰﾌｪｲｽ
TC01 LAM-ｲﾝﾀｰﾌｪｲｽ
TC02 LAM-ｲﾝﾀｰﾌｪｲｽ
TC03 LAM-ｲﾝﾀｰﾌｪｲｽ
TC04 LAM-ｲﾝﾀｰﾌｪｲｽ
TC05 LAM-ｲﾝﾀｰﾌｪｲｽ
TC06 LAM-ｲﾝﾀｰﾌｪｲｽ
TC07 LAM-ｲﾝﾀｰﾌｪｲｽ
TC08 LAM-ｲﾝﾀｰﾌｪｲｽ
TC09 LAM-ｲﾝﾀｰﾌｪｲｽ
TC10 LAM-ｲﾝﾀｰﾌｪｲｽ
TC11 LAM-ｲﾝﾀｰﾌｪｲｽ
TC12 LAM-ｲﾝﾀｰﾌｪｲｽ
TC13 LAM-ｲﾝﾀｰﾌｪｲｽ
TC14 LAM-ｲﾝﾀｰﾌｪｲｽ
TC15 LAM-ｲﾝﾀｰﾌｪｲｽ
TC16 LAM-ｲﾝﾀｰﾌｪｲｽ
識別 役割
TD01 LAM-ｲﾝﾀｰﾌｪｲｽ
TD02 LAM-ｲﾝﾀｰﾌｪｲｽ
TD03 LAM-ｲﾝﾀｰﾌｪｲｽ
TD04 LAM-ｲﾝﾀｰﾌｪｲｽ
TD05 LAM-ｲﾝﾀｰﾌｪｲｽ
TD06 LAM-ｲﾝﾀｰﾌｪｲｽ
TD07 LAM-ｲﾝﾀｰﾌｪｲｽ
TD08 LAM-ｲﾝﾀｰﾌｪｲｽ
TD09 LAM-ｲﾝﾀｰﾌｪｲｽ
TD10 LAM-ｲﾝﾀｰﾌｪｲｽ
TD11 LAM-ｲﾝﾀｰﾌｪｲｽ
TD12 LAM-ｲﾝﾀｰﾌｪｲｽ
TD13 LAM-ｲﾝﾀｰﾌｪｲｽ
TD14 LAM-ｲﾝﾀｰﾌｪｲｽ
TD15 LAM-ｲﾝﾀｰﾌｪｲｽ
TD16 LAM-ｲﾝﾀｰﾌｪｲｽ
TE01 LAM-ｲﾝﾀｰﾌｪｲｽ
TE02 LAM-ｲﾝﾀｰﾌｪｲｽ
TE03 LAM-ｲﾝﾀｰﾌｪｲｽ
TE04 LAM-ｲﾝﾀｰﾌｪｲｽ
TE05 LAM-ｲﾝﾀｰﾌｪｲｽ
TE06 LAM-ｲﾝﾀｰﾌｪｲｽ
TE07 LAM-ｲﾝﾀｰﾌｪｲｽ
TE08 LAM-ｲﾝﾀｰﾌｪｲｽ
TE09 ライト１(移動ｶﾒﾗ用)点灯命令
TE10 ライト２(ﾊﾞｯｸﾗｲﾄ用)点灯命令
TE12 ﾍｯﾄﾞ1 正圧(真空破壊)
TE13 ﾍｯﾄﾞ2 正圧(真空破壊)
TF01 ｼｰｹﾝｽ参加ﾍｯﾄﾞ1
TF02 ｼｰｹﾝｽ参加ﾍｯﾄﾞ2
TF09 ライト２右移動命令
TF10 ライト２左移動命令
TF14 吸装着ｼｰｹﾝｽ設定
TF15 吸着ﾁｪｯｸｼｰｹﾝｽ設定
TF16 ﾍｯﾄﾞｼｰｹﾝｽ起動命令
TG01 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ0
TG02 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ1
TG03 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ2
TG04 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ3
TG05 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ4
TG06 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ5
TG07 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ6
TG08 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ7
TG09 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ0
TG10 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ1
TG11 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ2
TG12 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ0
TG13 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ1
TG14 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ2
TG16 ﾀｲﾏｰ起動
5-
7
SER04989020
電源接続部･その他
第
5
章
2
識別 役割
TH01 ﾍｯﾄﾞ1 吸着
TH02 ﾍｯﾄﾞ2 吸着
TH08 ﾍｯﾄﾞ ｼﾘｱﾙ通信OK
TJ01 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ1
TJ02 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ2
TJ03 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ3
TJ04 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ4
TJ05 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ5
TJ06 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ6
TJ07 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ7
TJ08 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ8
TJ09 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ1
TJ10 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ2
TJ11 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ3
TJ12 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ4
TK01 ﾌﾞｻﾞｰ
TK02 青/ 黄色ﾗﾝﾌﾟ
TK03 白/ 赤色ﾗﾝﾌﾟ
TK04 緑/ 緑色ﾗﾝﾌﾟ
TK05 基板要求信号
TK07 ｶﾊﾞｰﾛｯｸ
TK08 BA OUT(SMEMA)
TK10 LAMP11(SINGLE CAMERA 1）点灯
TK11 LAMP12(SINGLE CAMERA 2）点灯
TL01 ﾊﾞｯﾌｧｺﾝﾍﾞｱ作動
TL02 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 逆転
TL03 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 低速
TL04 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 高速
TL05 前側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ上昇
TL07 前側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ前進
TL08 前側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ後退
TM01 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ1
TM02 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ2
TM03 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ3
TM04 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ4
TM05 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ5
TM06 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ6
TM07 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ7
TM08 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ8
TM09 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ1
TM10 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ2
TM11 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ3
TM12 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ4
TN01 ﾒｲﾝｽﾄｯﾊﾟｰ
TN02 ﾌﾟﾚｰﾄﾌﾟｯｼｭｱｯﾌﾟ
TN03 ﾛｹｰﾄﾋﾟﾝ1
TN04 ｴｯｼﾞｸﾗﾝﾌﾟ
TN05 ﾌﾟｯｼｭｲﾝ
TN06 入口ｽﾄｯﾊﾟｰ
識別 役割
TN12 ｺﾝﾍﾞｱ 反転
TN13 ｺﾝﾍﾞｱ 作動
TN14 ｺﾝﾍﾞｱ 低速
TP01 ﾉｽﾞﾙｽﾃｰｼｮﾝ上昇
TP02 前側ﾉｽﾞﾙｽﾃｰｼｮﾝｸﾗﾝﾌﾟ
TP05 後側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ上昇
TP06 後側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ下降
TP07 後側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ前進
TP08 後側ﾉﾝｽﾄｯﾌﾟﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ後退
TQ01 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾊﾟﾚｯﾄﾎｰﾑ
TQ02 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾌｯｸ前進
TQ03 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾌｯｸ CLOSE
TQ04 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾊﾟﾚｯﾄｾｯﾄ
TQ05 ﾄﾚｲﾁｪﾝｼﾞｬｰﾌｯｸ 後退
TQ06 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TQ07 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TQ08 外部ﾄﾚｲ ｺﾝﾍﾞｱ 作動
TQ09 外部ﾄﾚｲ ｺﾝﾍﾞｱ 逆転
TQ10 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾄﾞｱ-1ﾛｯｸ
TQ11 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾄﾞｱ-2ﾛｯｸ
TQ12 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾄﾞｱｰ1ﾗｲﾄ点灯
TQ13 ﾄﾚｲﾁｪﾝｼﾞｬｰ ﾄﾞｱｰ2ﾗｲﾄ点灯
TQ14 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TQ15 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TQ16 ﾄﾚｲﾁｪﾝｼﾞｬｰ ｻｰﾎﾞｵﾝ
TR01 外部ﾄﾚｲ ﾄﾗﾊﾞｰｻｽﾃｰｼｮﾝ1 吸着
TR02 外部ﾄﾚｲ ﾄﾗﾊﾞｰｻｽﾃｰｼｮﾝ2 吸着
TR03 外部ﾄﾚｲ ﾄﾗﾊﾞｰｻｽﾃｰｼｮﾝ3 吸着
TR04 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR05 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR06 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR07 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR08 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR09 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR10 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR11 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR12 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR13 外部ﾄﾚｲ ﾍｯﾄﾞ 吸着
TR14 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
TR15 外部ﾄﾚｲ ﾍｯﾄﾞ 下降
TR16 ﾄﾚｲﾁｪﾝｼﾞｬｰ 予備
