5-
4
SER04989020
電源接続部･その他
第
5
章
1
1.2 電源接続
電源接続は下記のケーブルを使って、本体背面向かって左側のQF11一次側端
子L1, L2, L3 と本体アース接続部に接続します。

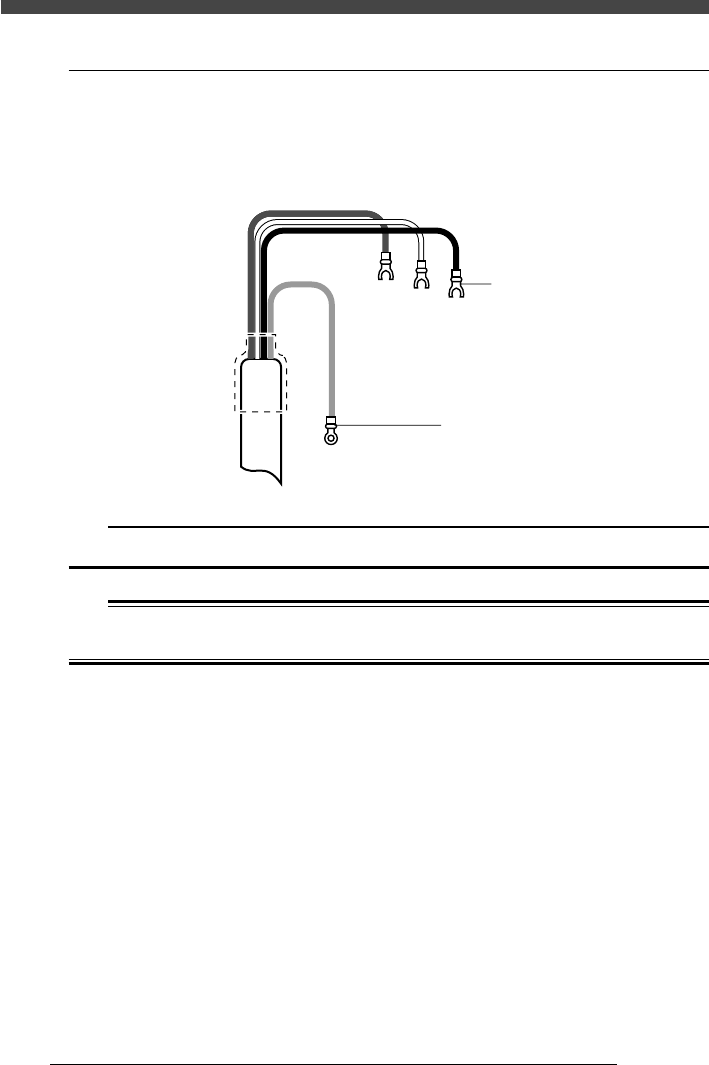

■ 電源ケーブル加工例（3.5mm
2
4 芯キャブタイヤケーブル)
20045010-00
L1
Red
L2
White
L3
Black
Earth
Green
L=350mm
L=350mm
圧着丸端子 3.5-4
絶縁被覆付圧着
Y端子 3.5-Y5
c
注意
電源ケーブルには、導体断面積が3.5mm
2
以上のものを使用してください。
w
警告
感電事故を防止するために、電源の接続は元電源が切れていることを確認してから行ってくださ
い。また、本体アース部の接続は確実に行ってください。
5-
5
SER04989020
電源接続部･その他
第
5
章
1
1.3 ブレーカー
ブレーカーおよびサーキットプロテクターの配置は下記の通りです。
■ ブレーカー
20045011-00
QF11
QF21
QF22
QF31
QF32
QF11：本体メインブレーカー
QF21：CRT 電源サーキットプロテクター
QF22：コントローラー、I/O、EMG 電源サーキットプロテクター
QF31：全モーター動力電源サーキットプロテクター
QF32：コンベアモーター動力電源サーキットプロテクター
5-
6
SER04989020
電源接続部･その他
第
5
章
2
2. I/Oリスト
2.1 DO
識別 役割
TA01 LAM-ｲﾝﾀｰﾌｪｲｽ
TA02 LAM-ｲﾝﾀｰﾌｪｲｽ
TA03 LAM-ｲﾝﾀｰﾌｪｲｽ
TA04 LAM-ｲﾝﾀｰﾌｪｲｽ
TA05 LAM-ｲﾝﾀｰﾌｪｲｽ
TA06 LAM-ｲﾝﾀｰﾌｪｲｽ
TA07 LAM-ｲﾝﾀｰﾌｪｲｽ
TA08 LAM-ｲﾝﾀｰﾌｪｲｽ
TA09 LAM-ｲﾝﾀｰﾌｪｲｽ
TA10 LAM-ｲﾝﾀｰﾌｪｲｽ
TA11 LAM-ｲﾝﾀｰﾌｪｲｽ
TA12 LAM-ｲﾝﾀｰﾌｪｲｽ
TA13 LAM-ｲﾝﾀｰﾌｪｲｽ
TA14 LAM-ｲﾝﾀｰﾌｪｲｽ
TA15 LAM-ｲﾝﾀｰﾌｪｲｽ
TA16 LAM-ｲﾝﾀｰﾌｪｲｽ
TB01 LAM-ｲﾝﾀｰﾌｪｲｽ
TB02 LAM-ｲﾝﾀｰﾌｪｲｽ
TB03 LAM-ｲﾝﾀｰﾌｪｲｽ
TB04 LAM-ｲﾝﾀｰﾌｪｲｽ
TB05 LAM-ｲﾝﾀｰﾌｪｲｽ
TB06 LAM-ｲﾝﾀｰﾌｪｲｽ
TB07 LAM-ｲﾝﾀｰﾌｪｲｽ
TB08 LAM-ｲﾝﾀｰﾌｪｲｽ
TB09 LAM-ｲﾝﾀｰﾌｪｲｽ
TB10 LAM-ｲﾝﾀｰﾌｪｲｽ
TB11 LAM-ｲﾝﾀｰﾌｪｲｽ
TB12 LAM-ｲﾝﾀｰﾌｪｲｽ
TB13 LAM-ｲﾝﾀｰﾌｪｲｽ
TB14 LAM-ｲﾝﾀｰﾌｪｲｽ
TB15 LAM-ｲﾝﾀｰﾌｪｲｽ
TB16 LAM-ｲﾝﾀｰﾌｪｲｽ
TC01 LAM-ｲﾝﾀｰﾌｪｲｽ
TC02 LAM-ｲﾝﾀｰﾌｪｲｽ
TC03 LAM-ｲﾝﾀｰﾌｪｲｽ
TC04 LAM-ｲﾝﾀｰﾌｪｲｽ
TC05 LAM-ｲﾝﾀｰﾌｪｲｽ
TC06 LAM-ｲﾝﾀｰﾌｪｲｽ
TC07 LAM-ｲﾝﾀｰﾌｪｲｽ
TC08 LAM-ｲﾝﾀｰﾌｪｲｽ
TC09 LAM-ｲﾝﾀｰﾌｪｲｽ
TC10 LAM-ｲﾝﾀｰﾌｪｲｽ
TC11 LAM-ｲﾝﾀｰﾌｪｲｽ
TC12 LAM-ｲﾝﾀｰﾌｪｲｽ
TC13 LAM-ｲﾝﾀｰﾌｪｲｽ
TC14 LAM-ｲﾝﾀｰﾌｪｲｽ
TC15 LAM-ｲﾝﾀｰﾌｪｲｽ
TC16 LAM-ｲﾝﾀｰﾌｪｲｽ
識別 役割
TD01 LAM-ｲﾝﾀｰﾌｪｲｽ
TD02 LAM-ｲﾝﾀｰﾌｪｲｽ
TD03 LAM-ｲﾝﾀｰﾌｪｲｽ
TD04 LAM-ｲﾝﾀｰﾌｪｲｽ
TD05 LAM-ｲﾝﾀｰﾌｪｲｽ
TD06 LAM-ｲﾝﾀｰﾌｪｲｽ
TD07 LAM-ｲﾝﾀｰﾌｪｲｽ
TD08 LAM-ｲﾝﾀｰﾌｪｲｽ
TD09 LAM-ｲﾝﾀｰﾌｪｲｽ
TD10 LAM-ｲﾝﾀｰﾌｪｲｽ
TD11 LAM-ｲﾝﾀｰﾌｪｲｽ
TD12 LAM-ｲﾝﾀｰﾌｪｲｽ
TD13 LAM-ｲﾝﾀｰﾌｪｲｽ
TD14 LAM-ｲﾝﾀｰﾌｪｲｽ
TD15 LAM-ｲﾝﾀｰﾌｪｲｽ
TD16 LAM-ｲﾝﾀｰﾌｪｲｽ
TE01 LAM-ｲﾝﾀｰﾌｪｲｽ
TE02 LAM-ｲﾝﾀｰﾌｪｲｽ
TE03 LAM-ｲﾝﾀｰﾌｪｲｽ
TE04 LAM-ｲﾝﾀｰﾌｪｲｽ
TE05 LAM-ｲﾝﾀｰﾌｪｲｽ
TE06 LAM-ｲﾝﾀｰﾌｪｲｽ
TE07 LAM-ｲﾝﾀｰﾌｪｲｽ
TE08 LAM-ｲﾝﾀｰﾌｪｲｽ
TE09 ライト１(移動ｶﾒﾗ用)点灯命令
TE10 ライト２(ﾊﾞｯｸﾗｲﾄ用)点灯命令
TE12 ﾍｯﾄﾞ1 正圧(真空破壊)
TE13 ﾍｯﾄﾞ2 正圧(真空破壊)
TF01 ｼｰｹﾝｽ参加ﾍｯﾄﾞ1
TF02 ｼｰｹﾝｽ参加ﾍｯﾄﾞ2
TF09 ライト２右移動命令
TF10 ライト２左移動命令
TF14 吸装着ｼｰｹﾝｽ設定
TF15 吸着ﾁｪｯｸｼｰｹﾝｽ設定
TF16 ﾍｯﾄﾞｼｰｹﾝｽ起動命令
TG01 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ0
TG02 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ1
TG03 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ2
TG04 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ3
TG05 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ4
TG06 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ5
TG07 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ6
TG08 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ7
TG09 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ0
TG10 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ1
TG11 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ2
TG12 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ0
TG13 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ1
TG14 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ2
TG16 ﾀｲﾏｰ起動
