第一章 开始操作前 | 7 1.3 设备各部分的名称 对设备的外观及操作面板按键（包括软件界面上的按钮 ITEM ）进行介绍。 1.3.1 设备外观 电源指示灯 操作按钮 液晶显示器 前面罩 工控电脑主机 隐藏式键盘鼠 标存放抽屉 可调式 PCB 装载治具 活动式防夹翻盖 主电流断路器 单相三较电源插座 （ IN ） 可调式显示器支架 键盘 鼠标
第一章 开始操作前
| 6
1.2.3 光学原理
AOI 光源由红、绿、蓝三种 LED 组成 2D 光：蓝色与黄色（调色原理：红色与绿色组合成黄色，
蓝色与黄色组合成白色）。运用光学原理：镜面反射、漫反射、斜面反射。如下图所示：
RGB 调色
原理图
相
机
焊点（锡膏）处于斜面：大
部分黄色光通过斜面反射
出，而蓝色光则通过斜面反
射进入摄像头。所以焊点在
电脑中显示为蓝色。
元件本体表面粗糙：黄色光与蓝色
光照射在其表面都产生漫反射，根
据调色原理：蓝色与黄色组合成白
色。相当于白光照射元件在电脑中
显示为元件本色。
焊盘表面光滑：黄色光照
射在其表面产生镜面反
射进入摄像头，而大部分
蓝色光则反射出。所以在
电脑中焊盘显示为黄白
色 。
第一章 开始操作前
| 7
1.3 设备各部分的名称
对设备的外观及操作面板按键（包括软件界面上的按钮 ITEM）进行介绍。
1.3.1 设备外观
电源指示灯
操作按钮
液晶显示器
前面罩
工控电脑主机
隐藏式键盘鼠
标存放抽屉
可调式 PCB
装载治具
活动式防夹翻盖
主电流断路器
单相三较电源插座
（IN）
可调式显示器支架
键盘
鼠标
第一章 开始操作前
| 8

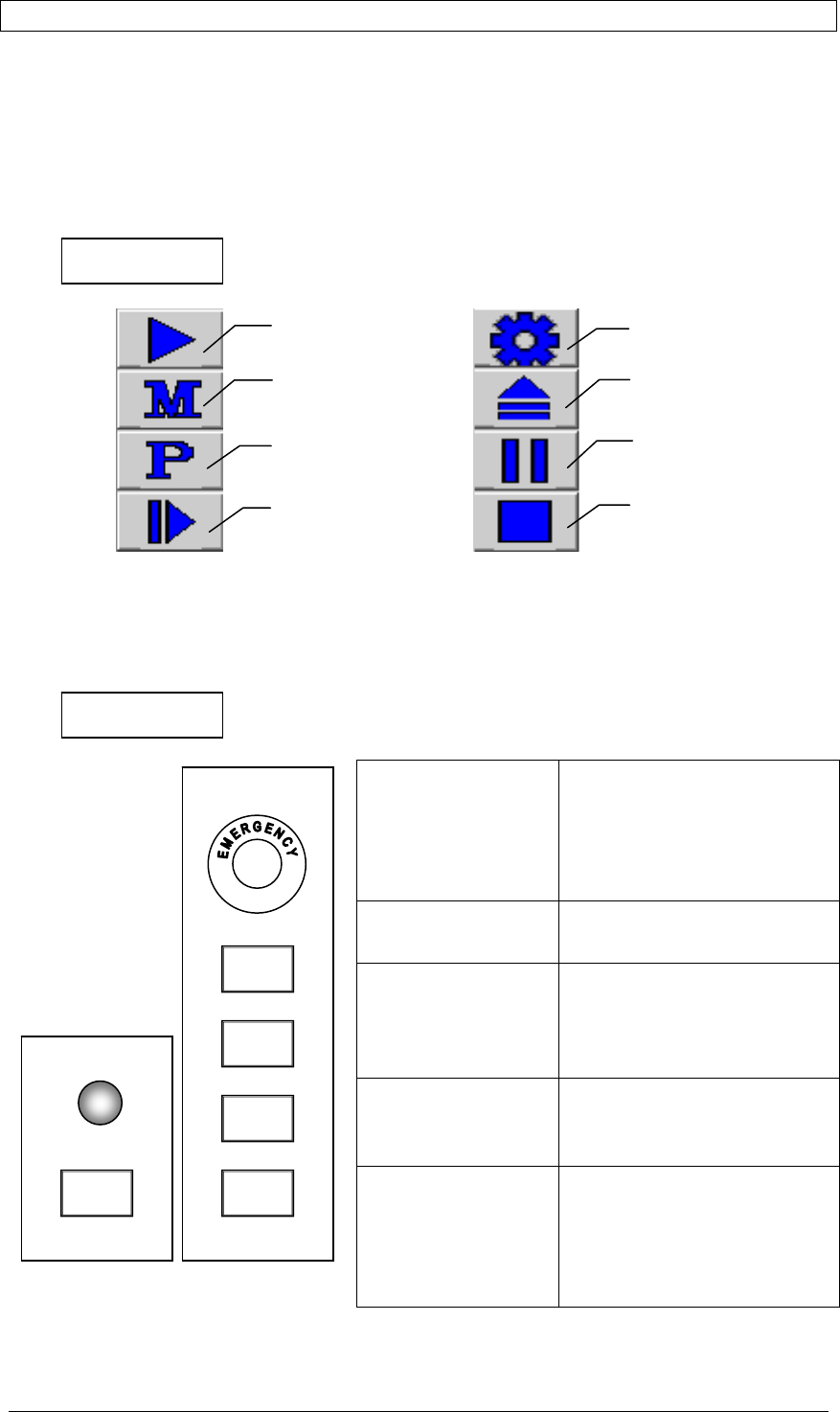

1.3.2 机器按键的使用方法
机器按键分软件按钮和机器按钮：暂停，加载，打印，停止，急停等，所起的作用一致。
如下图:
屏幕软件按钮
开始测试
MARK 点校正
打印
单步拍摄
模式设置
加载
暂停
停止
机器面板按钮
STOP
PRINT
打印
LOAD
加载
PAUSE
暂停
START
开始
START
开始
紧急停止
紧急情况时的停止装置，当被
按下时将 AC Motor Servo
Driver 的电源 Off，顺时针转
动为解除紧急情况, 电源为
ON.
PRINT 打印
将当前完成检测的结果打印
出来.
LOAD 加载
在测试过程中暂停时，按下此
键 PCB 会退出到一个位置便于
对 PCB 进行观察（PCB 的夹紧
治具不会张开）.
PAUSE 暂停
在测试过程当中，按下此键
PCB 会暂停测试，再按下此键
PCB 会继续进行测试.
START 测试
为了防止操作员在操作时，不
经意的将手放入 X/Y 移动平台
的活动范围内，因此需要左右
手同时按下 START 开关，设备
才能进行测试.
左操作面板 右操作面板
