第四章 测试程序的制作（提高篇）
| 43

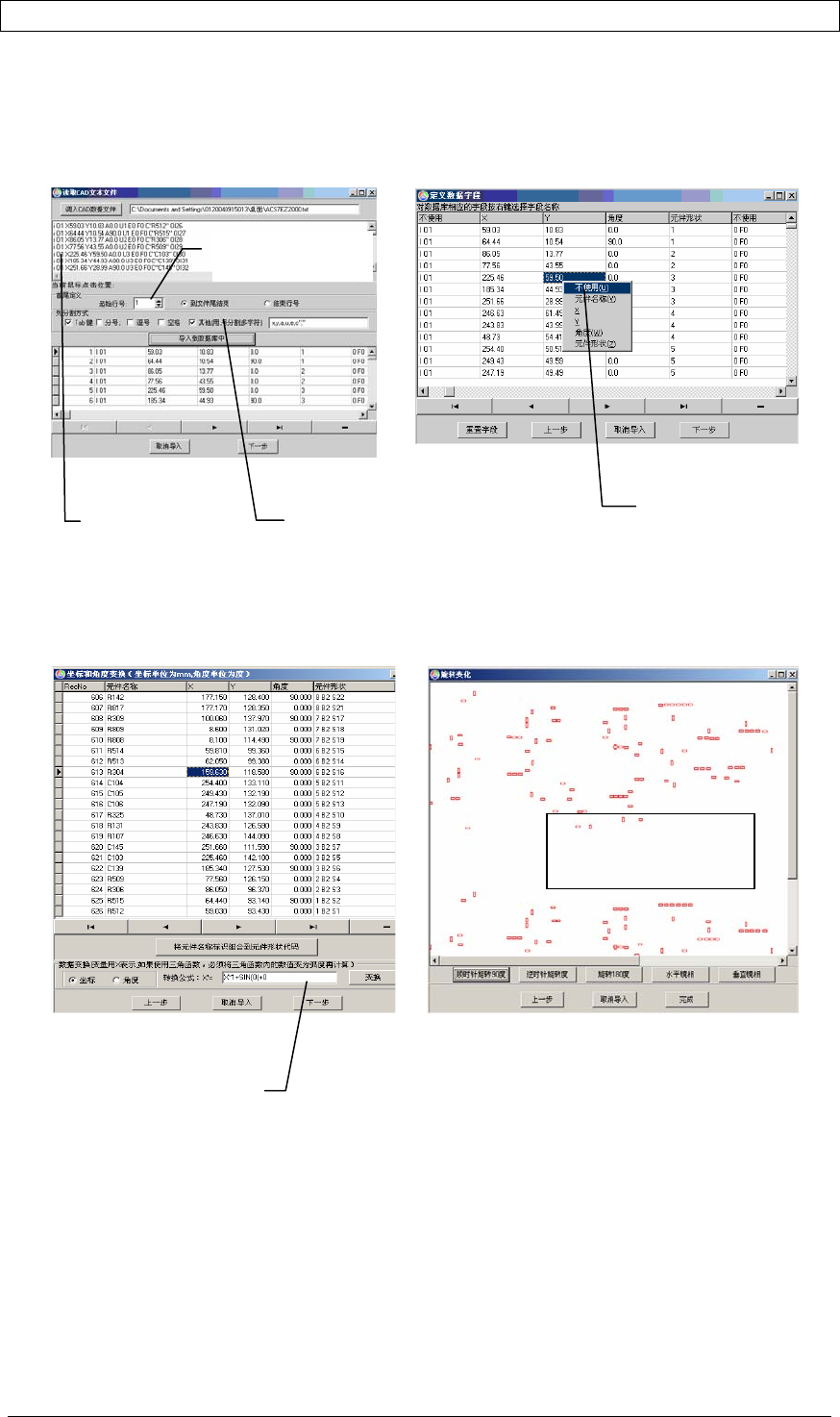

调入截取的数据：如下图。然后分析
调入的数据是以什么符号作为分隔
符（TAB 键，空格，逗号，其它符号
等），导入数据库，或用 EXCELL 进行
转换再导入。
标示 X，Y 坐标，角度，元件名称，元件形
状等所在位置。点击鼠标右键，在弹出的窗
口选取。
分析数据单位和角度，有些程序数据的
单位可能是用厘米，毫米，微米，英寸
等，此时可以通过公式转换为所需的单
位（毫米）。
垂直镜像等操作，直到与放入的 PCB 板图
像一致为止。点击“完成”。
附：CAD 导入中的单位转换公式(AOI 以 MM 为单位)
CAD 数据中常见的数据格式有四种: ①英寸、②1/1000 英寸、③毫米、 ④1/100 毫米,
其中第①、③种数据中一定带有小数点,而另外两种通常没有.
若所给的数据形式为：①英寸,则 X`=X*25.4
②1/1000 英寸,则 X`=X*25.4/1000
③毫米,则 X`=X
④1/100 毫米,则 X`=X*1/100
查看是否与 PCB 板上的
元件位置一致
调入的数据
选择分割方式
选择所需的行
点击鼠标右键
弹出的窗口
输入转换公式,
之后点击变换
第四章 测试程序的制作（提高篇）
| 44
4.4.8 程序旋转

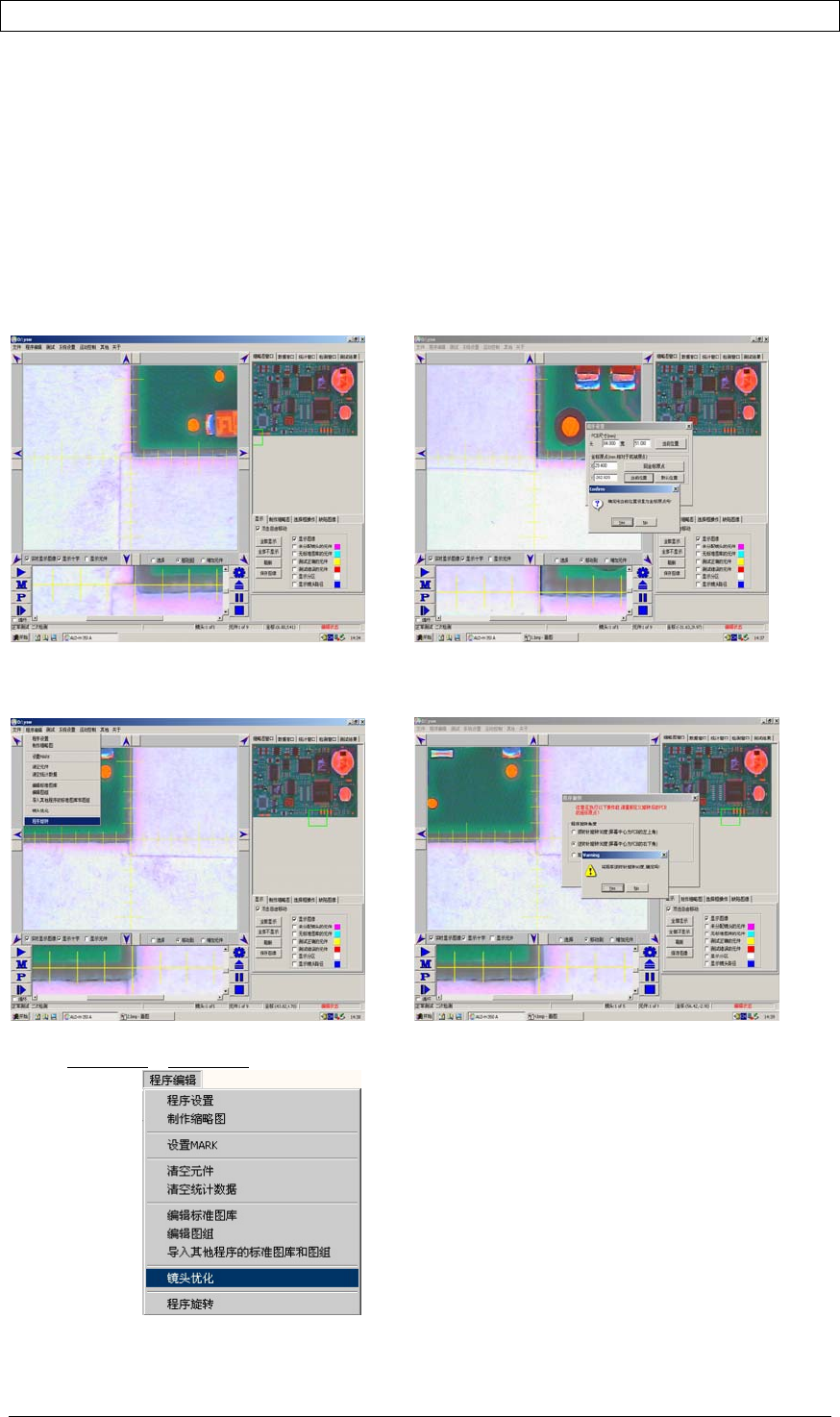

在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而
通过程序旋转命令，可避免重新编程。其步骤具体如下：
1.未旋转前的原点：十字中心位置。 2.调整夹具，固定旋转后 PCB 板，重新定义 PCB
板原点,移动新原点到十字架中心位置,；打开
程序设置/程序设置,点“当前位置”即可
3.十字中心移到 PCB 如下角：未旋转前 4. 打开程序设置/程序旋转，选程序旋转的
该角的位置是坐标原点； 角度；
5.点击程序设置
，镜头优化，重新优化镜头。
注意：如不进行优化镜头步骤，设备将不能正确检查待侧项目。
第四章 测试程序的制作（提高篇）
| 45
4.5 缩略图的操作
缩略图是当前测试的 PCB 的缩小图像，便于于全局观察、显示错误位置以及进行选择框操作。
4.5.1 制作缩略图
缩略图是利用摄像机进行分块扫描并进行图像拼接实现的。在制作缩略图置前，必须正确定
义 PCB 原点位置、定义 PCB 大小、定义 MARK 点等基本参数，然后确定缩略图比例。
注意：可以按暂停键终止缩略图的制作。
4.5.2 缩略图自由移动
如果选择了“双击自由移动”，用户在缩略图上用鼠标双击，则机器会移动到鼠标点击的位置。
4.5.3 缩略图显示框操作

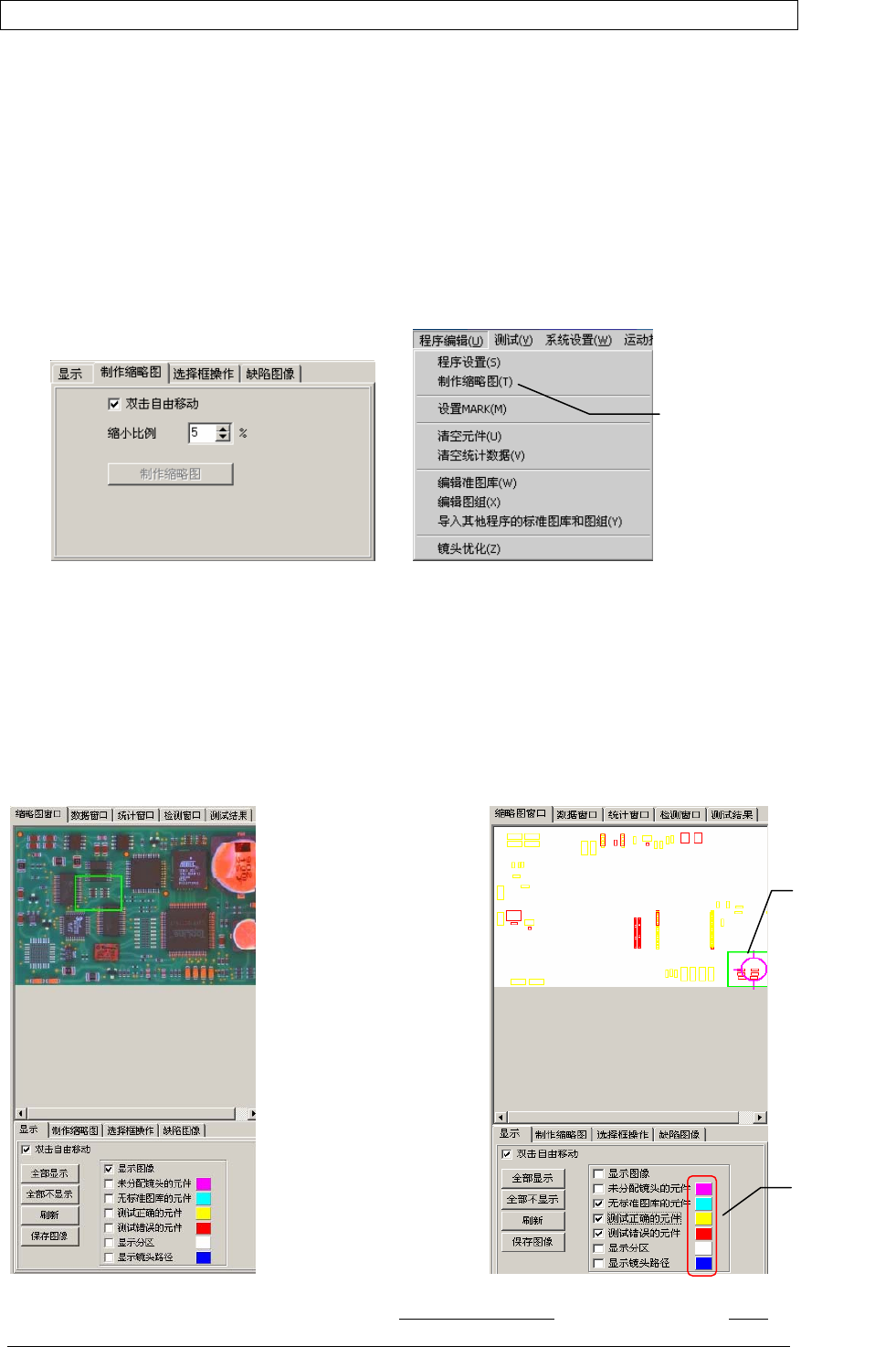

利用左图中的显示选
项，用户可以检查或观察
各种情况：
◆显示图像：如左图。
◆未分配镜头的元件
请详见第十四章检查
错误。
◆无标准图库的元件
请详见第十四章检查
错误。
◆测试正确的元件：缩
略图窗口中显示为蓝
色框。如右图。
◆测试错误的元件：缩
略图窗口中显示为红
色框。如右图。
注：选项框的颜色可以自己定义。例如：点击未分配镜头的元件后紫色框，在弹出的颜色窗
也可以从菜
单中选取
镜头当
前位置
标示的
颜色
