第四章 测试程序的制作（提高篇）
| 42

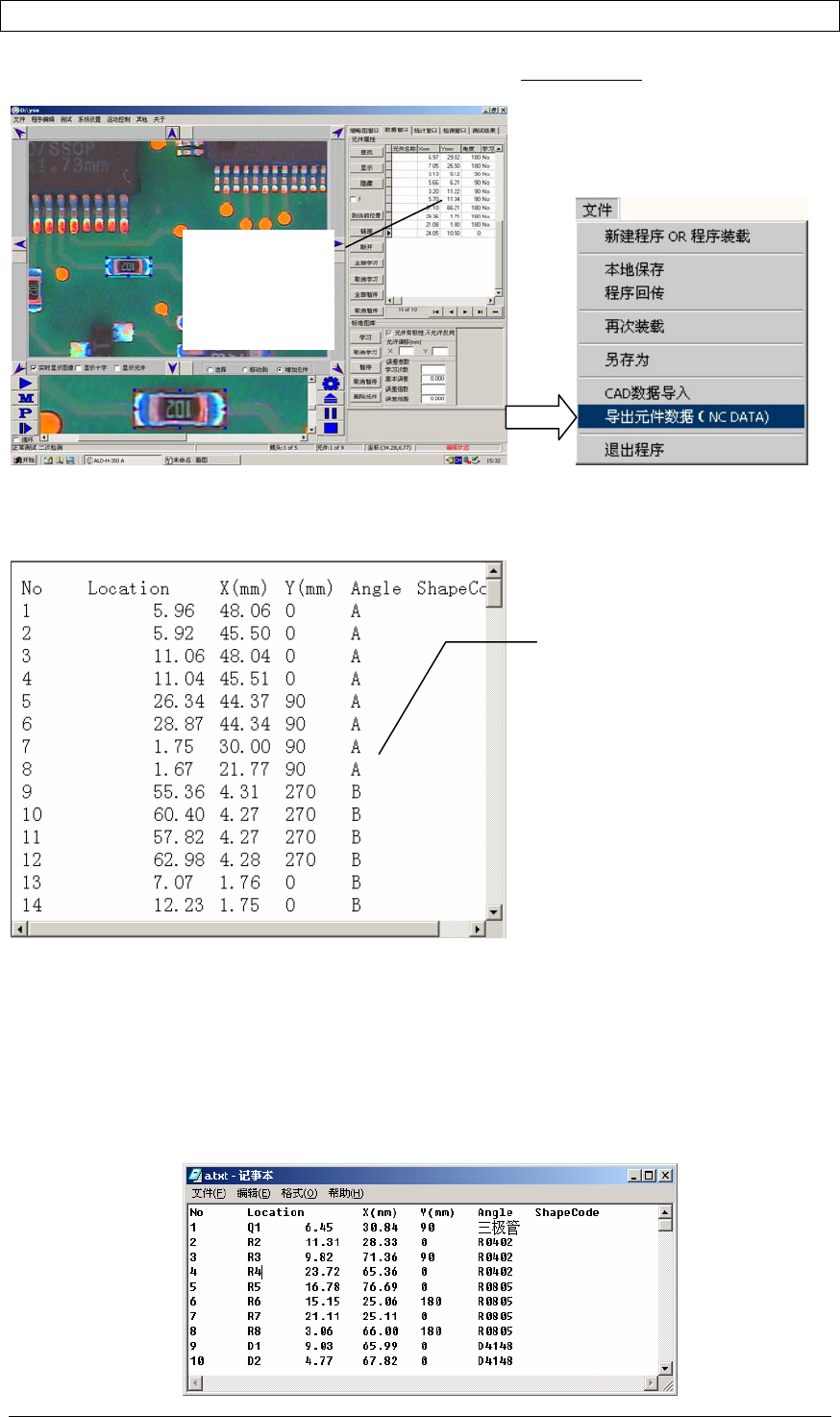

2. 系统自动生成元件数据,如下图。制作完成，点击文件,导出元件数据
3. 保存数据,如下图所示：
4.4.7 CAD 数据导入
通过 CAD 数据导入可以直接导入贴片机程序中我们编程所需的代码（X，Y 坐标，元件角度，
元件名称，元件形状等数据），不必给每一个元件画框，只要注册一个标准，将其它相同的元
件链接此标准，可以节省编程时间。
对于一个贴片机程序，首先分析它的数据格式，截取我们所需的数据：X,Y 坐标，元件角度，
元件名称，元件形状，建立一个新文件，如下图：
可以将这些 X/Y 角度
数据通过格式转换后
导入其它机器，比如贴
片机。
通过数据窗口
可以查看元件
数据(X\Y 坐
标和角度)
第四章 测试程序的制作（提高篇）
| 43
调入截取的数据：如下图。然后分析
调入的数据是以什么符号作为分隔
符（TAB 键，空格，逗号，其它符号
等），导入数据库，或用 EXCELL 进行
转换再导入。
标示 X，Y 坐标，角度，元件名称，元件形
状等所在位置。点击鼠标右键，在弹出的窗
口选取。
分析数据单位和角度，有些程序数据的
单位可能是用厘米，毫米，微米，英寸
等，此时可以通过公式转换为所需的单
位（毫米）。
垂直镜像等操作，直到与放入的 PCB 板图
像一致为止。点击“完成”。
附：CAD 导入中的单位转换公式(AOI 以 MM 为单位)
CAD 数据中常见的数据格式有四种: ①英寸、②1/1000 英寸、③毫米、 ④1/100 毫米,
其中第①、③种数据中一定带有小数点,而另外两种通常没有.
若所给的数据形式为：①英寸,则 X`=X*25.4
②1/1000 英寸,则 X`=X*25.4/1000
③毫米,则 X`=X
④1/100 毫米,则 X`=X*1/100
查看是否与 PCB 板上的
元件位置一致
调入的数据
选择分割方式
选择所需的行
点击鼠标右键
弹出的窗口
输入转换公式,
之后点击变换
第四章 测试程序的制作（提高篇）
| 44
4.4.8 程序旋转
在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而
通过程序旋转命令，可避免重新编程。其步骤具体如下：
1.未旋转前的原点：十字中心位置。 2.调整夹具，固定旋转后 PCB 板，重新定义 PCB
板原点,移动新原点到十字架中心位置,；打开
程序设置/程序设置,点“当前位置”即可
3.十字中心移到 PCB 如下角：未旋转前 4. 打开程序设置/程序旋转，选程序旋转的
该角的位置是坐标原点； 角度；
5.点击程序设置
，镜头优化，重新优化镜头。
注意：如不进行优化镜头步骤，设备将不能正确检查待侧项目。
