第二章 设备安装及维护
| 22
2.7 软件限位及设置
为了保护 X/Y 驱动系统，本设备设置了 3 重限位保护措施：
1. 驱动器限位。
2. 运动卡限位。
驱动器限位和运动卡限位是通过限位开关实现的，两种限位开关独立工作，只要任意一
个限位开关起作用，都可停止马达运动从而达到保护目的。
3. 软件限位。软件限位是除了驱动器限位开关、运动卡限位开关后的第 3 道防线，是为了
防止马达在运行过程中超过机械范围而造成设备物理性的损害。同时如果不能正确设置
软件限位，还可能导致在测试过程中有些位置无法到达。软件限位设置步骤如下：

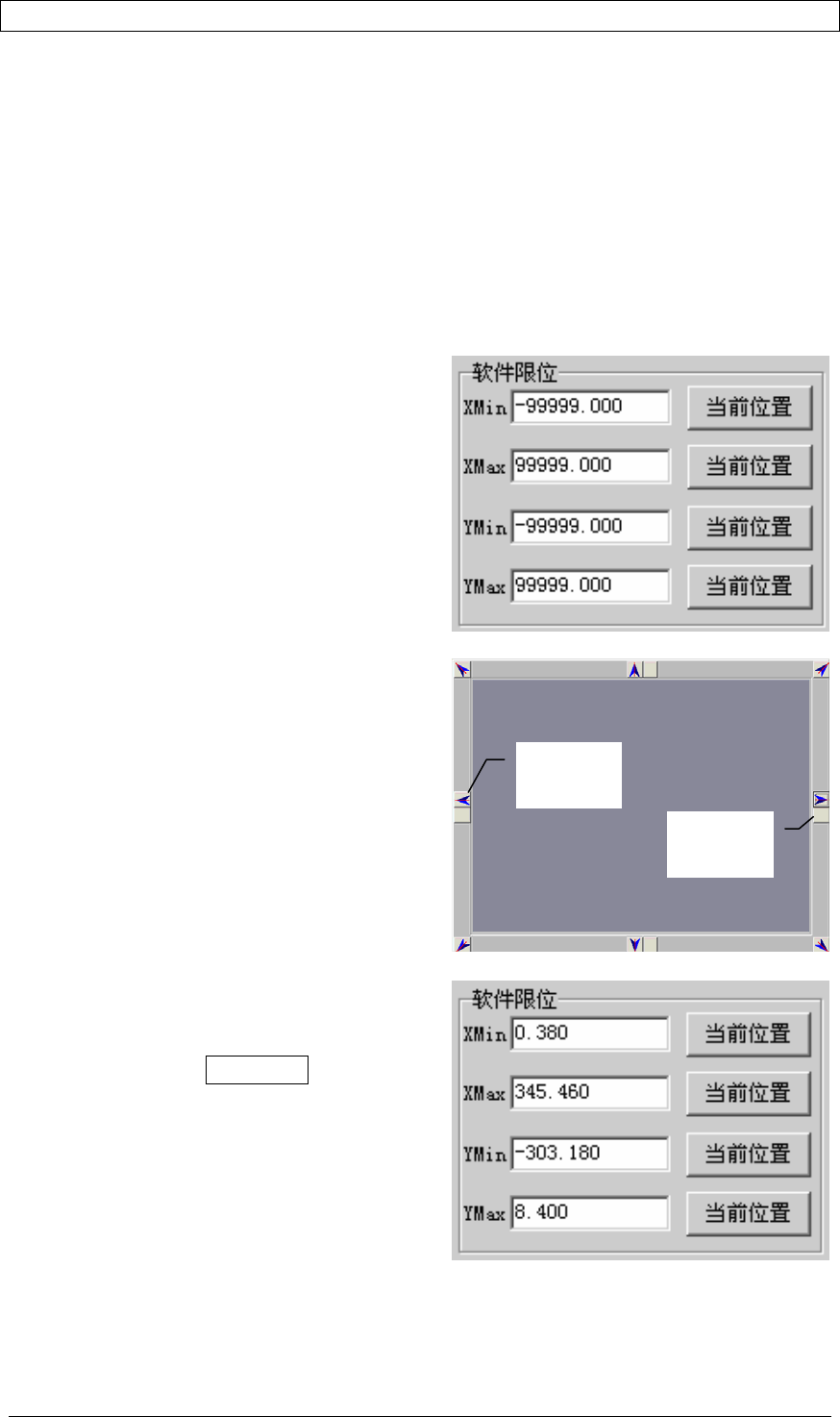

3.1 点击〔系统设置〕→〔系统设置〕显示
系统设置窗口。
将 4 个软件限位参数如右图设置，此时软
件限位已经失去保护作用。
同时将马达的最高速度设置为 500。
按〔确定〕关闭系统设置口。
3.2 用按钮移动 X 轴向左移动，直到撞上限
位开关而停止，然后反向按向右移动 1mm
的按键使 X 轴向右往回移动 1mm(如右图)。
3.3 点击〔系统设置〕→〔系统设置〕显示
系统设置窗口。
在 Xmin 栏点击 当前位置 ,把 X 轴的当
前位置设置为 X 轴可以到达的最左边的软
件限位。按确定关闭系统设置窗口。
重复进行类似 3.2，3.3 步骤的操作，对其
他 3 个方向的软件限位进行设置。
移动 1mm
的按钮
X 轴向左移
动按钮
第二章 设备安装及维护
| 23

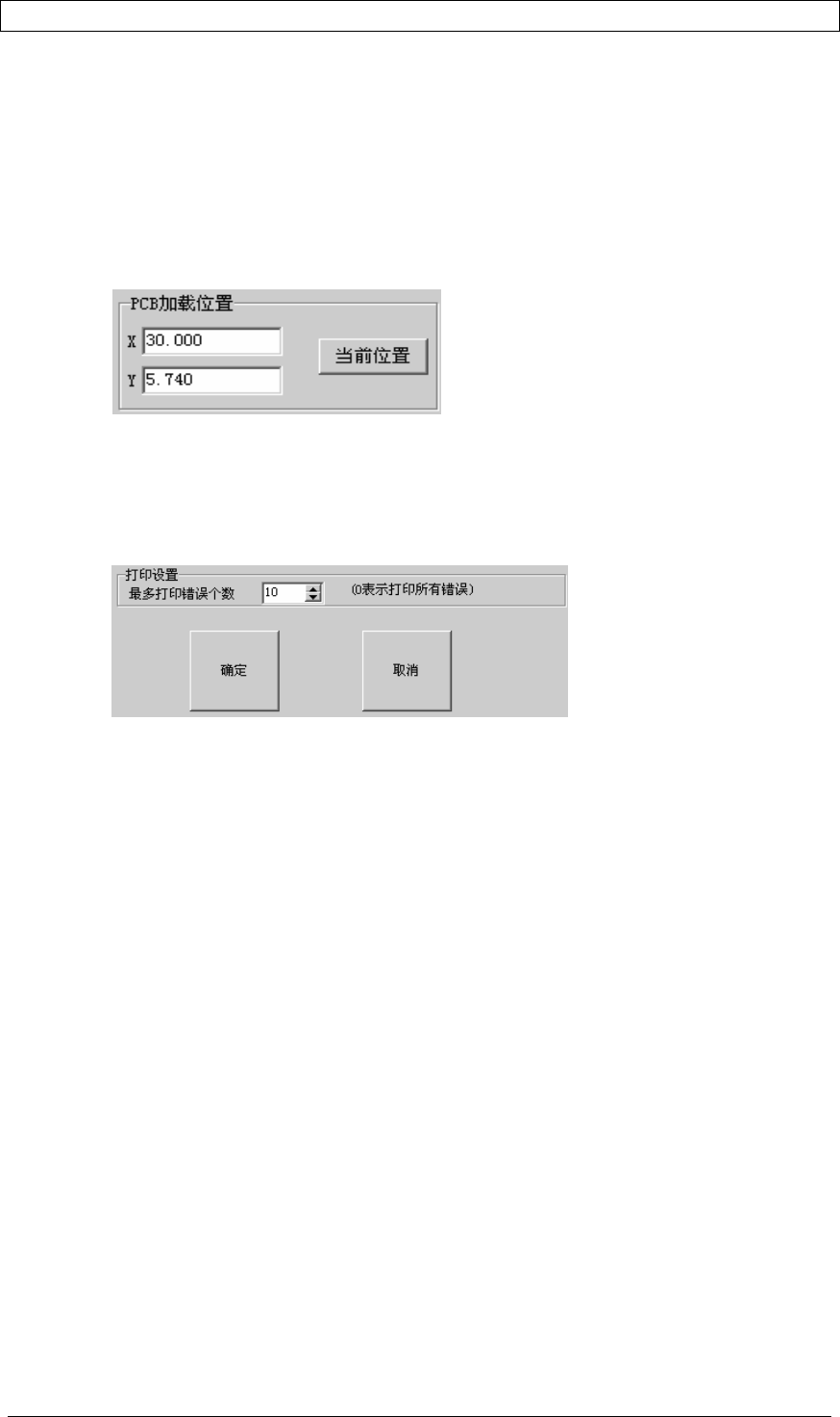

2.8 设置 PCB 加载位置
PCB 加载位置的设置是为了便于 PCB 板的取放。机器出厂前 PCB 板的加载位置已设置好，一
般不需更改。若已有的设置不实用时，可以对 PCB 板的加载位置进行适当的设置。具体步骤
如下：
在测试窗口中按移动按钮，使 X/Y 平台移到便于放 PCB 板的位置后，点击菜单〔系统设置〕
→〔系统设置〕，在 PCB 加载位置栏按当前位置，则 PCB 加载位置设置完成。
2.9 打印设置
对错误进行打印主要是用于统计和查看。具体步骤为：点击菜单〔系统设置〕→〔系统设置〕 ，
显示如下图。可对打印错误个数进行设置。
第二章 设备安装及维护
| 24
2.10 工控电脑及软件的安装
2.10.1 电脑及软件的安装
1. 打开主机机箱，安装图像采集卡和运动控制卡
注意事项：注意防静电措施。
运动控制卡的跳线设置：J1～J4：1、2 脚短接 。 J5,J6 短接
2. 电脑主板 BIOS 设置注意事项：
◆ CPU configuration → Hyper Threading Technology [Disabled] <关闭超线程技术>
◆ Onboard Devices Configuration→ Onboard AC’97 Audio [Disabled] <关闭主板集成
软声卡>
◆ Parallel Port Address [378]
◆ USB Configuration→Legacy USB Support [Disabled] <禁止 U 盘启动。在未禁止状
态，如果插上 U 盘启动电脑，会出现不能启动或导致病毒感染的情况。>
◆ Boot Settings Configuration→Boot Num-Lock [off]
3. 将电脑分 4 个区：C:20G、D:20G、E:20G、F:20G，并且全部格式化为 NTFS 系统；NTFS 格
式比 FAT32 更为稳定可靠。（注：以 80G 硬盘为例，设备对硬盘分区大小没有特别要求）
4. 装系统软件 WINDOWS 2000+SP4 .
5. 安装电脑主板动程序 .
6. 安装电脑显卡驱动程序 .
7. 安装图像采集卡和运动控制卡的驱动程序 .
8. 安装加密狗（LPT Port）驱动程序 .
9. 安装 Database Driver .
10. 安装：PDF 阅读器、WINRAR、拼音加加程序、Excel 等（并非设备需要，客户可视情况安
装）.
11. Copy AOITEST 目录（注意目录的属性不可为只读）.
12. Copy AOI 程序目录（注意目录的属性不可为只读）.
2.10.2 电脑的设置
1. 显示色彩：32 位真彩色
2. 屏幕分辨率：1024×768 像素。
3. 将屏幕保护设置为无，电源管理设定为一直开着。
4. 虚拟内存：初始大小：500MB,最大值：1000MB.
注意：不能安装和运行杀毒软件，因为 AOI 在测试时需要频繁访问硬盘文件，而杀毒软件往
往会首先对读写的文件进行杀毒检查，从而影响 AOI 的检测速度以及系统的稳定性。如果怀
疑电脑感染病毒，可以制作安装杀毒软件，杀完毒后再将杀毒软件卸载干净。
警告：需要同外界进行数据交换时，请确保外设（U 盘、CD、软盘等）没有病毒！
