第四章 测试程序的制作（提高篇）
| 37

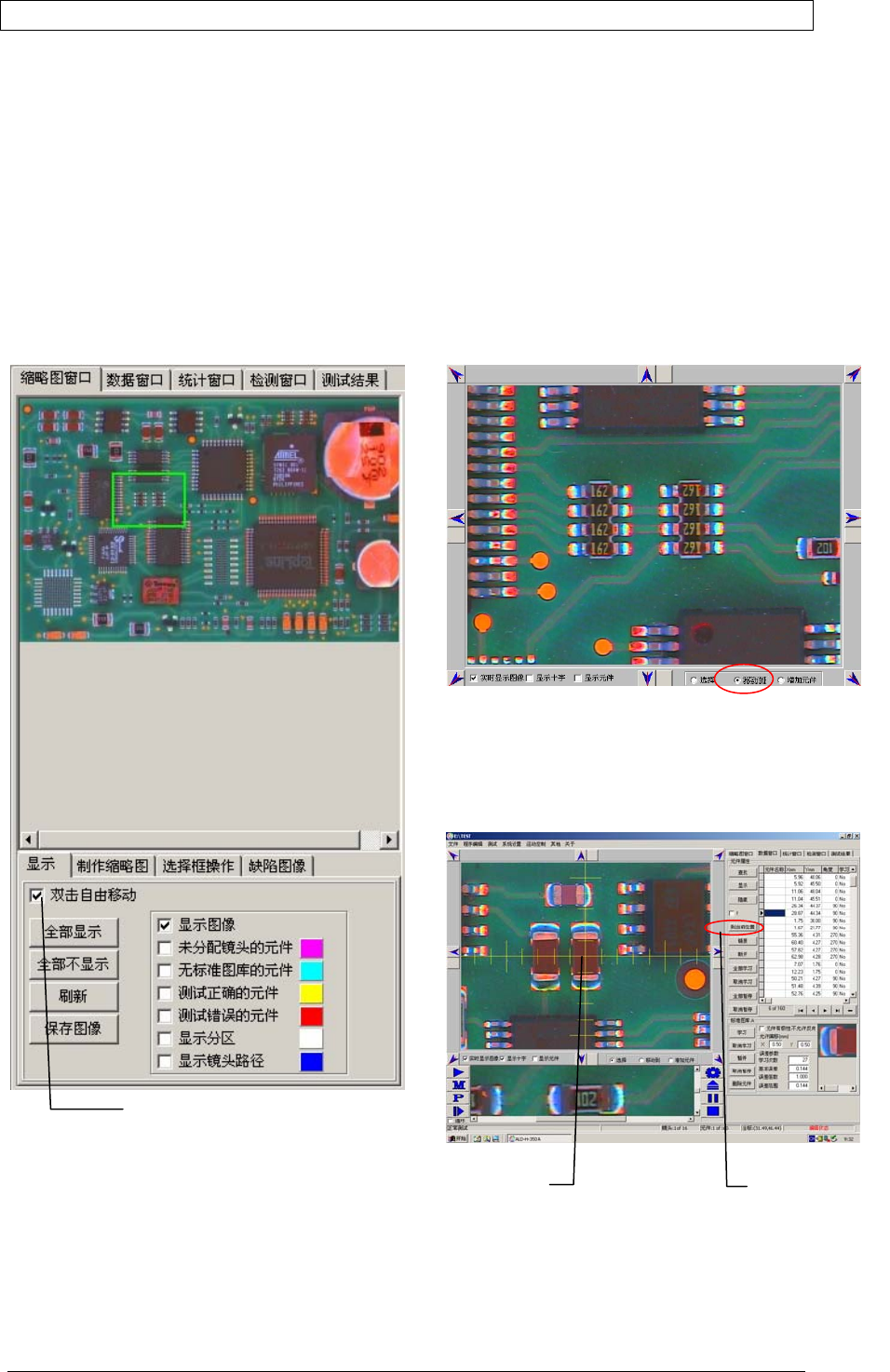

4.3 PCB 的移动模式
PCB 的移到模式共有：缩略图自由移动、移动到指定位置、到当前位置、自动移动、手工按
键移动、移动到坐标原点、到 PCB 加载位置、机器复位
①缩略图自由移动
选择“双击自由移动”选择框，用鼠标双击缩
略图，机器则移动到缩略图的指定位置。在“显
示”、“制作缩略图”以及“选择框操作”页面
均有“双击自由移动”选择框
②移动到指定位置
选择“移动到指定位置”选择框，鼠标变为手指
形状，点击图片中的一个指定位置，则机器移动，
将所点击的位置移动到画面的中心点。
提示：通常需要小范围移动或在定义坐标原点时，
用此工具比较方便
③到当前位置
在数据窗口中，对于数据库按“到当前位置”，
机器移动，画面的中心位置即为数据库的坐标位
置。
选
择框
画面中心即
为数据坐标
到当前位置按
钮
第四章 测试程序的制作（提高篇）
| 38

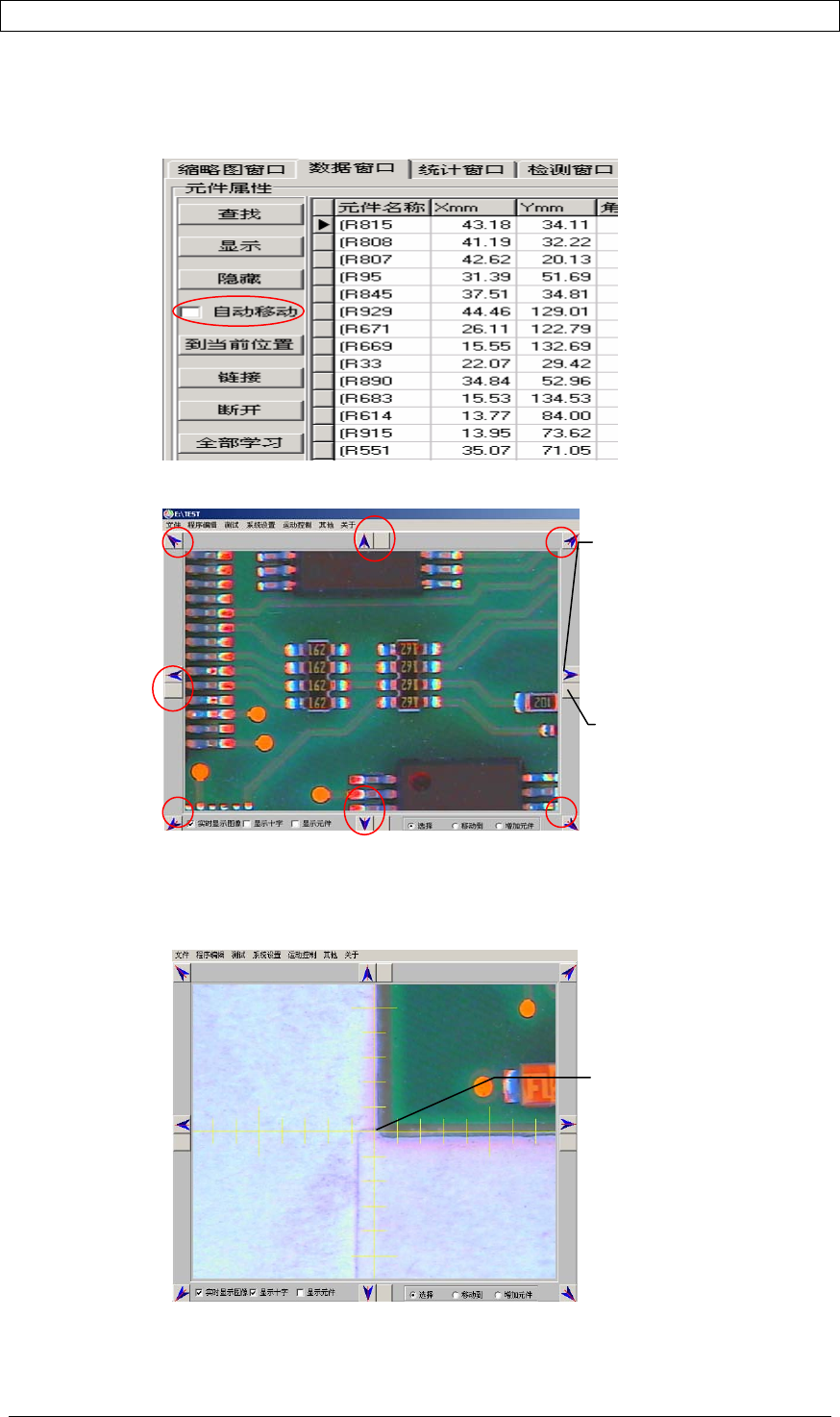

④自动移动
在数据窗口中，如果选择“自动移动”，当数据记录变化时，机器自动移动到新的当前数
据位置。
⑤手工按键移动
⑥移动到坐标原点
运行菜单：『运动控制』→『回坐标原点』，相机中心将移动到坐标原点(一般为 PCB 左下
角)位置，如下图：
手工按键 2：按一下
此键，机器只往按键
方向走 1 毫米。
手工按键 1：为自由移
动键。按住此键，机器
会一直按你按键的方
向移动。松开此键，机
器停止运动。
十字中心即为
原点坐标
第四章 测试程序的制作（提高篇）
| 39

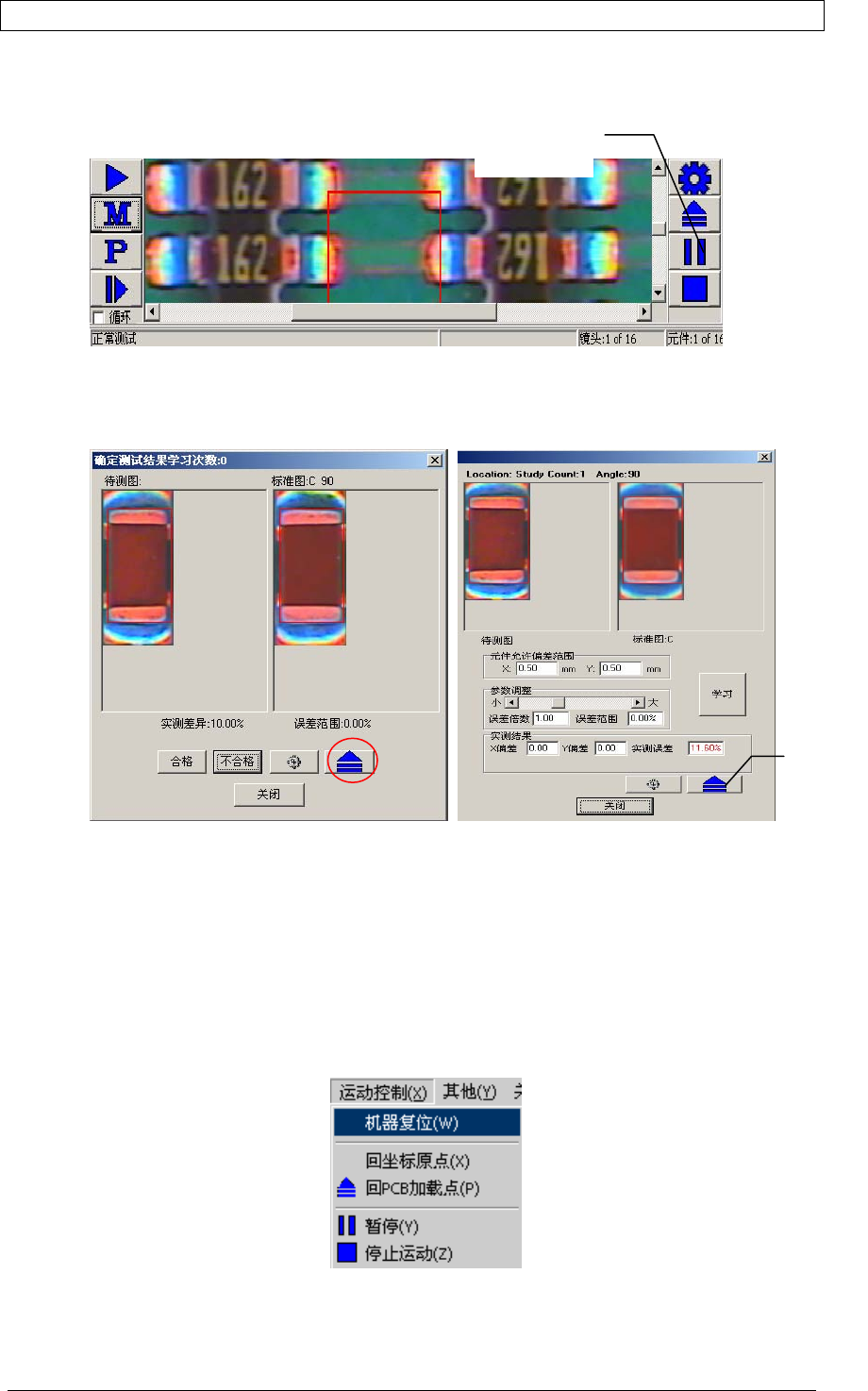

⑦到 PCB 加载位置
1) 运行菜单: 运动控制/回 PCB 加载点
2) 用软件按钮,如下图:
3) 机器上的加载按钮 请详见 1.3.2 节
4) 在测试中,例如人工确认或暂停窗口中的加载按钮,如下图:
注意：机器在没有测试时：按加载，机器会回到加载位置，用户可以更换 PCB。但机器在
测试时：按加载，机器不会完全回到加载位置,而是在加载位置前约 20mm 处，PCB 压扣不
会张开，用户不可以更换 PCB。
⑧机器复位
机器复位是让系统找到坐标参考点即机器原点。
1） 启动程序 AOI.EXE 时，机器自动复位，即机器自动回到机器原点位置。
2） 菜单中的复位。运行菜单：『运动控制』→『机器复位』 。如下图：
加载
按钮
软件中的加
载按钮
