第一章 开始操作前
| 8
1.3.2 机器按键的使用方法
机器按键分软件按钮和机器按钮：暂停，加载，打印，停止，急停等，所起的作用一致。
如下图:
屏幕软件按钮
开始测试
MARK 点校正
打印
单步拍摄
模式设置
加载
暂停
停止
机器面板按钮
STOP
PRINT
打印
LOAD
加载
PAUSE
暂停
START
开始
START
开始
紧急停止
紧急情况时的停止装置，当被
按下时将 AC Motor Servo
Driver 的电源 Off，顺时针转
动为解除紧急情况, 电源为
ON.
PRINT 打印
将当前完成检测的结果打印
出来.
LOAD 加载
在测试过程中暂停时，按下此
键 PCB 会退出到一个位置便于
对 PCB 进行观察（PCB 的夹紧
治具不会张开）.
PAUSE 暂停
在测试过程当中，按下此键
PCB 会暂停测试，再按下此键
PCB 会继续进行测试.
START 测试
为了防止操作员在操作时，不
经意的将手放入 X/Y 移动平台
的活动范围内，因此需要左右
手同时按下 START 开关，设备
才能进行测试.
左操作面板 右操作面板
第一章 开始操作前
| 9
1.4 电源的接通和切断
说明正常的电源接通和切断方法
1.4.1 电源的接通
在接通电源前，请确认设备内没有异物；当电源接通后，请不要将手伸入设备里。本设备由
工控电脑控制，由启动到进入正常测试状态需要一点时间。
操作顺序：
1. 确认设备后面的主电流断路器打在 ON 的状态。
2. 确认前罩处于关闭状态，并且紧急开关没有被按下后，转动机器前部下方的主电源开关。
设备的各部分的电源即可接通。
3. 电脑完成自检进入操作系统后，双击操作系统桌面的
图标，设备的 X/Y 工作平台
将会自动归零及自动装载设备上一次关机前测试的相应数据。
4. 设备完成所有自检动作，处于“操作状态”。
5. 将待测的 PCB 放置于 X/Y 平台的治具上，双手同时按下左右操作面板上的 Start 按钮，设
备进入正常测试状态。
1.4.2 电源的切断
为了避免电脑硬盘可能受到损伤，并且保证测试程序及数据的完整。切断电源时，请务必遵
照以下的操作顺序，来执行系统的关闭处理工作。
反复进行电源的 ON/OFF 动作，会成为设备及随配的 UPS 的故障原因之一。一旦切断电源后，
请经过最少 20 秒后才可以再次将设备通电。
操作顺序：

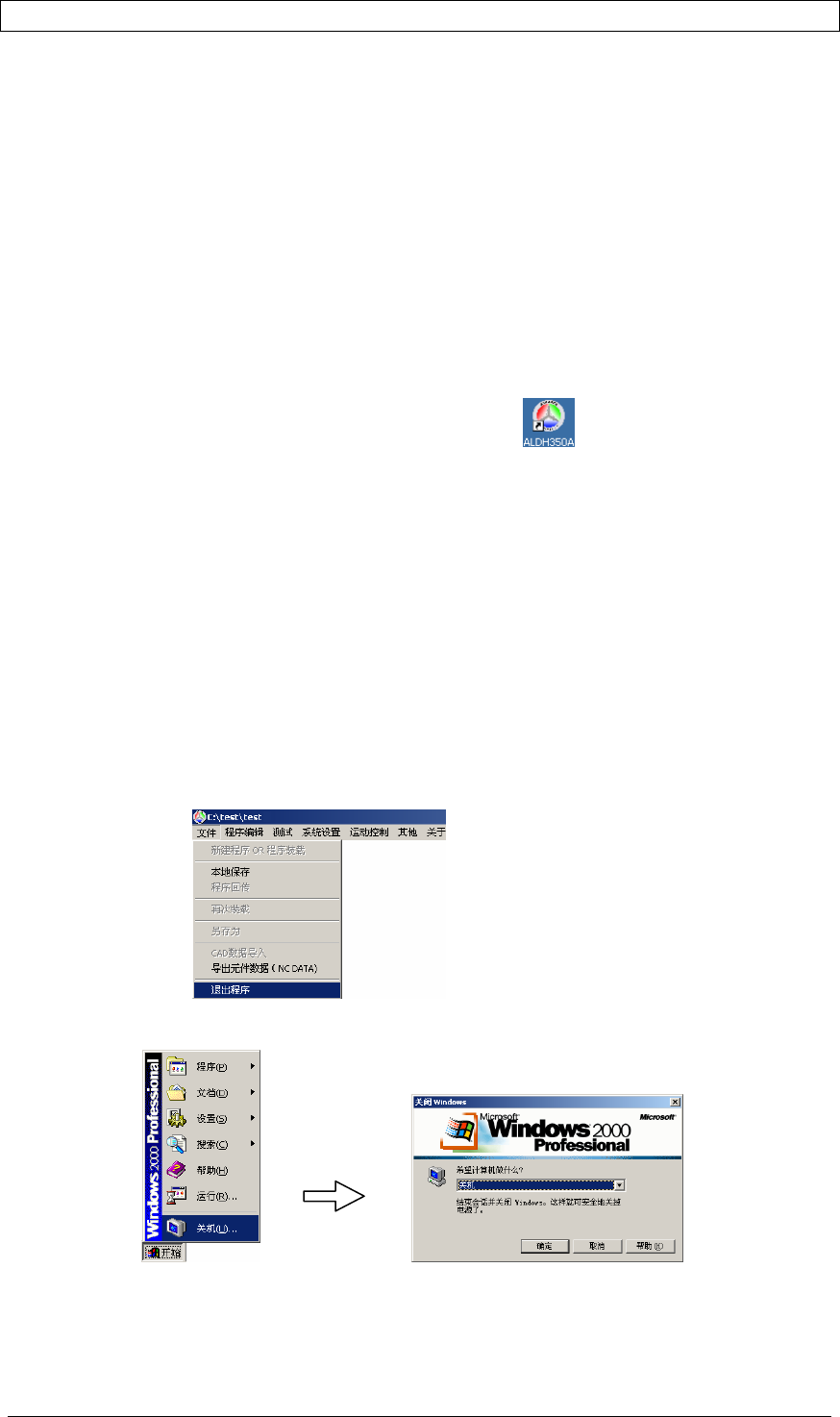

1. 如下图：点击操作系统菜单〔文件〕→〔退出程序〕项目。
2. 系统自动保存数据并退出测试程序。
3. 点击操作系统 Win2000 的〔开始〕→〔关机〕，按正常的 Windows 系统关机程序退出。
4. 转动设备前方的总电源开关，将电源转体置于 Off 状态。
如果停机超过 24 小时，将设备后面的主电流断路器打在 OFF 的状态。
第一章 开始操作前
| 10
1.5 PCB 板的取放方法
1) 放板方法
X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先放 PCB 板
的前端，后放 PCB 板的后端（靠近身边），固定 PCB 板，如上图所示。
2) 取板方法
X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先起 PCB 板的后
端（靠近身边），后起 PCB 板前端。
注意：一定要检查 PCB 板是否已固定，在测试出现误判多时，主要原因可能是 PCB 板未固定。
第一次放 PCB 板时，在“待校正压扣弹起后”增加“扭动固定 PCB 板压扣上的固定螺母，调
整后托架至适合放入 PCB 板位置”。
校正压扣
PCB 板
固定 PCB
板后托架
固定 PCB 板前
托架
