第四章 测试程序的制作（提高篇）
| 47
4.5.4 选择框操作

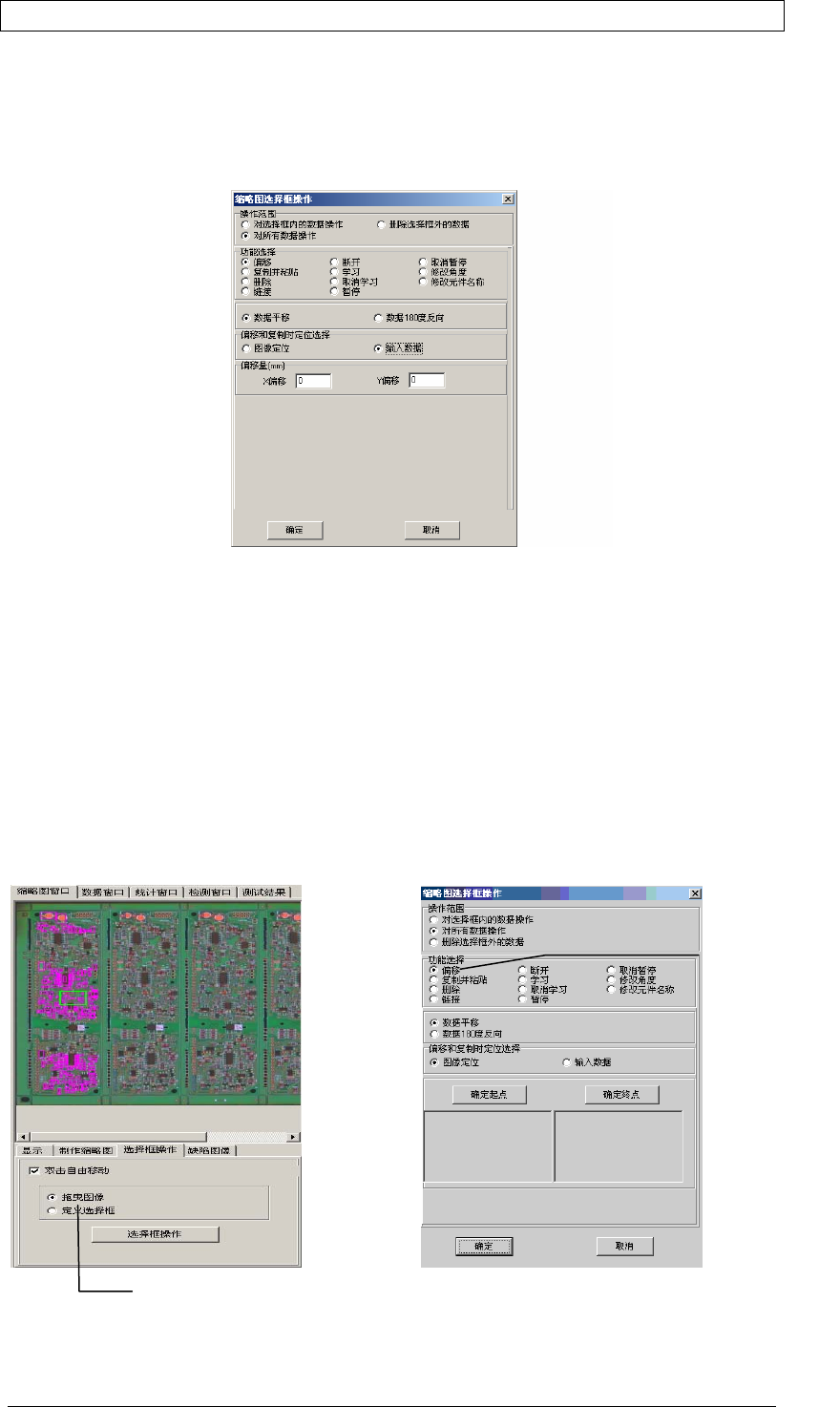

打开：〔缩略图窗口〕→〔选择框操作〕→〔选择框操作〕，系统弹出如下图：
¾ 操作范围：如上图。
A. 对选择框内的数据操作
B. 删除选择框外的数据
C. 对所有数据进行操作
¾ 功能选择：偏移，复制并粘贴，删除，链接，断开，学习，暂停等功能，如上图。
¾ 旋转方向：数据平移与数据 180 度反向，如上图。
¾ 偏移和复制时定位选择：图像定位与输入数据，如上图。
¾ 选择框操作的作用
1）如果所检测 PCB 板是连片板，此时只需对其中一块板操作或进行一定的删除，其
它通过选择框操作中复制并粘贴功能即可完成。操作步骤(五连片 PCB 板)如下：
A.首先作好一片板的程序 B.进行单片板的复制，步骤如下：
根据操作需
要选择此功
能选项
选此项后，点击选
择框操作
第四章 测试程序的制作（提高篇）
| 48

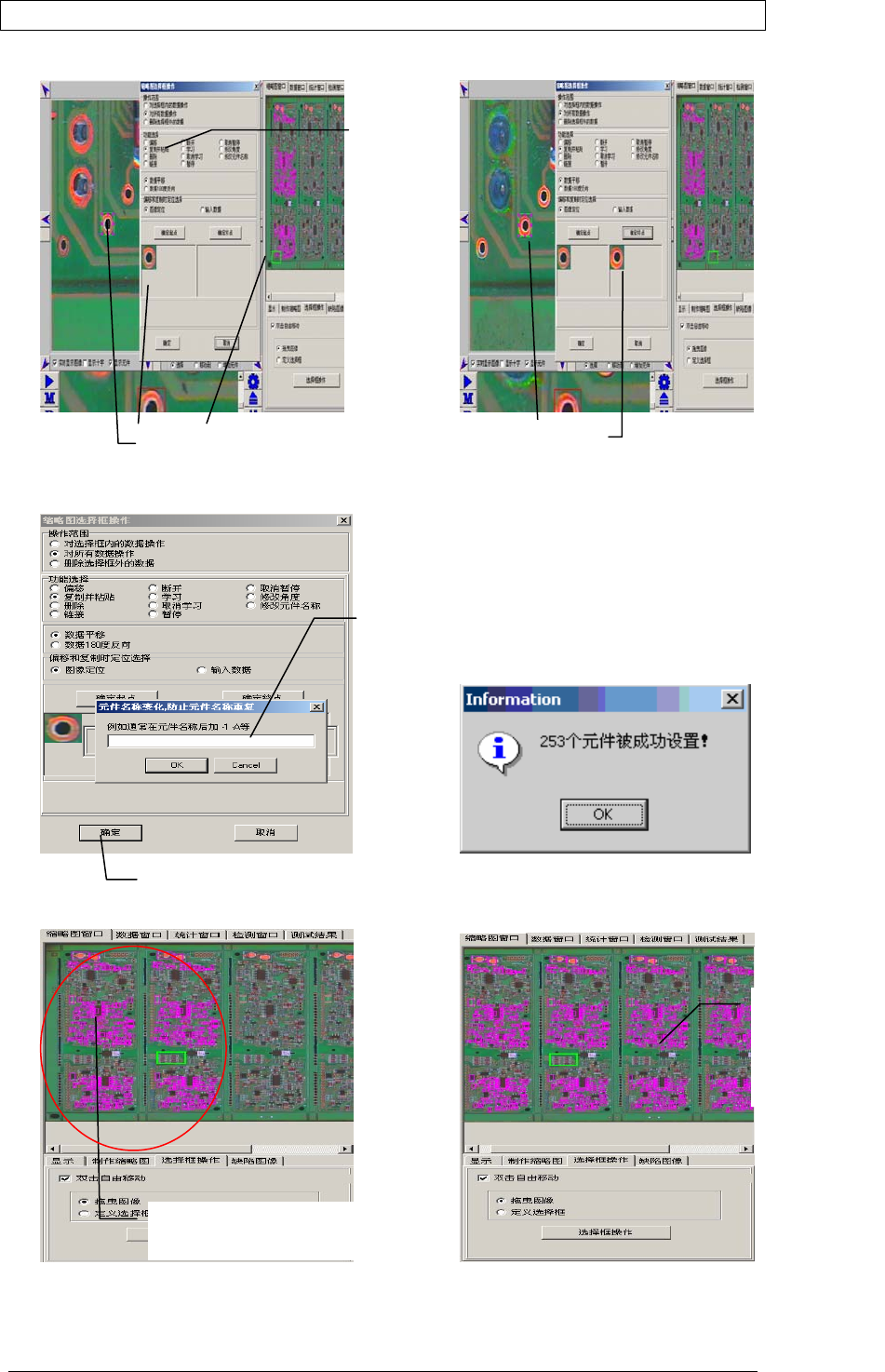

C.确定起点: D.确定终点:
E. F.
G. H.按上述方法确定起点终点后,如下图：
I. J.程序复制完成,如下图：
选复制并
粘贴
找有规则的点作为起
点，然后按确定起点
在第二片板上找对应位置
的点作终点，然后确定
确定起点和终
点后，点确定
可以输入字母，也可不
输入，直接按 OK
程序复制到第二片板，然后将这两片板
的程序一起复制粘贴到后面的连片板
按照单片板的
复制步骤，得
到如图所示的
四片板的程序
第四章 测试程序的制作（提高篇）
| 49

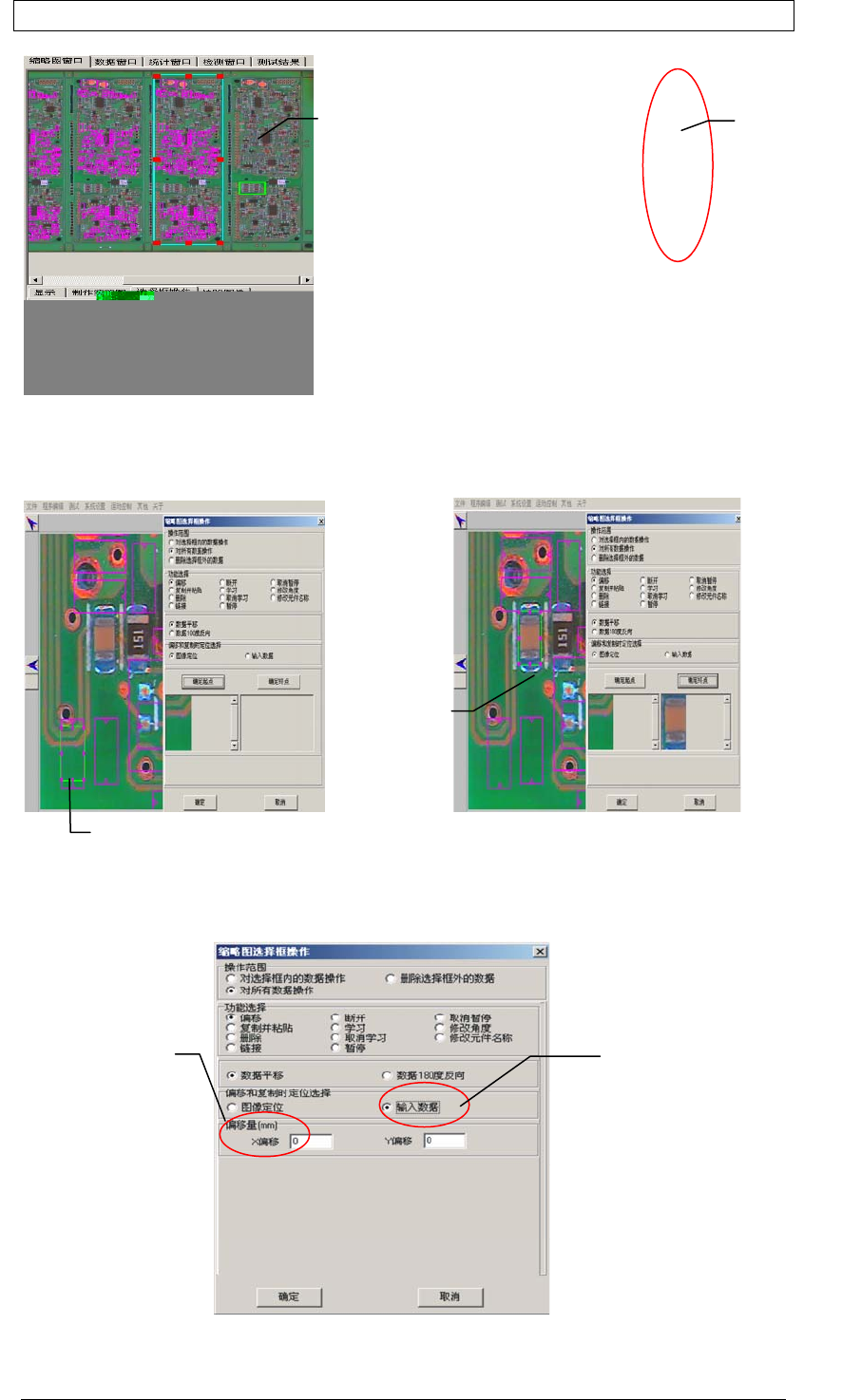

2） 数据导入后，所导入的元件框与元件本体有很大的偏移，此时可用选择框中的偏移
功能。操作范围：选对所有的数据进行操作；功能选择：选偏移；旋转方向：数据平移；
偏移和复制时定位选择：选“图像定位”，此时弹出标定框，框住元件，点击“确定起点”
移动“实时显示窗口”框住元件要放的位置， 点击“确定终点”，再点击“确定”。此时
元件框与元件本体可能偏移很小，采用“输入数据”进行偏移。点击“输入数据”，弹出
对话框，输入所要偏移的 X，Y 坐标，点击确定即可。如下图：
选定义选
择框,在缩
略图中框
住如图所
示的数据
第五片
板复复
制完成
标定框
标定与
元件框
相对应
的元件
选择输入数据
输入偏移量时
要注意，若框要
往右移才能与
元件重合，则输
入正值，反之输
入负值
