第四章 测试程序的制作（提高篇）
| 40

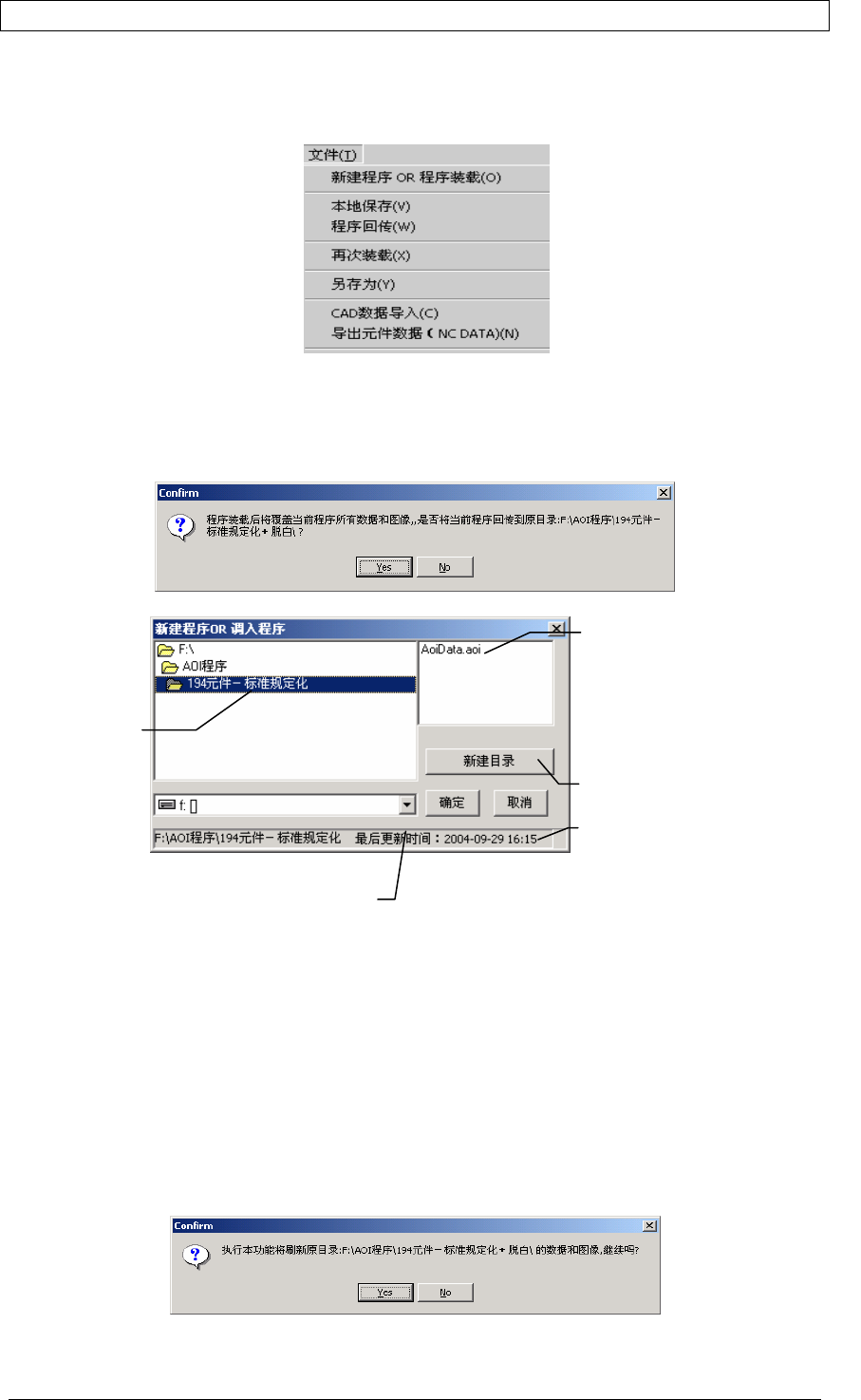

4.4 菜单功能
4.4.1 新建程序和程序装载
本功能用于新建立一个应用程序或装载一个已经存在的应用程序。在执行后，系统首先提示：
点击 YES 后弹出如窗口
4.4.2 本地保存
在程序结束运行时，会自动将变化的数据保存在本地目录中。但是，为了防止断电等其它意
外，在完成一些重要的操作后，作本地保存工作是保证数据安全的一个简单有效的方法。
4.4.3 程序回传：
将本地目录的数据保存到实际目录中，这样在再次装载是会得到可靠的最新的数据。本操作
可以防止意外情况时，本地目录的应用程序被破坏而丢失大量最新修改的数据。
在执行后，系统有如下提示：
目录
选择
驱动器选择
选择的应用程序名称（目
录），最后更新时间是最初新
建的时间或最后一次程序回
传的时间。
新建一个应用程序（目录）
显示选定的驱动器和目
录中的文件。如果没有
AOIDATA.AOI 文件，表
示该目录没有应用程序。
第四章 测试程序的制作（提高篇）
| 41
4.4.4 再次装载
放弃本地目录中的所有修改，将实际目录中的数据再次调入。如果在实际操作中，需要放弃
已经做过的修改或取消一些错误的操作，可以用此方法将以前的数据和图像重新装载。执行
后，系统有如下提示：
4.4.5 另存为
将本地目录中的应用程序保存为一个新的文件名，（另外一个实际目录）。在执行后，系统有
如下提示：
4.4.6 导出元件数据（NC DATA）
本 AOI 可以作为坐标机使用,打开文件/导出 NC Data 数据,可将元件的坐标导出,且操作简单、
速度快,只需要在元件上画框,相应的在数据窗口有其坐标、角度显示。将本地目录中的应用程
序保存为一个文本文件，包含：元件名称，X,Y,角度，对应的标准名称（元件形状），本数据
可以为其他数控设备所用，例如可以将本系统作为一个坐标机采集坐标数据，也可以用本系
统中的 CAD 数据导入而得到新的应用程序。
具体步骤如下：
1. 定义 PCB 的坐标原点后,在元件上画框,如下图所示：
第四章 测试程序的制作（提高篇）
| 42
2. 系统自动生成元件数据,如下图。制作完成，点击文件,导出元件数据
3. 保存数据,如下图所示：
4.4.7 CAD 数据导入
通过 CAD 数据导入可以直接导入贴片机程序中我们编程所需的代码（X，Y 坐标，元件角度，
元件名称，元件形状等数据），不必给每一个元件画框，只要注册一个标准，将其它相同的元
件链接此标准，可以节省编程时间。
对于一个贴片机程序，首先分析它的数据格式，截取我们所需的数据：X,Y 坐标，元件角度，
元件名称，元件形状，建立一个新文件，如下图：
可以将这些 X/Y 角度
数据通过格式转换后
导入其它机器，比如贴
片机。
通过数据窗口
可以查看元件
数据(X\Y 坐
标和角度)
