第一章 开始操作前
| 10

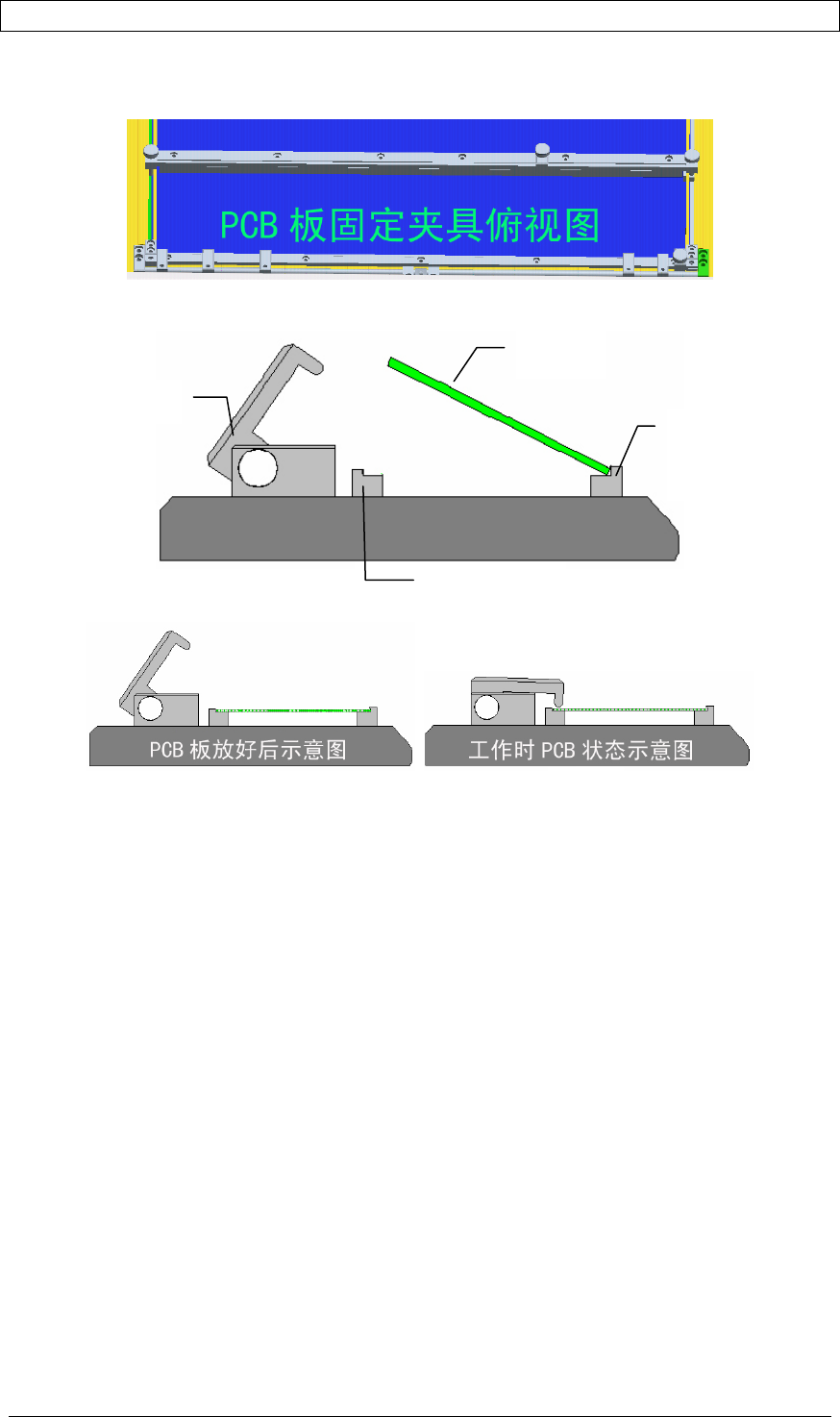

1.5 PCB 板的取放方法
1) 放板方法
X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先放 PCB 板
的前端，后放 PCB 板的后端（靠近身边），固定 PCB 板，如上图所示。
2) 取板方法
X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先起 PCB 板的后
端（靠近身边），后起 PCB 板前端。
注意：一定要检查 PCB 板是否已固定，在测试出现误判多时，主要原因可能是 PCB 板未固定。
第一次放 PCB 板时，在“待校正压扣弹起后”增加“扭动固定 PCB 板压扣上的固定螺母，调
整后托架至适合放入 PCB 板位置”。
校正压扣
PCB 板
固定 PCB
板后托架
固定 PCB 板前
托架
第一章 开始操作前
| 11

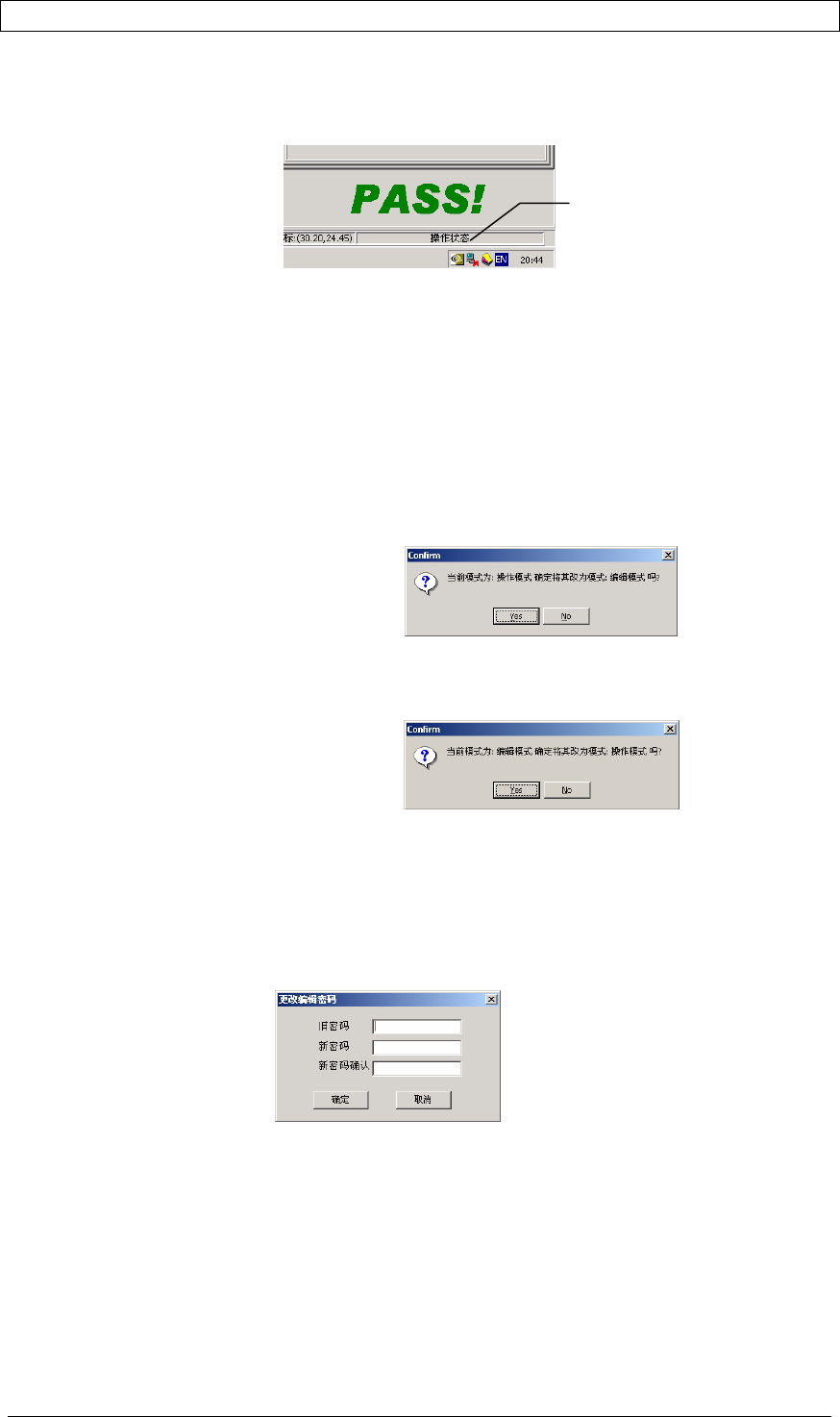

1.6 操作状态和编辑状态
AOI 系统分为两种状态:操作状态和编辑状态,状态显示在屏幕的右下角，如下图。
1. 操作状态：在此状态下,不可以编辑数据,不可以保存或装载程序,只有基本操作功能,
适合程序已经调试稳定后由测试操作人员使用。系统启动后自动进入操作状态。
2. 编辑状态：在此状态下,可以使用软件所有功能,适用于技术人员编程和调试。
1.6.1 改变状态
如需要在编辑状态和操作状态之间切换（默认为操作状态），需要进行模式改变的操作。当系
统需要由 操作状态 变为 编辑状态 时，需要用户输入编辑密码。
1. 由 操作状态 改为 编辑状态 ：
点击菜单〔其他〕→〔改变编辑模式〕→
→输入系统安装
后默认的密码：123456 （如默认密码以被改变，即输入改变后的密码）
屏幕右下角的状态显示就由黑色字样的： 操作状态 改变为红色字体的：编辑状态
2. 由 编辑状态 改为 操作状态 ：
点击菜单〔其他〕→〔改变编辑模式〕→ （无须输入密码）
即可恢复为默认的 操作状态 。
1.6.2 更改编辑密码
为了数据安全，用户可对密码进行修改。操作方法如下：
运行菜单〔其他〕→〔更
改编辑密码〕，显示右图
所示窗口：
用户输入正确旧密
码，正确输入 2 次
新密码后，新密码
生效。
提醒：为了避免人为疏忽遗忘密码所带来的麻烦，本系统建立了一个超级密码，可以在跳过
原有的设置的密码，直接进入编辑状态。为了避免此密码的散播所导致的意外情况出现，请
贵司主管人员与 Aleader 技术支持部联系。
状态指示
第一章 开始操作前
| 12
1.7 AOI 测试程序的调用及保存
1.7.1 测试程序的调用
1. 点击菜单〔文件〕→〔新建程序 OR 程序装载〕
2. 系统提示是否保存之前的测试程序，如果之前的测试为正常，一般选择〔YES〕来保存。
3. 保存完成后会出现程序调用选择窗口，选择需要进行测试的程序目录，点击〔确定〕。
4. 测试程序调用完成。
当点击需要选择的测试程序时，这
个显示框会显示相应 PCB 的外形
图，可以直观的确定是否为需要调
用的测试程序。
显示此测试程序最后的更新时间。
