第三章 测试程序的制作（入门篇） | 29 下一步： 下一步： 点击选中〔显示元件〕复选框，可以看到所有元件框都偏离元件所在位置。这都是正常 情况， 因为贴片机的坐标原点与 aoi 的坐标原点不同所引起的。 接下来我们要对所有元件框整 观察零件分布是否与进板方向一 致，如果不一致可以旋转或镜 相将 其调整为一致
第三章 测试程序的制作（入门篇）
| 28

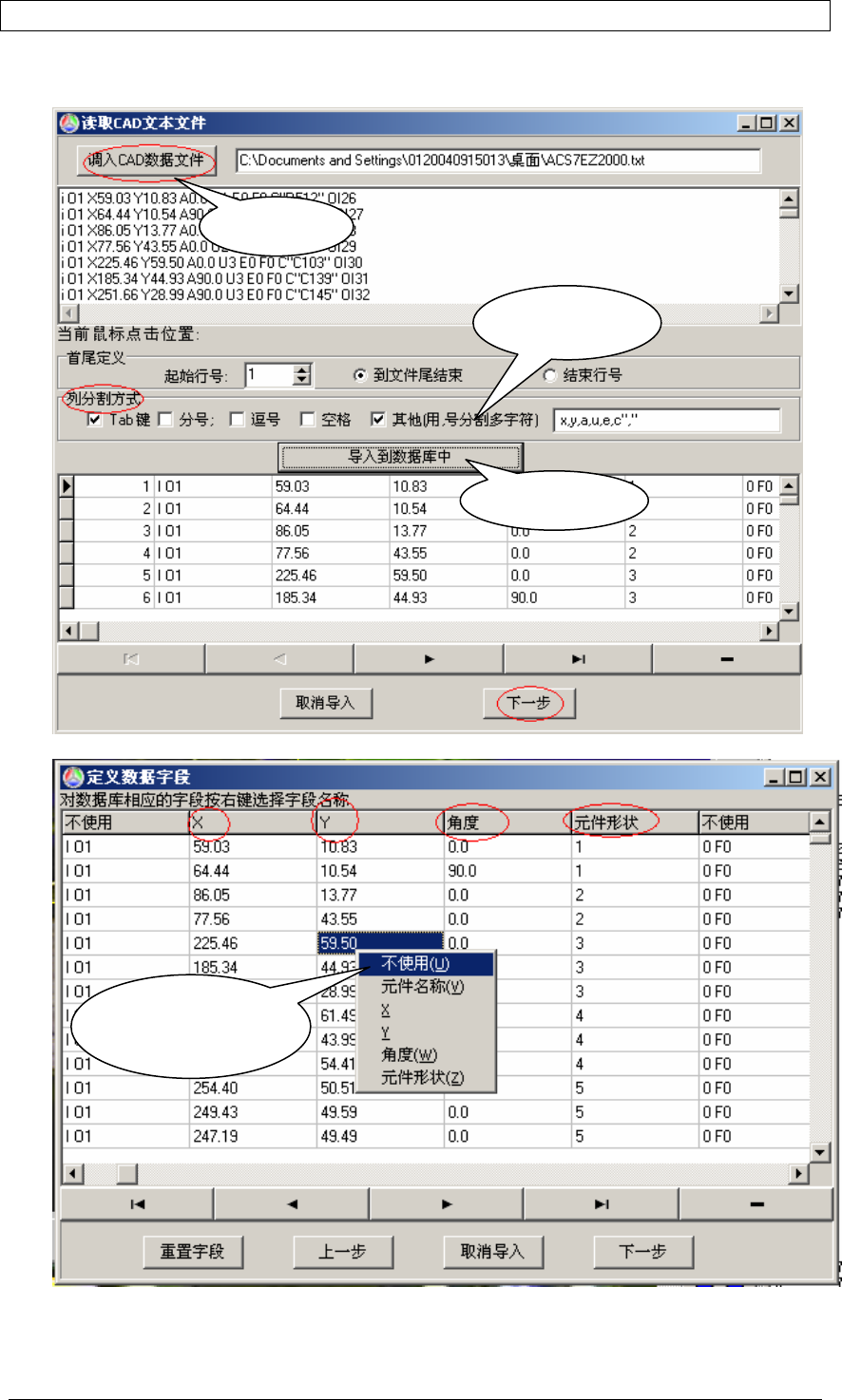

然后校正 mark 点，单击“文件”菜单下“CAD 数据导入”，按提示一步一步完成。见下
图：
单击下一步：
单击调入
设定分割符
单击导入
单击右键设定参
数名称
第三章 测试程序的制作（入门篇）
| 29

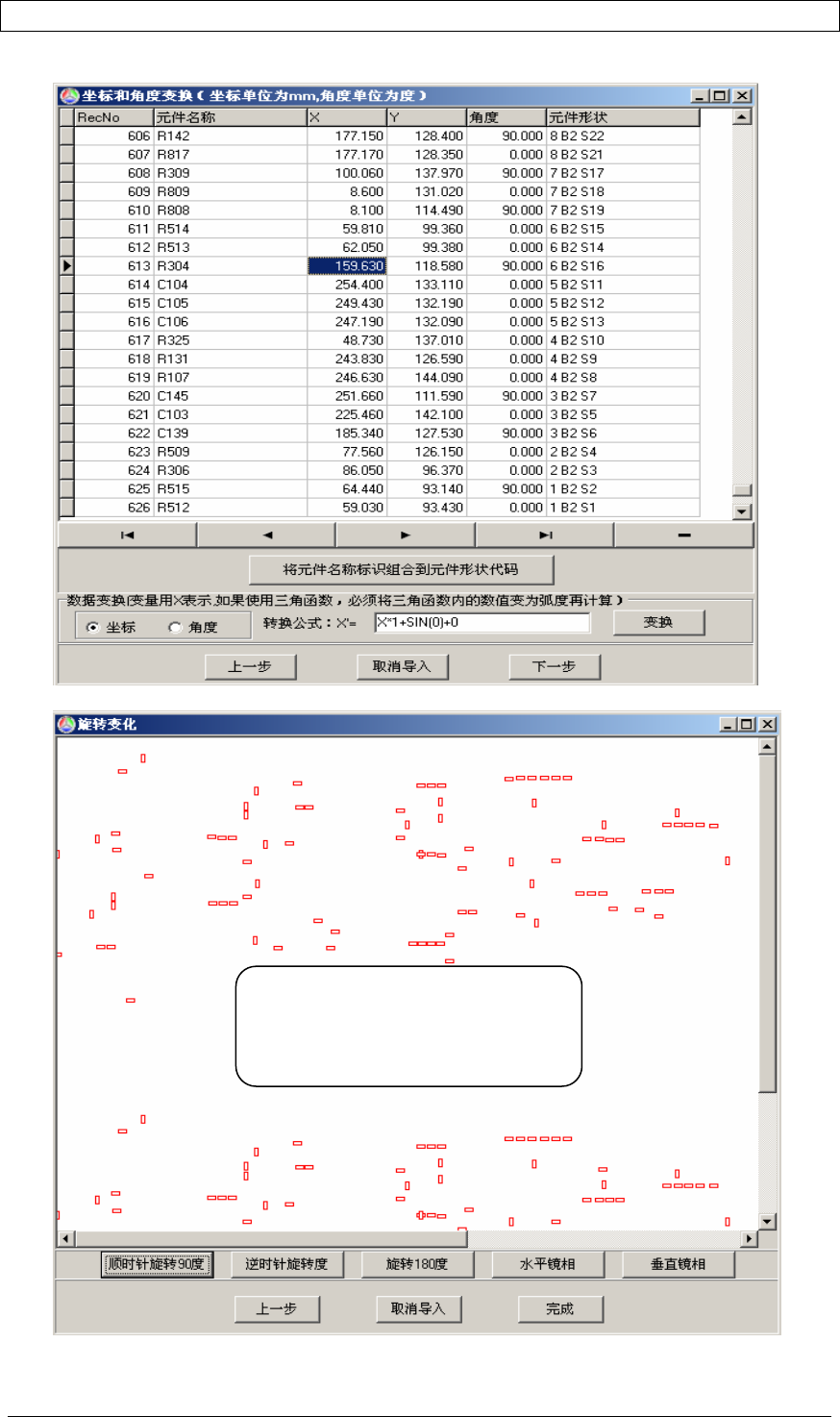

下一步：
下一步：
点击选中〔显示元件〕复选框，可以看到所有元件框都偏离元件所在位置。这都是正常
情况，因为贴片机的坐标原点与 aoi 的坐标原点不同所引起的。接下来我们要对所有元件框整
观察零件分布是否与进板方向一
致，如果不一致可以旋转或镜相将
其调整为一致
第三章 测试程序的制作（入门篇）
| 30
体移动，我们可以直接计算它们的相对坐标，也可以用图像定位确定起点和终点系统自动完
成。用图像定位只能是定到大概的位置，最后还是要输入数据进行微调。如果是直接计算相
对坐标来定位就可以一次性准确定位了。

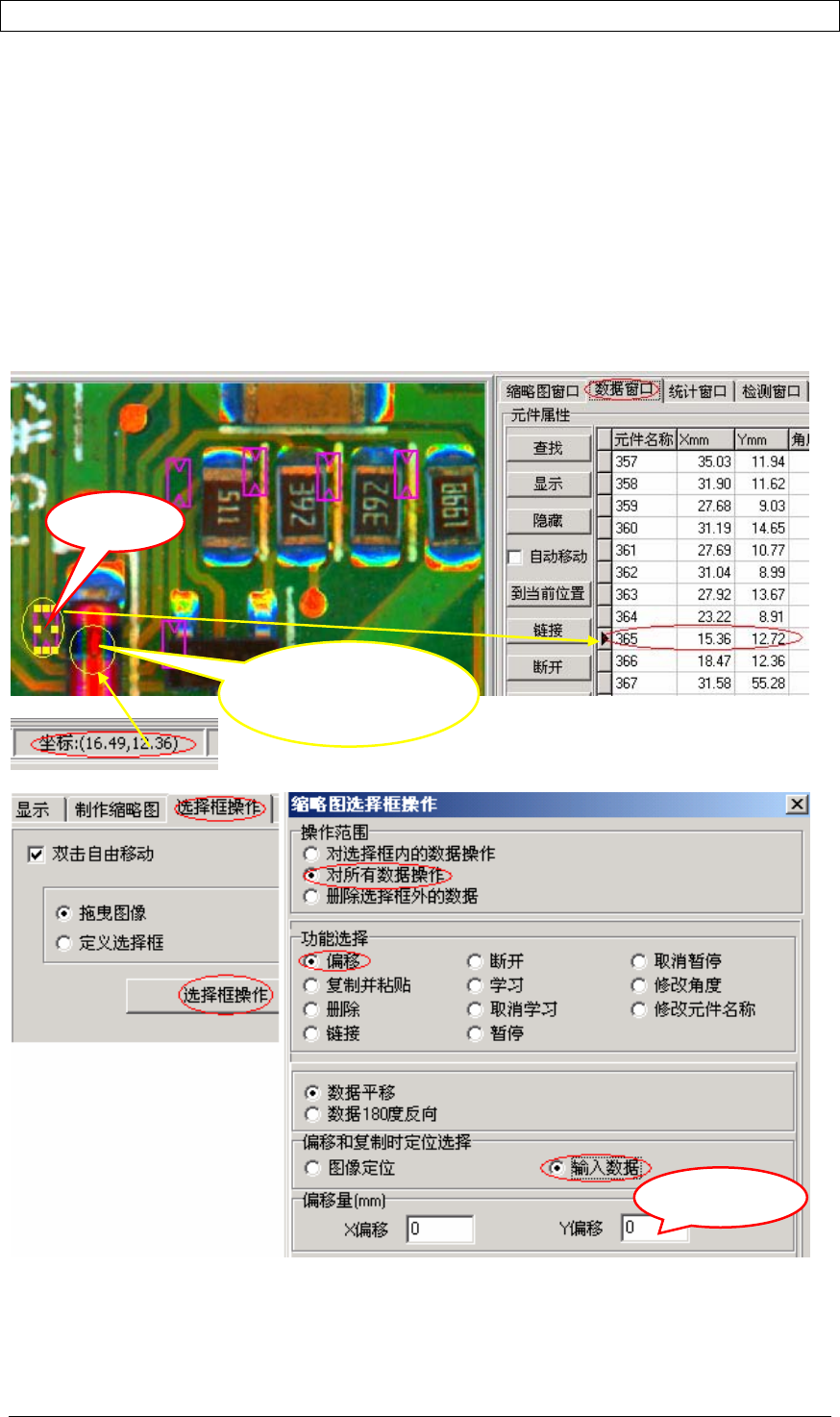

做法：先找到任何一个元件框（一般选靠近板边较容易找到的元件框），单击右边缩略图
窗口的数据窗口可以得到该元件框所对应的元件的名称及坐标，然后根据元件名称找到 PCB
板上的元件实物元件的图像，将鼠标光标移到元件本体中心位置，记下显示在状态栏右下方
此时所显示的坐标即该元件相对坐标原点的相对坐标。将 CAD 导入的元件坐标（数据窗口所
显示对应该元件的坐标）减去该坐标相对坐标（状态栏所显示的坐标），两者之差就可得到它
们的偏移量，然后在 AOI 应用程序窗口的右下方选择〔选择框操作〕会弹出选择框操作对话
框窗口，在该窗口选择〔对所有数据操作〕、〔偏移〕和〔输入数据〕，在数据输入框里输入刚
计算得到的偏移量，然后点击〔确定〕，系统自动将所有元件框移到所对应的原件上。最后保
存，CAD 数据导入完成。
3.8 建立初始标准并建立连接
CAD 数据导入完成后接下来要建立标准库。点击菜单〔编辑程序〕→〔编辑标准图库〕，
将弹出〔标准图库〕窗口。在窗口右边可以看到该基种所有的元件类型名称（物料号），此时
窗口左边无标准图片，AOI 检测中要用到图像比对（待测图与标准图比对），所以在这里要给
将鼠标放在元件中
心得到元件坐标
元件框
输入偏移量
