2.1 调整设备水平
设备移动到目的地后，可以将地脚放下，利用水平尺（工具）放置于平台，调整水平；
减少机台振动。正确调整水平，可以令设备运行更顺畅，噪声更小，寿命更长。
调机器水平步骤如下：
a. 令机器四只地脚悬空，将设备移动到目的地。
b. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
c. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
d. 将剩下悬空的地脚旋下并稍微多拧一下，将共 4 个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会为快捷、有效。
2.2 摄像头的参数
警告：摄像头为精密部件。非专业人士切勿自行设置，否则可能导致 AOI 设备无法正常
运行。
2.2.1 参数
a) White balance
：
5600k
b) Electronic shutter (SHUTTER)
：
1/125
c) Auto gain control (AGC)
：
OFF
d) Back light compensation (BACK LIGHT)
：
OFF
e) Iris level
： 不更改
f) Gamma
：
0.45
g) Scanning reversal (H.REVERSE)
：
OFF
h) Frame integration (SENSITIVE)
：
OFF
2.2.2 调试步骤

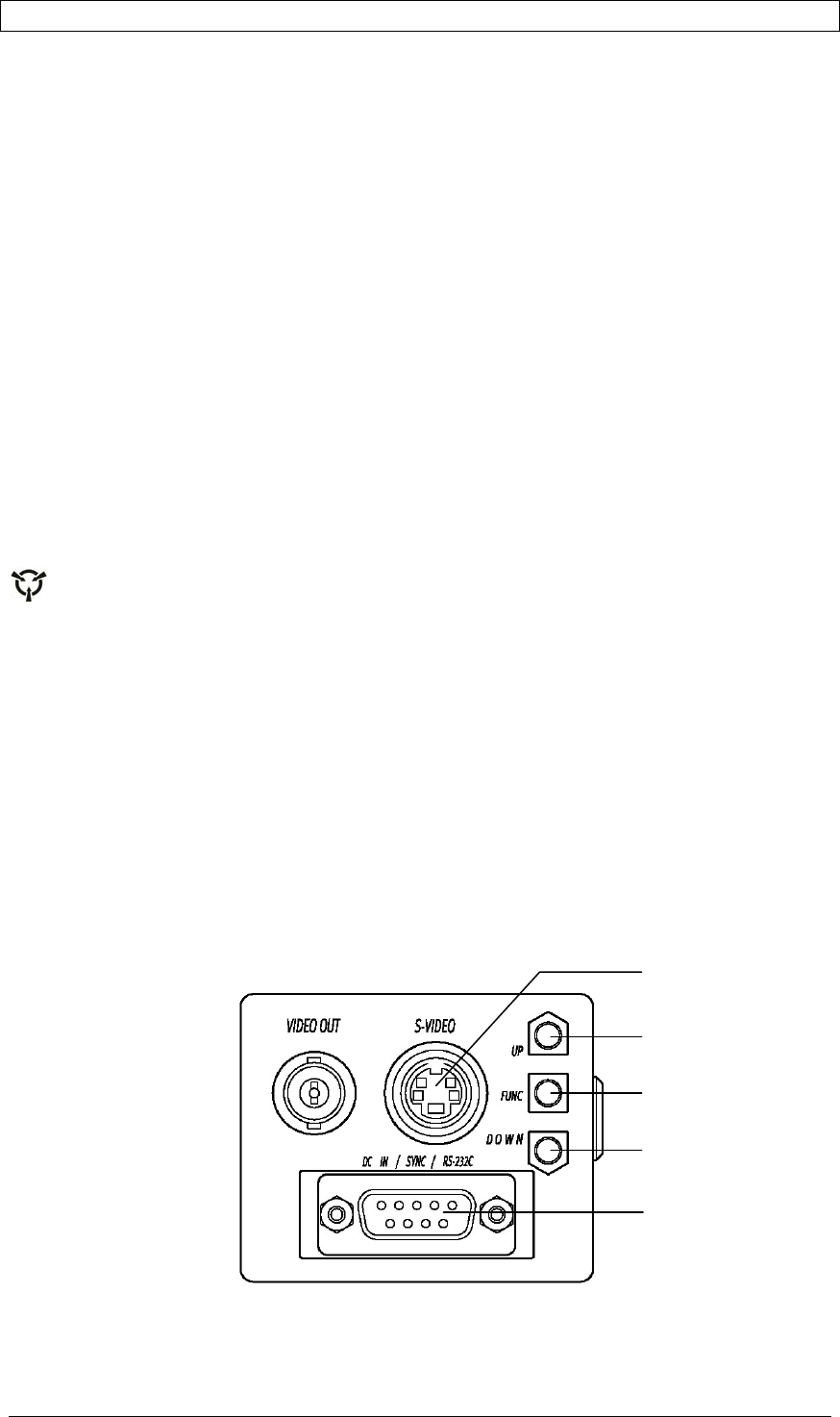

摄像机俯视图
按摄像机功能选择键，进入摄像机参数设置，按上翻键或下翻键（如上图）进行选择，并按
功能键进行确定，并进入下一功能设置。（具体请看下页图示）
功能选择上翻键
功能选择键
功能选择下翻键
DC 12V IN 插口
S-端子视频输出
第二章 设备安装及维护
| 15

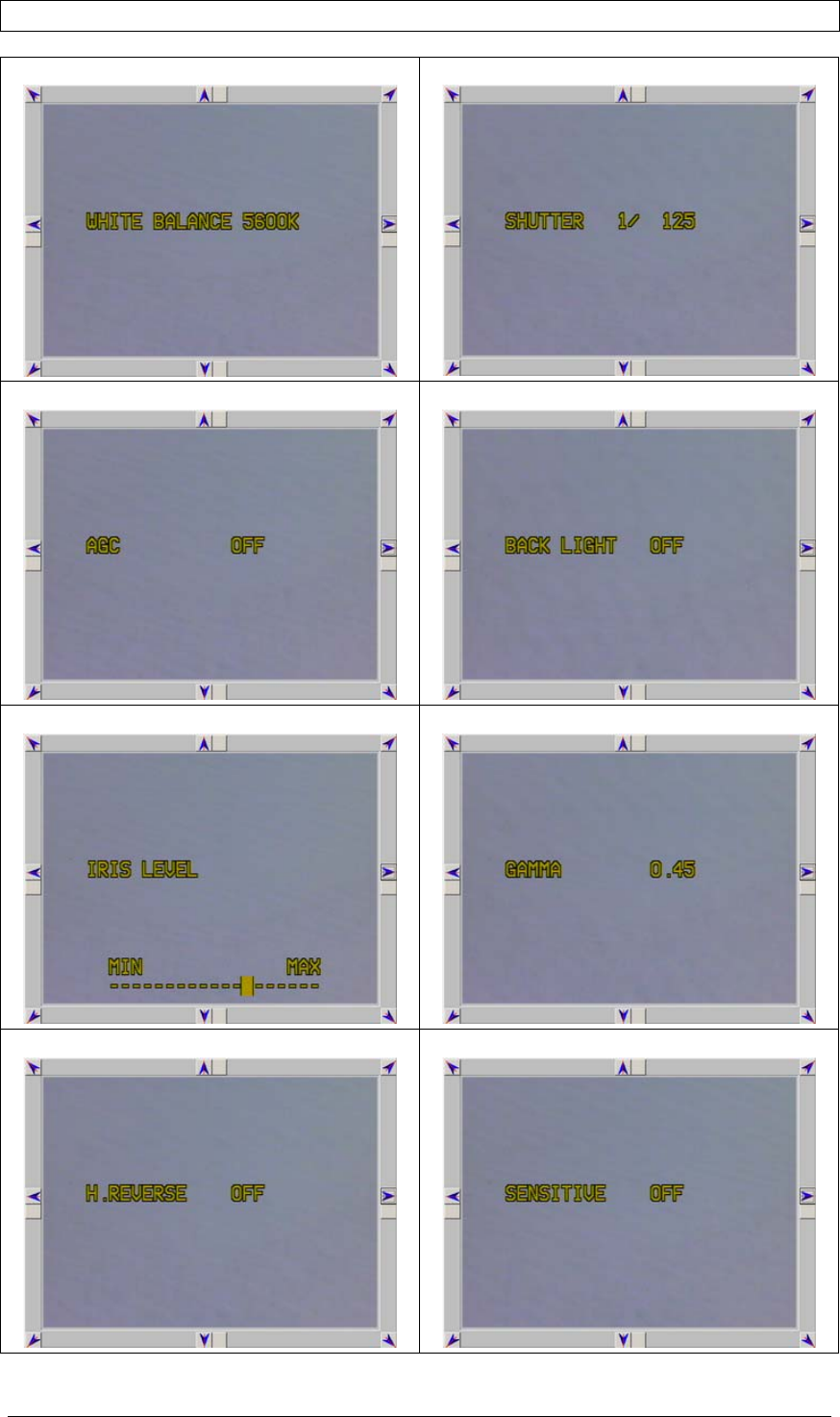

White balance Electronic shutter (SHUTTER)
Auto gain control (AGC) Back light compensation (BACK LIGHT)
Iris level Gamma
Scanning reversal (H.REVERSE) Frame integration (SENSITIVE)
第二章 设备安装及维护
| 16
2.3 设备的定期保养
为了令设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作：
1. 当天工作结束后，关掉电脑和机器的电源，对机器台面上的灰尘用吸尘器吸干净及用白布
擦干净设备外表的尘污。
注意：不要使用有机溶剂来擦洗机器表面，那样可能会损伤表面油漆。
警告：千万不能用风枪吹。风枪会把灰尘、碎屑吹入机器内，附在丝杆、导轨或镜头
上，影响机器的正常运作。
2. 每 1 个月对丝杆和导轨进行保养，先用干净的白布清除陈油，然后用 10～11 号油画笔将
油脂均匀的涂刷到丝杆及导轨的表面。
注意：润滑脂和润滑油一定要质量好的。否则会增加丝杆或导轨的表面摩擦，从而缩
短丝杆和导轨的使用寿命，影响机器的准确定位等。）
☆推荐用：德国 OKS 特级油脂 OKS 422。
3. 每 1 个月清洗一次工业电脑面板左侧的过虑棉。
注意：虑棉清洗需晾干水份后再安装回原位。
4. 每 6 个月对光源进行一次校验。因为 LED 灯使用半年后其亮度可能有轻微的变化，为了保
证测试的正常，需对光源进行一次校验。（详见 5.2 光源亮度调试和摄像机颜色校正。）
