第一章 开始操作前
| 12

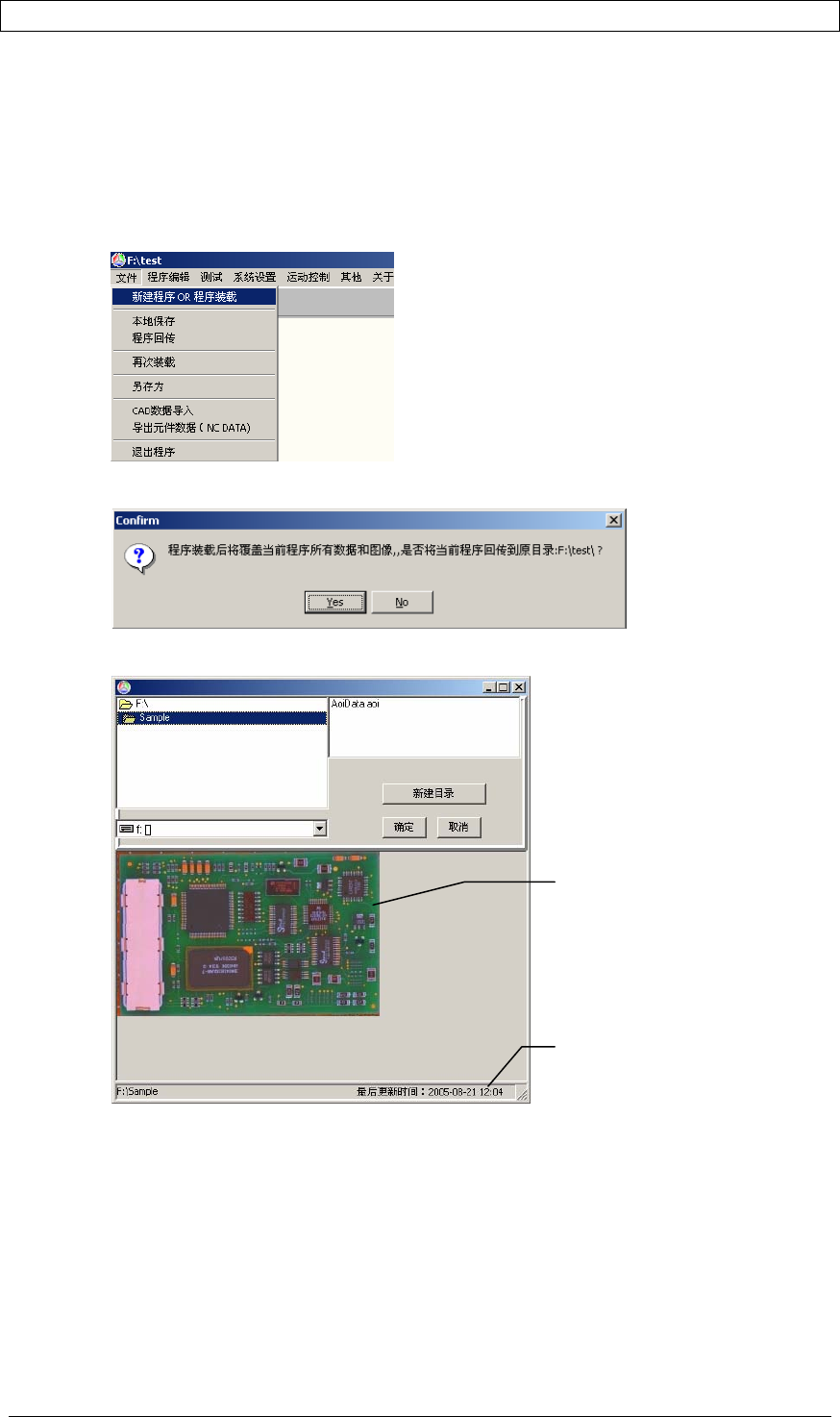

1.7 AOI 测试程序的调用及保存
1.7.1 测试程序的调用
1. 点击菜单〔文件〕→〔新建程序 OR 程序装载〕
2. 系统提示是否保存之前的测试程序，如果之前的测试为正常，一般选择〔YES〕来保存。
3. 保存完成后会出现程序调用选择窗口，选择需要进行测试的程序目录，点击〔确定〕。
4. 测试程序调用完成。
当点击需要选择的测试程序时，这
个显示框会显示相应 PCB 的外形
图，可以直观的确定是否为需要调
用的测试程序。
显示此测试程序最后的更新时间。
第一章 开始操作前
| 13

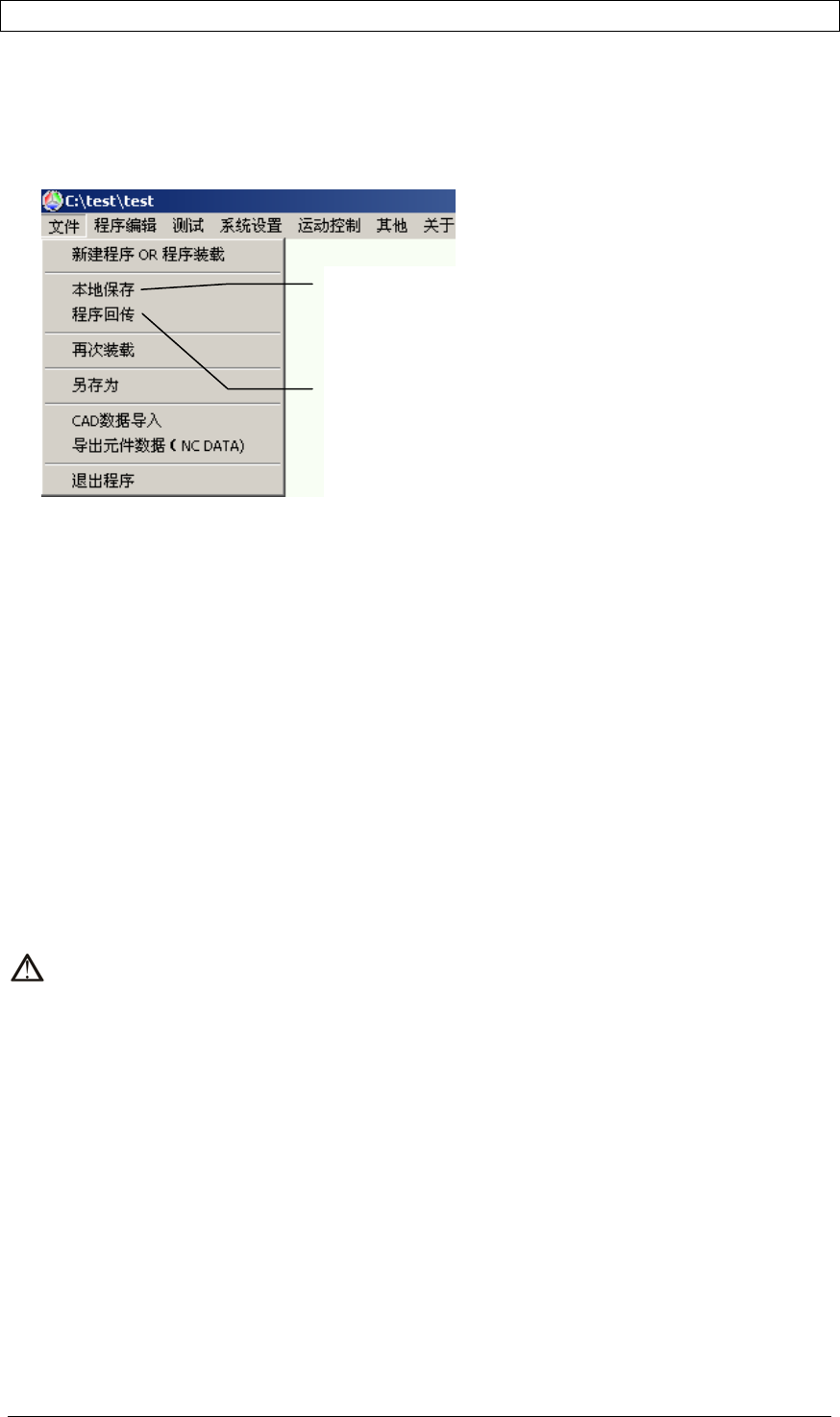

1.7.2 测试程序的保存
程序的保存涉及到两个概念：〔本地保存〕及〔程序回传〕。
注意：在程序运行时，程序调用的是本地目录中保存的应用程序文件以及图像，运行结束
后会自动将修改的结果保存在本地目录中。
1.8 文件系统介绍
在 AOI 测试所在主目录 D:\AOI 中，包含以下重要文件和文件夹：
1) ALDH350A.exe：主执行文件
2) AoiData.aoi：用 TXT 文件格式保存应用程序的程序数据、元件数据、标准数据、镜头
数据以及统计数据。
3) Mysystem.aoi：保存 AOI 设备系统的一些参数，如软件限位，镜头参数，加载位置，
马达设置等参数。
4) Mysystem.ini：保存操作界面是中文 or 英文的设置数据。
5) WINIO.DLL,WINIO.SYS,WINIO.VXD：微型打印机的系统文件
6) 文件夹 PICTURE：保存应用程序所使用的所有图像文件（包含一些临时图像文件）。
7) 文件夹 ErrorImage：保存测试中错误的图像，是临时文件夹，系统自动建立。
8) 文件夹 DATABASE：保存数据库文件，是 AOIDATA.AOI 文件生成的临时数据文件。
警告：以上文件不可删除或手工修改，否则会导致应用程序遭到破坏，令设备无法正常
运行，甚至对设备造成破坏性损坏。
〔本地保存〕的概念相当于电脑的内存（Memory），保存的是处于测试状态的
测试程序，当测试程序调整 OK 后，需要执行〔本地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储存目录（详细请参考 1.8 文件系统
介绍），测试程序测试时的一些实时的数据也是保存在本地目录。
〔程序回传〕所保存的文件不直接参与到测试当中，它主要的目的是保护测试
程序遭到意外情况的破坏，当测试程序调整 OK 后，一般建议执行〔程序回传〕，
这样的话就将最好测试效果的测试程序安全的保存下来。
在进行程序装载时，所调用的程序就是程序回传后保存下来的测试程序。
第二章 设备安装及维护
| 14
第二章 设备安装及维护
2.1 调整设备水平
设备移动到目的地后，可以将地脚放下，利用水平尺（工具）放置于平台，调整水平；
减少机台振动。正确调整水平，可以令设备运行更顺畅，噪声更小，寿命更长。
调机器水平步骤如下：
a. 令机器四只地脚悬空，将设备移动到目的地。
b. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
c. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
d. 将剩下悬空的地脚旋下并稍微多拧一下，将共 4 个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会为快捷、有效。
2.2 摄像头的参数
警告：摄像头为精密部件。非专业人士切勿自行设置，否则可能导致 AOI 设备无法正常
运行。
2.2.1 参数
a) White balance
：
5600k
b) Electronic shutter (SHUTTER)
：
1/125
c) Auto gain control (AGC)
：
OFF
d) Back light compensation (BACK LIGHT)
：
OFF
e) Iris level
： 不更改
f) Gamma
：
0.45
g) Scanning reversal (H.REVERSE)
：
OFF
h) Frame integration (SENSITIVE)
：
OFF
2.2.2 调试步骤
摄像机俯视图
按摄像机功能选择键，进入摄像机参数设置，按上翻键或下翻键（如上图）进行选择，并按
功能键进行确定，并进入下一功能设置。（具体请看下页图示）
功能选择上翻键
功能选择键
功能选择下翻键
DC 12V IN 插口
S-端子视频输出
