CM101-D 维修手册 2.2 机器参数的示教步 骤 Pa ge 2- 83 2.2.6 面补正 使用工具 面补正量具 D 尺寸 : N610 057764AA M 尺寸 : N610 057763AA 需要时间 20 分钟 ∗ 请根据设备的规格使用 不同的面补正量具。 前期准备 ∗ 进行面补正示教之前， 请确认吸头照相机上未安装 偏光板。 ∗ 卸下所有支撑销。 1. 按 [ 面补正 ] 。 2. 按操作面板的 UNLOCK + …
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-82
22.
按功能键
。
23.
按操作面板的
UNLOCK
+
[
执行
]
。
•
吸头移向原点位置。
EJM5B-Mp-0046
22
EJM5B-Mp-0047
23
EJM5B-C-MMC02-A02-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-83
2.2.6
面补正
使用工具
面补正量具
D
尺寸
: N610057764AA
M
尺寸
: N610057763AA
需要时间
20
分钟
∗
请根据设备的规格使用不同的面补正量具。
前期准备
∗
进行面补正示教之前，请确认吸头照相机上未安装偏光板。
∗
卸下所有支撑销。
1.
按
[
面补正
]
。
2.
按操作面板的
UNLOCK
+
[
量具设置
]
。
•
有时会执行传送带的宽度调整。
下一页
EJM4A-Mp-0039
1
EJM5B-M
p
-0048
2
EJM5B-C-MMC02-A02-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-84

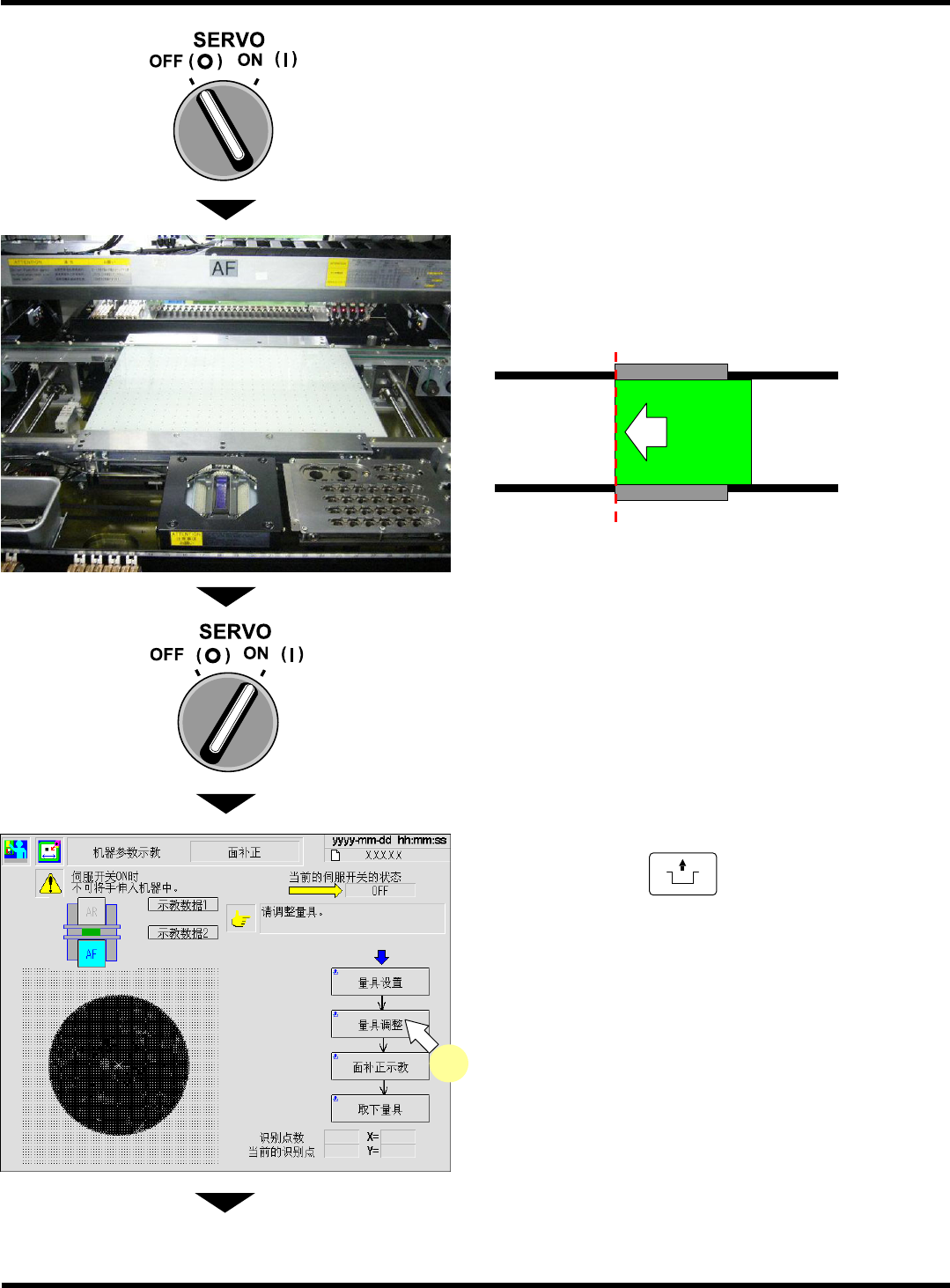

3.
将伺服开关置于
OFF (O)
状态。
4.
打开安全盖。
5.
让面补正量具滑进
Z
夹具下面，将基板左
端和夹具的左端对齐。
例
)
基板移动方向
→
6.
关闭安全盖。
7.
将伺服开关置于
ON ( I )
状态。
8.
按操作面板的
UNLOCK
+
[
量具调整
]
。
下一页
EJM5B-046P
EJM5B-Mp-0049
8
EJM5B-C-MMC02-A02-00
