9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 10

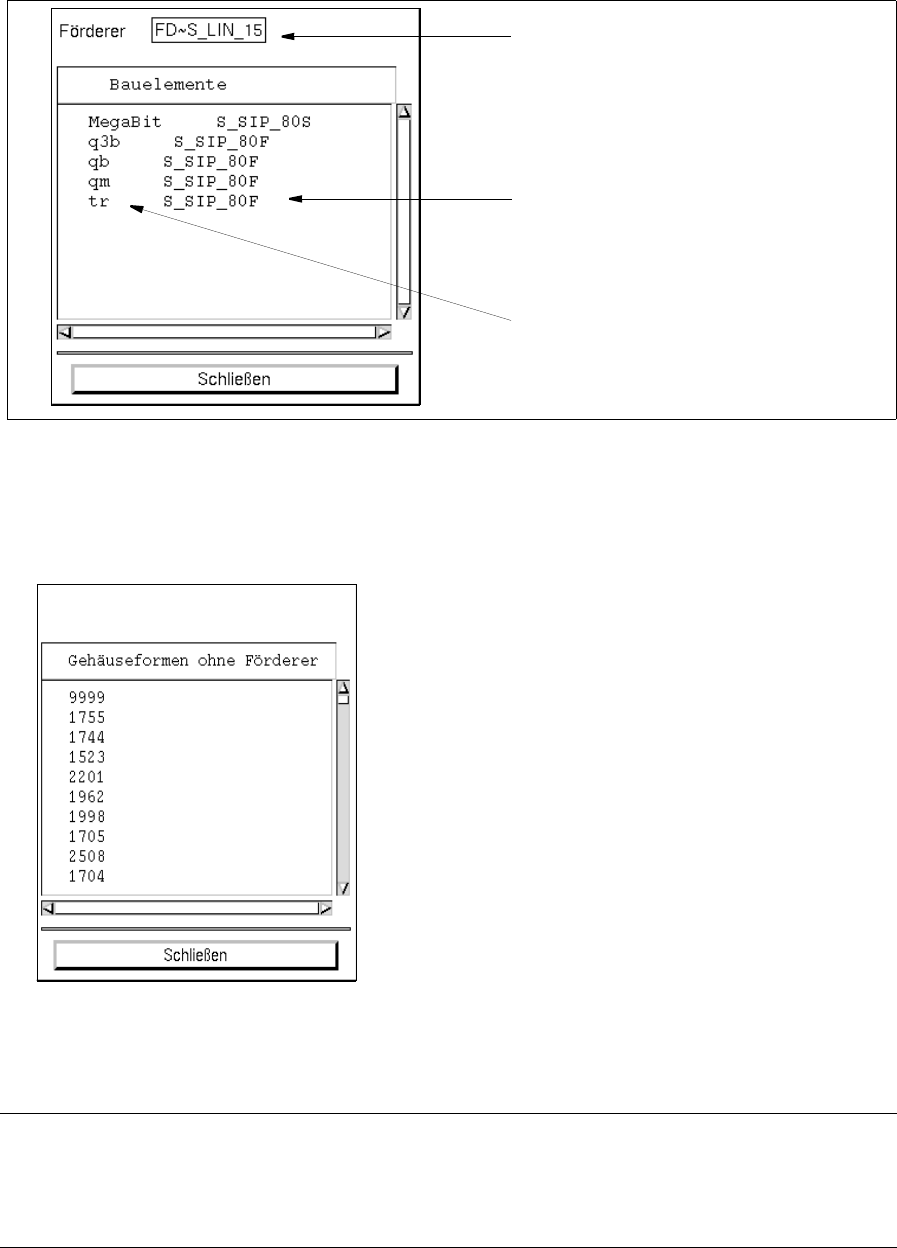

Behívni azoknak a GF-eknek a listáját, amelyek még nincsenek szállítóműhöz hozzárendelve:
● Válassza meg a DIENSTE --> Listen --> GFs ohne Förderer (SZOLGÁLTATÁSOK --> Listák -->
GF-ek szállítómű nélkül) menüpontot.
Minden olyan GF megjelenik, amely még nincs szállítóműhöz hozzárendelve.
- Zuordnungen an GF (Hozzárendelések a GF-hez)
Ezzel a funkcióval olyan listát lehet megjeleníteni a szállítóművekról illetve síktárakról, amelyek az
aktuális tokformához vannak hozzárendelve.
TÁJÉ KO ZTATÁS
A lista megjelenítése akkor hasznos, ha a használó kiválasztott egy alkatrészt (lásd a
9.1.3.2 szakaszt) és arról szeretne tájékozódni, hogy ennek az alkatrésznek a tokformájához már
milyen hozzárendelések történtek.
Kiválasztott szállítómű
Géptípus (állítóhely) (felállítás helye)
hozzárendelt alkatrész
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 11
Lista behívása:
● Válassza meg a DIENSTE --> Zuordnungen an GF (SZOLGÁLTATÁSOK --> Hozzárendelések a
GF-hez) menüpontot.
Megnyílik a lista az aktuális tokformával kapcsolatos hozzárendelésekkel.
● Kattintson rá a Schliessen (Bezárás) gombra, hogy a mindenkori listát tartalmazó ablakot újra
becsukja.
9.1.3.2 “Gehäuseform/Bauelement” (Alkatrész/Tokforma) kiválasztó terület
Ebben a mezőben vannak a (tokformára vonatkozó szimbólum) és a (alkatrésszel kapcsolatos
szimbólum) ikonok, amelynek segítségével a szállítómű-szerkesztő átváltható egy másik tokformára illetve egy
másik alkatrészre. A GF --> BE illetve BE --> GF áváltás hasonló módon történik.
TÁJÉ KO ZTATÁS
Egy másik BE/GF-re úgy is át lehet váltani, hogy a BE-nevet illetve a GF-számot beírja a megfelelő
szerkesztőmezőbe (lásd a 9.1.2 ábrát). Ez a változat azonban csak ugyanazon típus változtatásánál
lehetséges (GF --> GF illetve. BE --> BE).
Példa: változtatás BE “BESO24”-ről GF “704”-re.
Eljárásmód:
● Kattintson rá a ikonra.
Megnyílik az az FSB, amelyben a már definiált összes tokforma állományválasztéka van:
Az aktuális tokforma száma
Szállítási oldal és géptípus
hozzárendelt szállítómű
9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 12
● Kettős kattintással válassza ki a 704.gf GF-állományt (vagy írja be a GF-állomány nevét a
választási mezőbe és ezt OK-val nyugtázza).
Az FSB bezáródik és a Szállítómű-szerkesztő főablakában, a “Tokforma” szerkesztőmezőben be
van írva a kiválasztott GF száma.
A GF-név mező jeleníti meg a GF-szerkesztőben beadott magyarázó szöveget (“PLCC68”).
Példa: változtatás GF “600” -ról BE “IC204”-re
Eljárásmód:
● Kattintson rá a ikonra.
Megnyílik az az FSB, amelyben a már definiált összes alkatrész állományválasztéka van:
● Kettős kattintással válassza ki az IC204.be BE-állományt (vagy a kiválasztó-mezőbe írja be a BE-
állomány nevét és ezt OK-val erősítse meg).
Az FSB bezáródik és a Szállítómű-szerkesztő főablakában, az “Alkatrész” (“Bauelement”)
szerkesztőmezőben beíródott a kiválasztott GF száma.
A “Tokforma” (“Gehäuseform”) szerkesztőmezőben mutatja a BE “IC204”-hez hozzárendelt
tokforma számát, a GF-név mezőben pedig a GF-szerkesztőben beírt megjegyzést (“PLCC100”),
(lásd a 9.1.2 ábrát).
