AVK3 编程手册 5.2 新印刷线路板数据的生成和编辑 6. 调出印刷线路板数据输入栏。 在第 5 步中按“ ENTER( 回车 ) ”键，转换到印刷线路板数据输入栏。 7. 输入每个参数的数据。 用“ ← ”、“ → ”键移动光标。 输入每个参数的值，并按“ ENTER( 回车 ) ”键。 D77PCC-41-060-A0 5.2-5
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

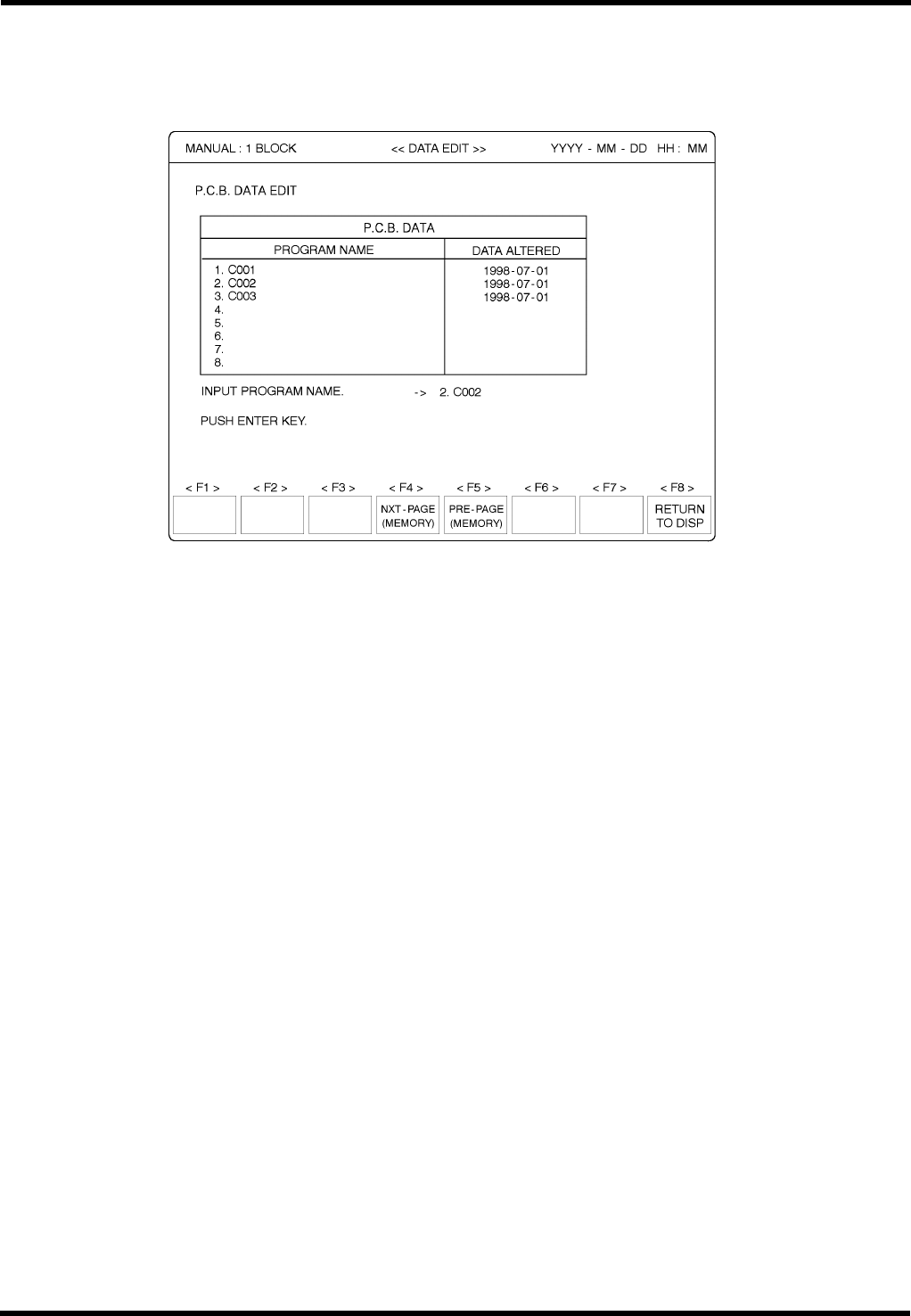

5. 指定印刷线路板数据编号和输入印刷线路板数据名称。
(1) 选择未显示程序的顺序号，按主操纵盘上的“→”键。
(2) 输入印刷线路板数据名称，按“ENTER(回车)”键。
=注=
编辑已有程序时，只要指定显示程序的顺序号，印刷线路板数据名称会自动输入。
D77PCC-41-060-A0
5.2-4
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

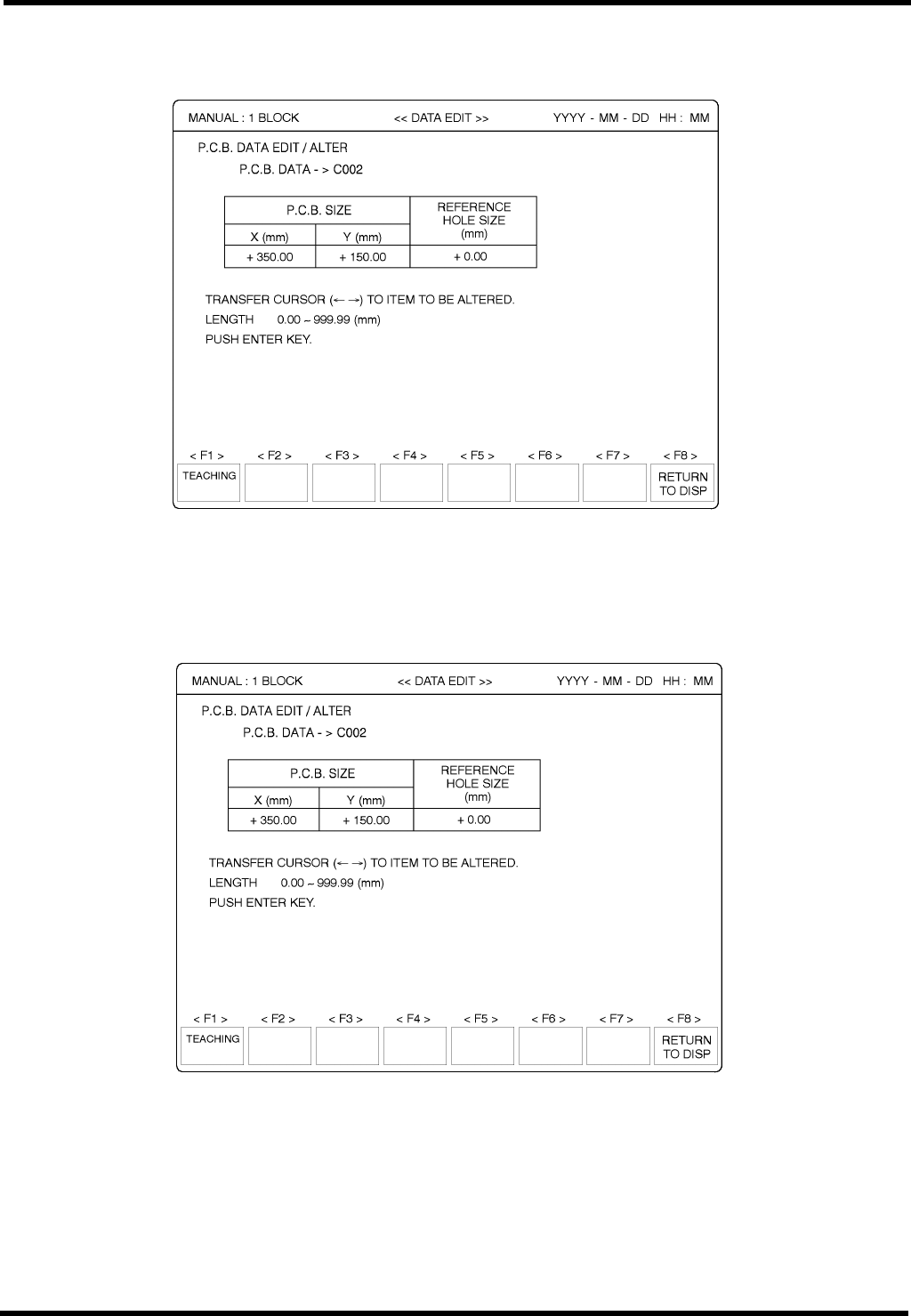

6. 调出印刷线路板数据输入栏。
在第 5 步中按“ENTER(回车)”键，转换到印刷线路板数据输入栏。
7.
输入每个参数的数据。
用“←”、“→”键移动光标。
输入每个参数的值，并按“ENTER(回车)”键。
D77PCC-41-060-A0
5.2-5
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

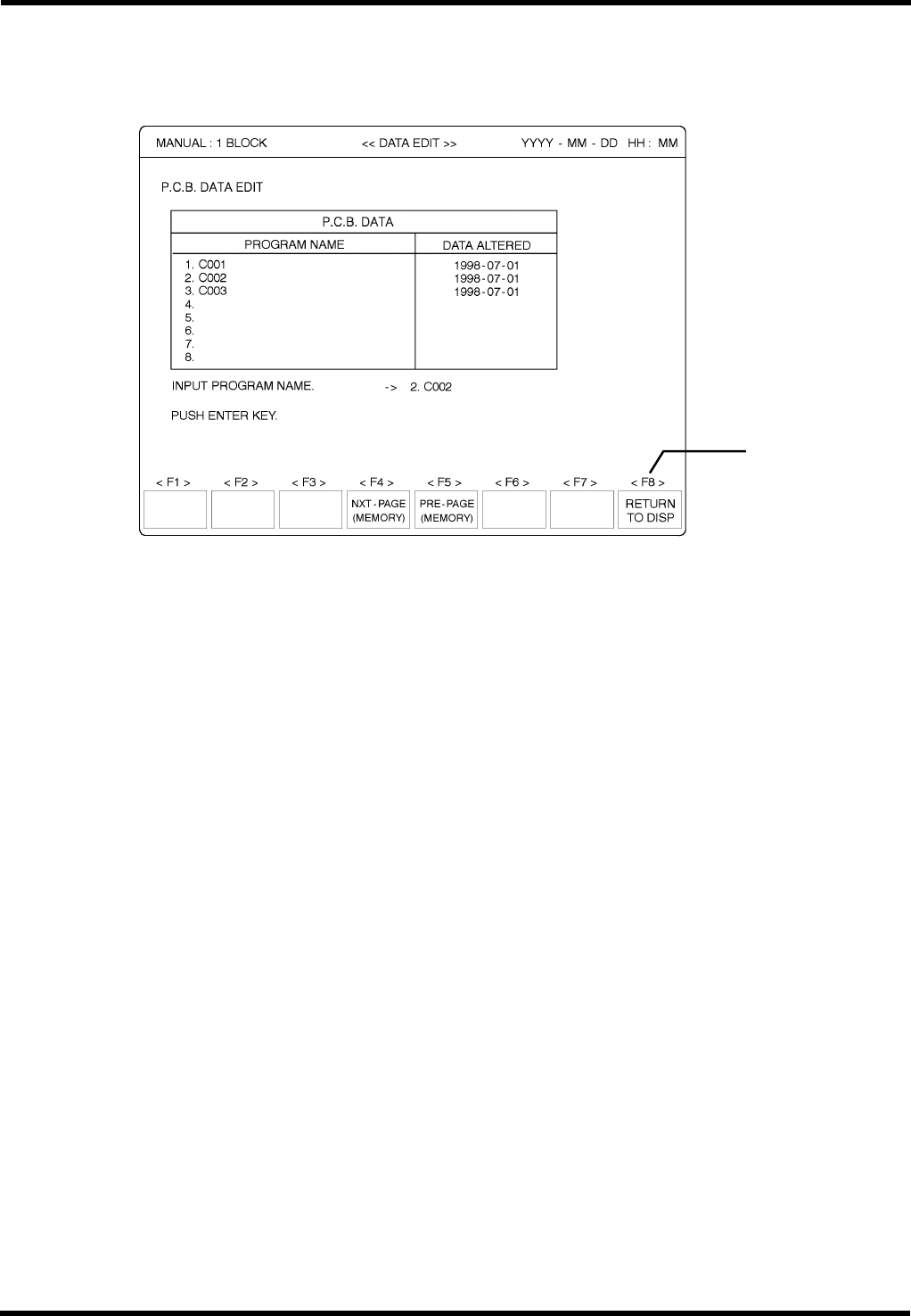

8. 结束印刷线路板数据的输入。
输入全部参数后按“F8”(RETURN TO DISP[回复显示])。
贮存印刷线路板的数据，并再显示印刷线路板数据选择栏。
8
D77PCC-41-060-A0
5.2-6
