AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 交换步骤 可用该步骤对指定区段之间的数据进行交换。 6. 1. 选择交换功能。 按“ F3 ” (EXCHANGE[ 交换 ]) 。 2. 输入要交换的区段。 例：要对区段 N5 与区段 6 进行交换。 (1) 按“ 5 ”和“ → ”。 (2) 按“ 6 ”。 D77PCC-43-020-A0 3.2-17
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

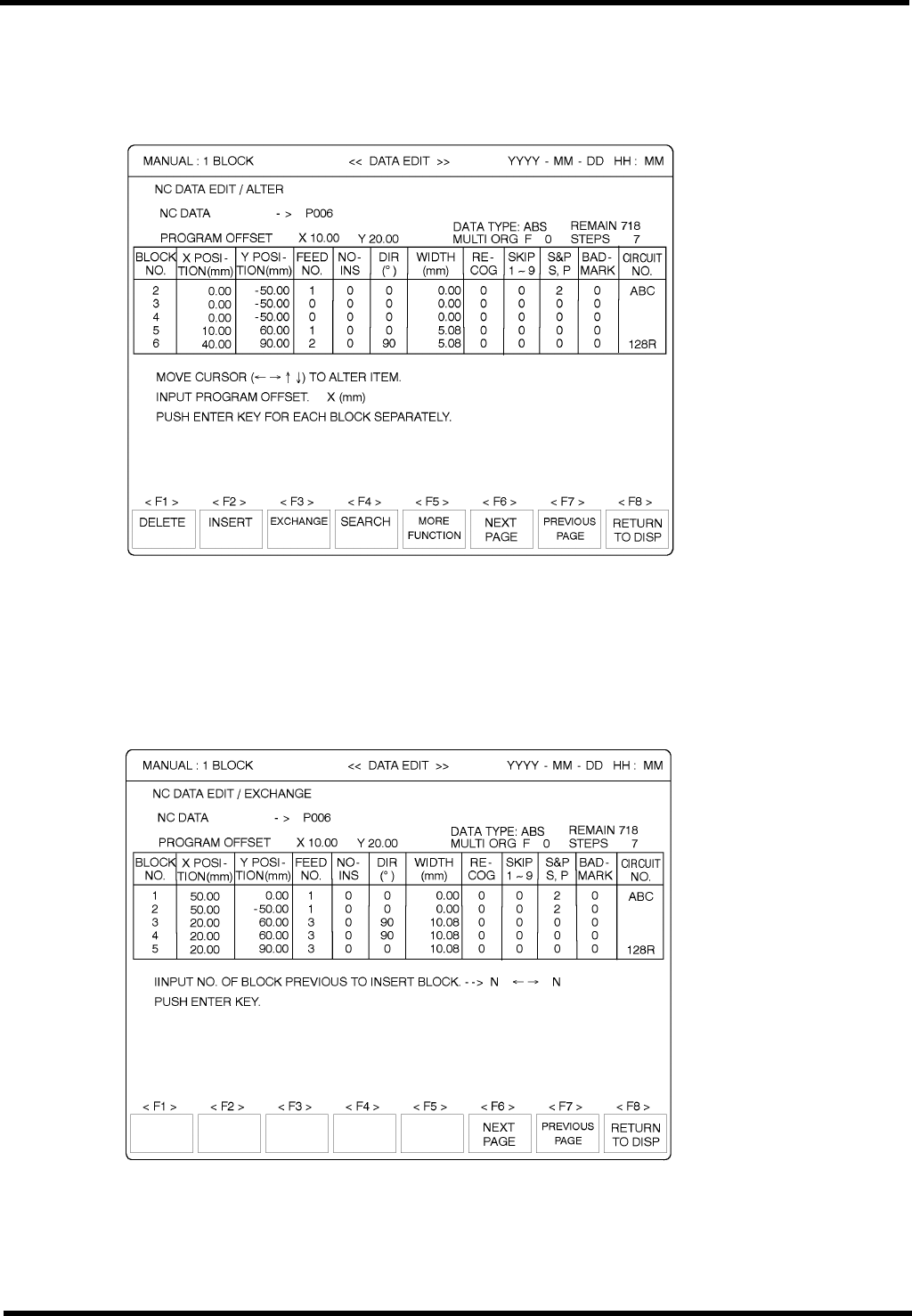

3. 执行插入。
(1) 按“F1”(YES[是])后就会在区段 2 与区段 3 之间添加 2 个区段。
(2) 要取消插入，可按“F2”(NO[否])。
4.
输入插入区段的数据。
(1) 利用““↑”，“↓”，“ ←”，“→” 将光标移到输入区。
(2) 按 “ENTER(回车)”键储存数据。
D77PCC-43-020-A0
3.2-16
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

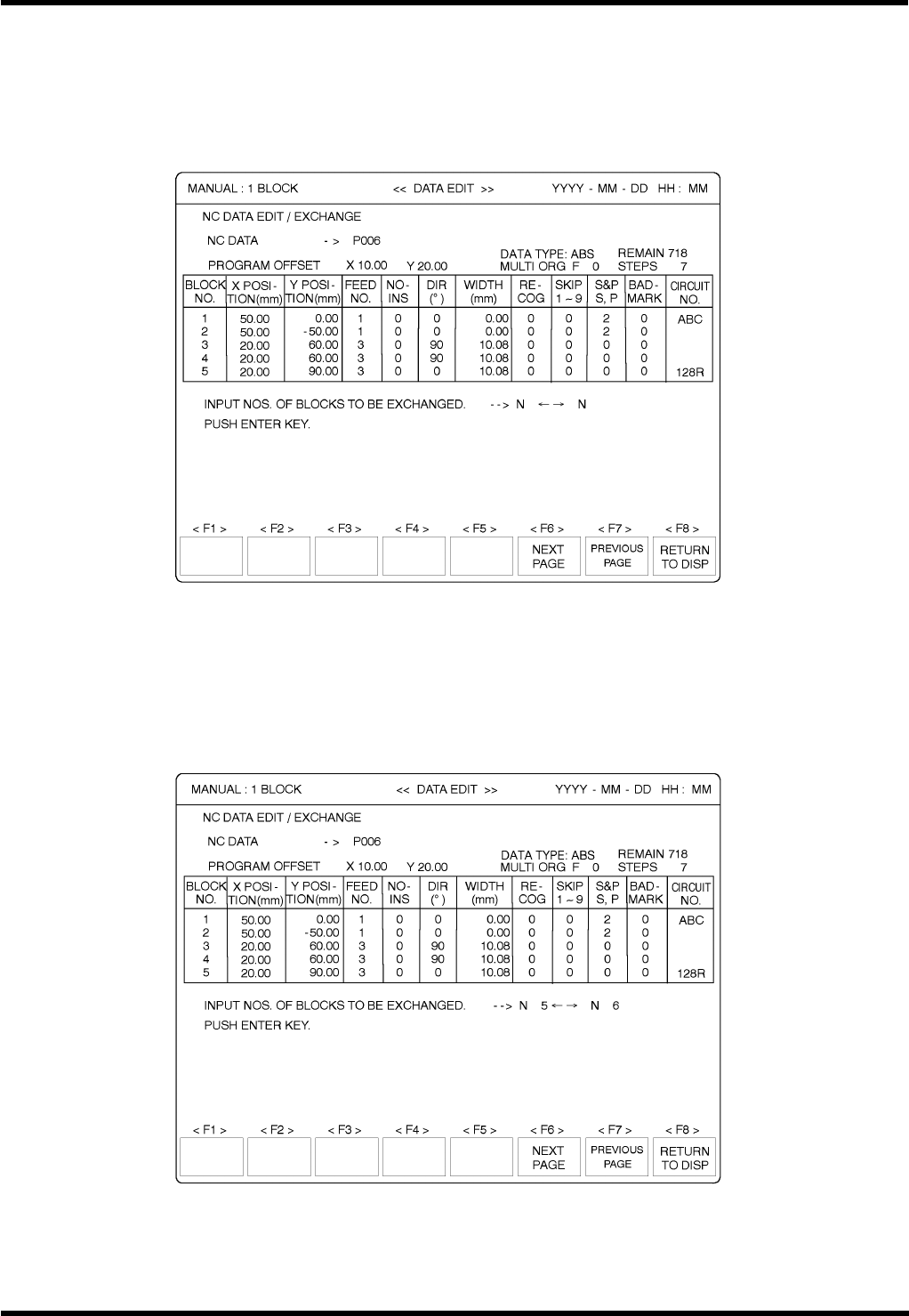

交换步骤
可用该步骤对指定区段之间的数据进行交换。
6.
1. 选择交换功能。
按“F3”(EXCHANGE[交换])。
2.
输入要交换的区段。
例：要对区段 N5 与区段 6 进行交换。
(1) 按“5”和“→”。
(2) 按“6”。
D77PCC-43-020-A0
3.2-17
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
3. 执行交换。
按“ENTER(回车)”键执行交换。

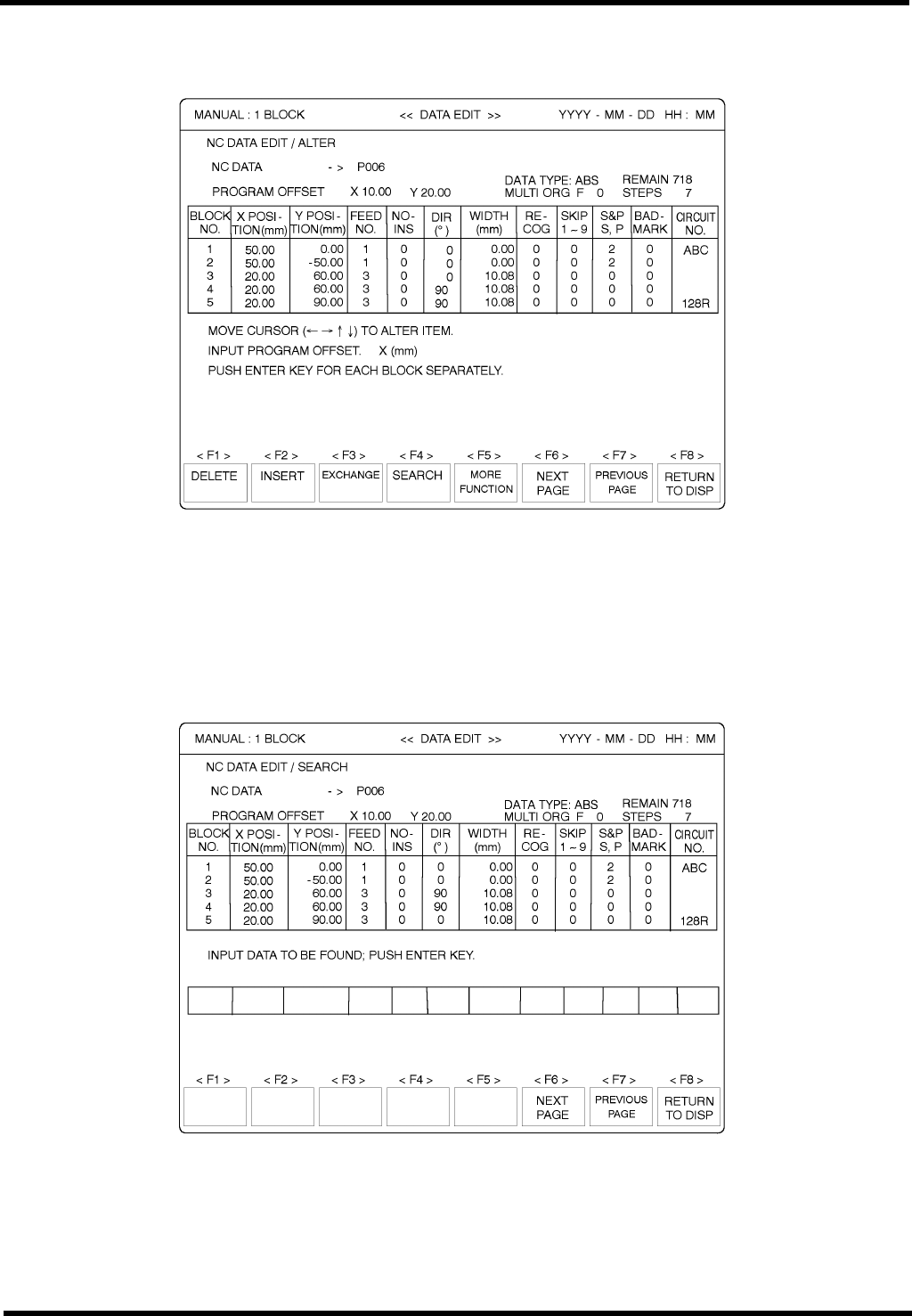

查找步骤
当要改变 NC 数据时可利用查找功能按该步骤寻找要改变的区段。
7.
1. 选择查找功能。
按“F4”(SEARCH[查找])。
D77PCC-43-020-A0
3.2-18
