AVK3 编程手册 5.1 印刷线路板数据的设定项目 5.1.2 印刷线路板数据编辑屏幕显示／印刷线路板数据表 印刷线路板数据样本 线路板数据 线路板尺寸 X (mm) Y (mm) 基准孔尺寸 (mm) 可以从屏幕显示的印刷线路板数据编辑栏输入印刷线路板的数据。印刷线路板数据编辑 栏如下图所示。 首先填写印刷线路板数据表， 然而将这些数据输入印刷线路板数据编辑栏的各参数项中。 D77PCC-41-030-A0 5.1-2
AVK3
编程手册
5.1 印刷线路板数据的设定项目
5.1. 印刷线路板数据的设定项目
D77PCC-41-030-A0
5.1.1 参数
印刷线路板数据是指与印刷线路板尺寸有关的数据。生产时，印刷线路板的传送轨道和
定位销都根据该数据进行定位。
印刷线路板数据包括下列各项参数(数据项)。
参数 增量／标准设定 说明
线路板尺寸 X
0.00~999.99 (mm)
水平方向的印刷线路板长度
线路板尺寸 Y
0.00~999.99 (mm)
垂直方向的印刷线路板长度
基准孔尺寸
0.00~999.99 (mm)
印刷线路板上的基准孔跨距
=备注=
在不采用宽度自动调整功能(任选)时，不需要印刷线路板数据。
D77PCC-41-030-A0
5.1-1
AVK3
编程手册
5.1 印刷线路板数据的设定项目
5.1.2 印刷线路板数据编辑屏幕显示／印刷线路板数据表
印刷线路板数据样本
线路板数据
线路板尺寸
X (mm) Y (mm)
基准孔尺寸 (mm)

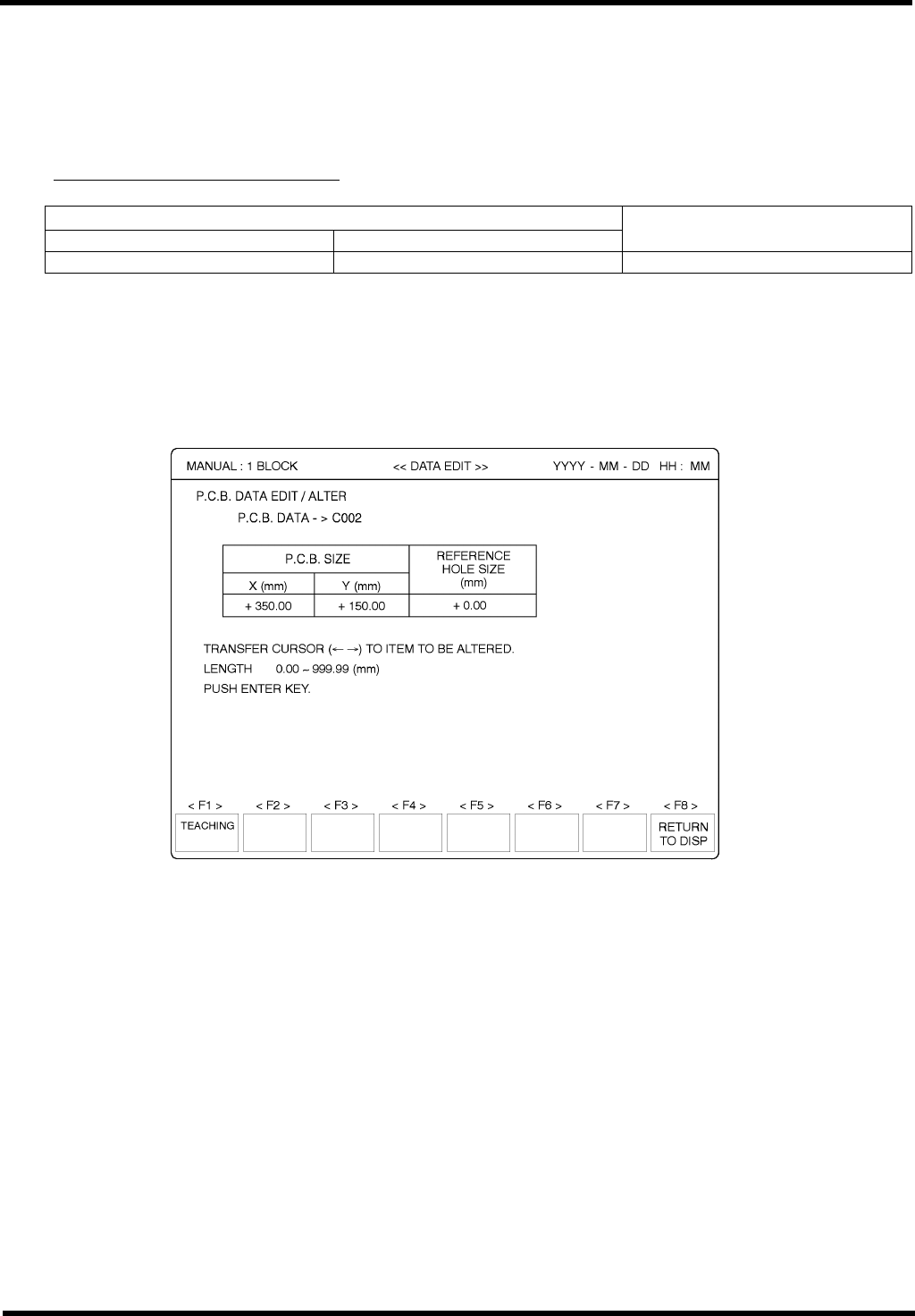

可以从屏幕显示的印刷线路板数据编辑栏输入印刷线路板的数据。印刷线路板数据编辑
栏如下图所示。
首先填写印刷线路板数据表，然而将这些数据输入印刷线路板数据编辑栏的各参数项中。
D77PCC-41-030-A0
5.1-2
AVK3
编程手册
5.1 印刷线路板数据的设定项目
5.1.3 印刷线路板数据的生成
印刷线路板数据生成的步骤
1.
1. 确定印刷线路板数据名(最多 16 个字符)。
线路板数据：
字母“C”自动设定为程序名称的一部分。用户可以自由地命名。
数据名的其余字符可以由数字 0～9、字母 A～Z、加号“+”、减号“-”、点号“·”
和引号“ ”组成。
例： C 0 0 1 P A N A S O N I C A V K
自动设定 最多 15 个字符
2. 确定印刷线路板尺寸(X 和 Y 均为 0.00～999.99 mm )。
印刷线路板尺寸：
确定印刷线路板 X 和 Y 方向的尺寸。
X：从正面看为左到右的尺寸。
Y：以正面看为前到后的尺寸。
尺寸 Y
尺寸
X
3.
确定基准孔间距(0.00～999.99 mm )。
基准孔尺寸：
测定印刷线路板上 X 方向的基准孔间距(基准孔中心之间的距离)。
基准孔间距
D77PCC-41-030-A0
5.1-3
