AVK3
编程手册
6.1 印刷线路板识别数据的生成和编辑
D77PCC-4X-010-A0
6.1-4
AVK3
编程手册
6.2 新识别数据的生成和编辑
6.2. 新识别数据的生成和编辑
D77PCC-4X-020-A0
6.2.1 印刷线路板识别数据的生成和编辑
印刷线路板识别数据可以输入或示教。
印刷线路板识别数据生成和编辑的步骤
1.
1. 在数据编辑菜单上按“F3”(印刷线路板 2 孔示教)。

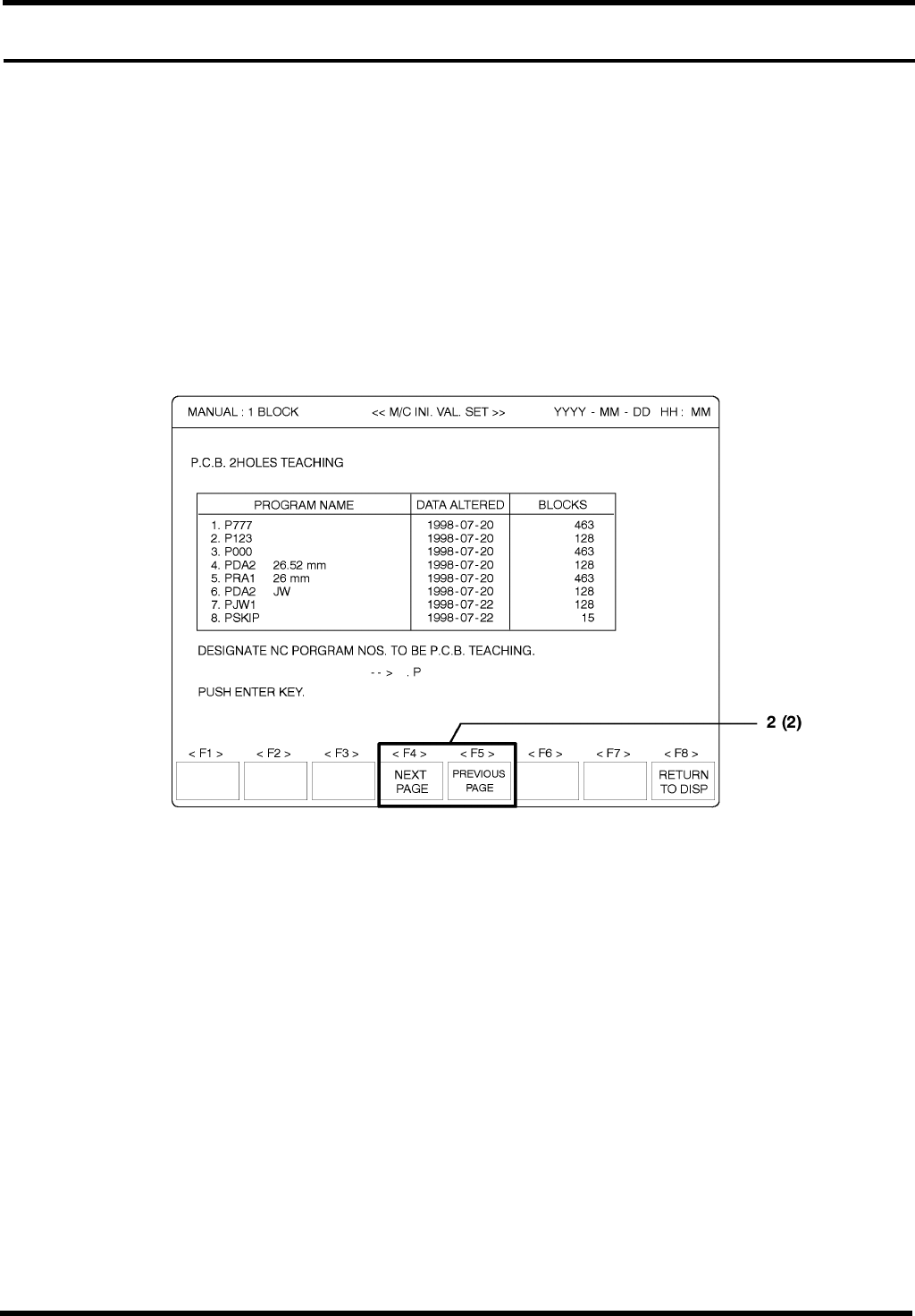

2. 指定 NC 数据编号。
(1) 指定要示教的印刷线路板孔的 NC 数据编号(通常生成 NC 数据)。
(2) 用“F4”(NEXT PAGE[下一页]) 或“F5”(PREVIOUS PAGE[上一页]) 显示要输入或
示教的印刷线路板识别数据。
3.

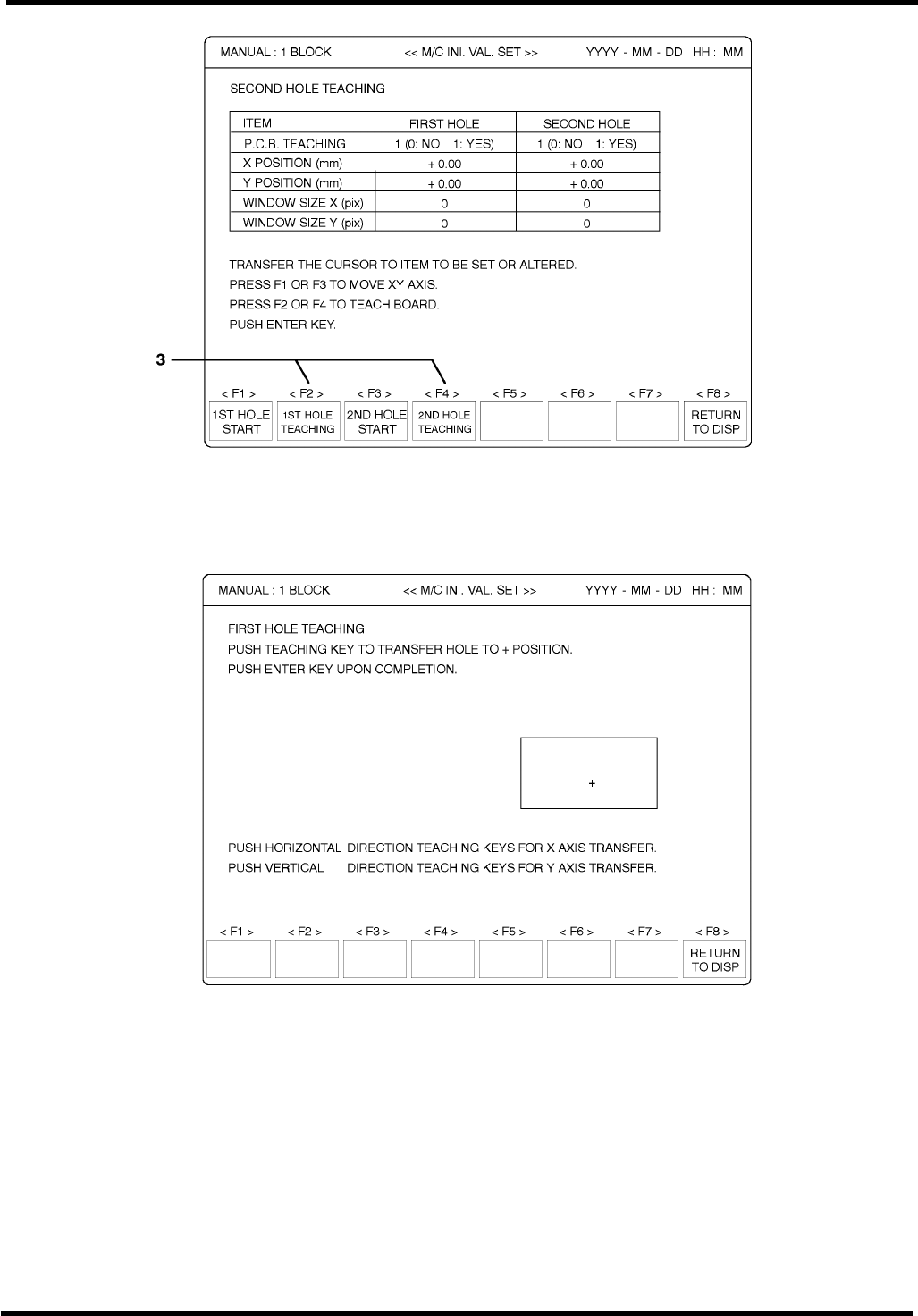

按“F2”(1ST HOLE TEACHING[第 1 孔示教])或“F4”(2ND HOLE TEAC HING[第 2 孔
示教])，用示教开关“∧、“∨”、“<”、“>”移动第 1 孔或第 2 孔使之对准识别监视
器上的标记‘+’(十字线)。
D77PCC-4X-020-A0
6.2-1
AVK3
编程手册
6.2 新识别数据的生成和编辑
4.
按“ENTER(回车)”键贮存位置信息。
5.
用示教转换开关设定识别窗。
6. 按“ENTER(回车)”键执行示教。
D77PCC-4X-020-A0
6.2-2
