AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 更换步骤 可用该步骤将指定区段的数据更换成新数据 . 以及当更改 NC 程序时在整个程序中更改某 项参数。 8. 1. 选择下一页菜单。 按“ F5 ” (MORE FUNCTION[ 其他功能 ]) 。 2. 选择更换功能 按“ F1 ” (REPLACE[ 更换 ]) 。 D77PCC-43-020-A0 3.2-20
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
2. 输入要查找的数据。
例：要查找 X 座标为 10.00mm 和 1 供料器的区段数据。
利用示教开关在相应的参数项输入查找数据。
=注=
只能查找与查找数据完全一致的数据。
3. 开始查找。
(1) 按“ENTER(回车)”键开始查找。
(按“ENTER”键查找下一个数据)
(2) 输入数据与查找数据相同的那个区段会在所有区段的最前位置显示出来。
(3) 如输入数据与查找数据不一致，将显示出错。
D77PCC-43-020-A0
3.2-19
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

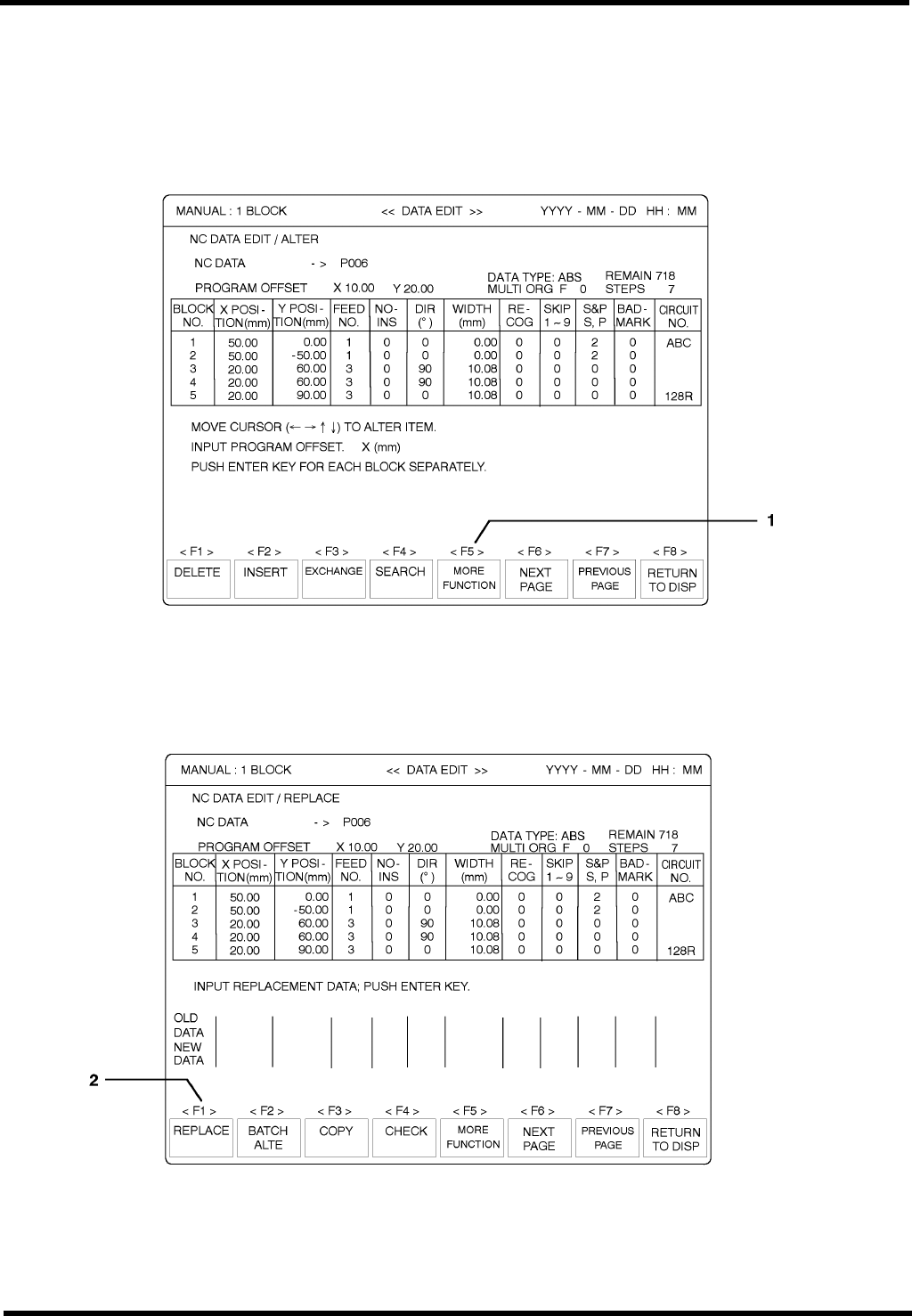

更换步骤
可用该步骤将指定区段的数据更换成新数据.以及当更改 NC程序时在整个程序中更改某
项参数。
8.
1. 选择下一页菜单。
按“F5”(MORE FUNCTION[其他功能])。
2.
选择更换功能
按“F1”(REPLACE[更换])。
D77PCC-43-020-A0
3.2-20
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

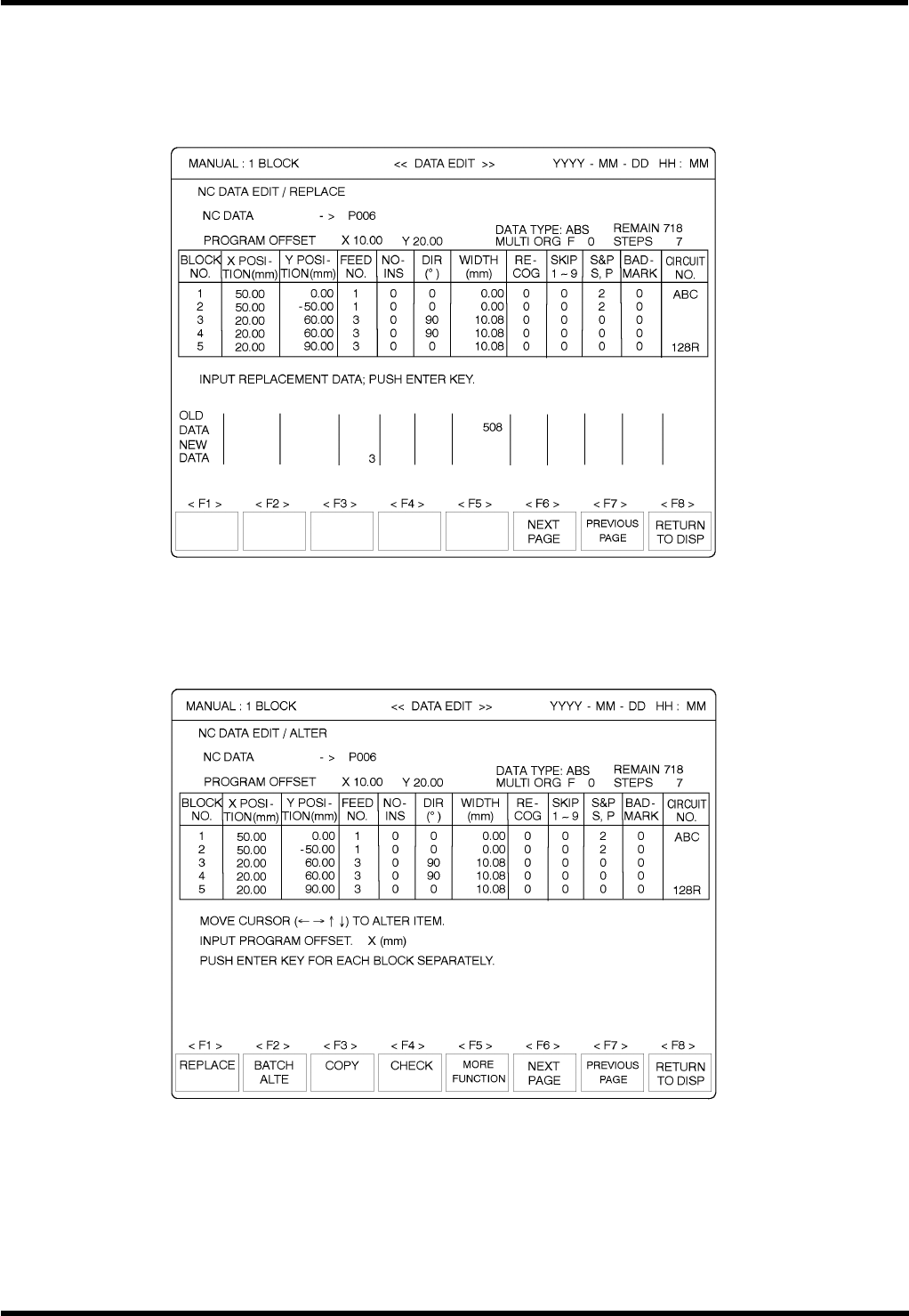

3. 输入要更换的数据。
例：要将所有插入宽度 5.08mm 区段的供料器编号都更改为 3。
(1) 在‘（OLD DATA[老数据]）’的‘（WIDTH [宽度]）’栏输入‘508’。
(2) 在‘（NEW DATA[新数据]）’的‘（FEED NO[供料器号]）’栏输入‘3’。
4.
执行更换
按“ENTER(回车)”键执行更换。
D77PCC-43-020-A0
3.2-21
