AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 10. 在各参数项中输入数据。 (1) 在输入区内移动光标， 输入各区段参数的数据。 然后按 “ ENTER( 回车 ) ” 键来设置数据。 (2) 为了修正数值，在已经按了 “ ENTER( 回车 ) ”键时，可使光标在适用的数据区内输入修 正值。在还未按“ ENTER( 回车 ) ”键时，可按“ CL ”后再输入修正值。 = 注 = 为了检查和修正数据，可以按“ F6 ” (…
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
(2)在区段 0 后输入区段号，按“ENTER(回车)”键。
(3)按“F1”(YES[是])。
D77PCC-43-020-A0
3.2-7
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
10. 在各参数项中输入数据。
(1) 在输入区内移动光标，输入各区段参数的数据。然后按“ENTER(回车)”键来设置数据。
(2) 为了修正数值，在已经按了“ENTER(回车)”键时，可使光标在适用的数据区内输入修
正值。在还未按“ENTER(回车)”键时，可按“CL”后再输入修正值。
=注=
为了检查和修正数据，可以按“F6”(NEXT PAGE[下一页])或“F7”(PREVlOUS
PAGE[前一页])来浏览未显示的区段数据。
D77PCC-43-020-A0
3.2-8
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
11. 结束 NC 数据输入。
(1) 在输入所有参数后，按“F8”(RETURN TO DISP[回复显示])。
(2)储存 NC 数据，再显示一遍 NC 数据选择栏。

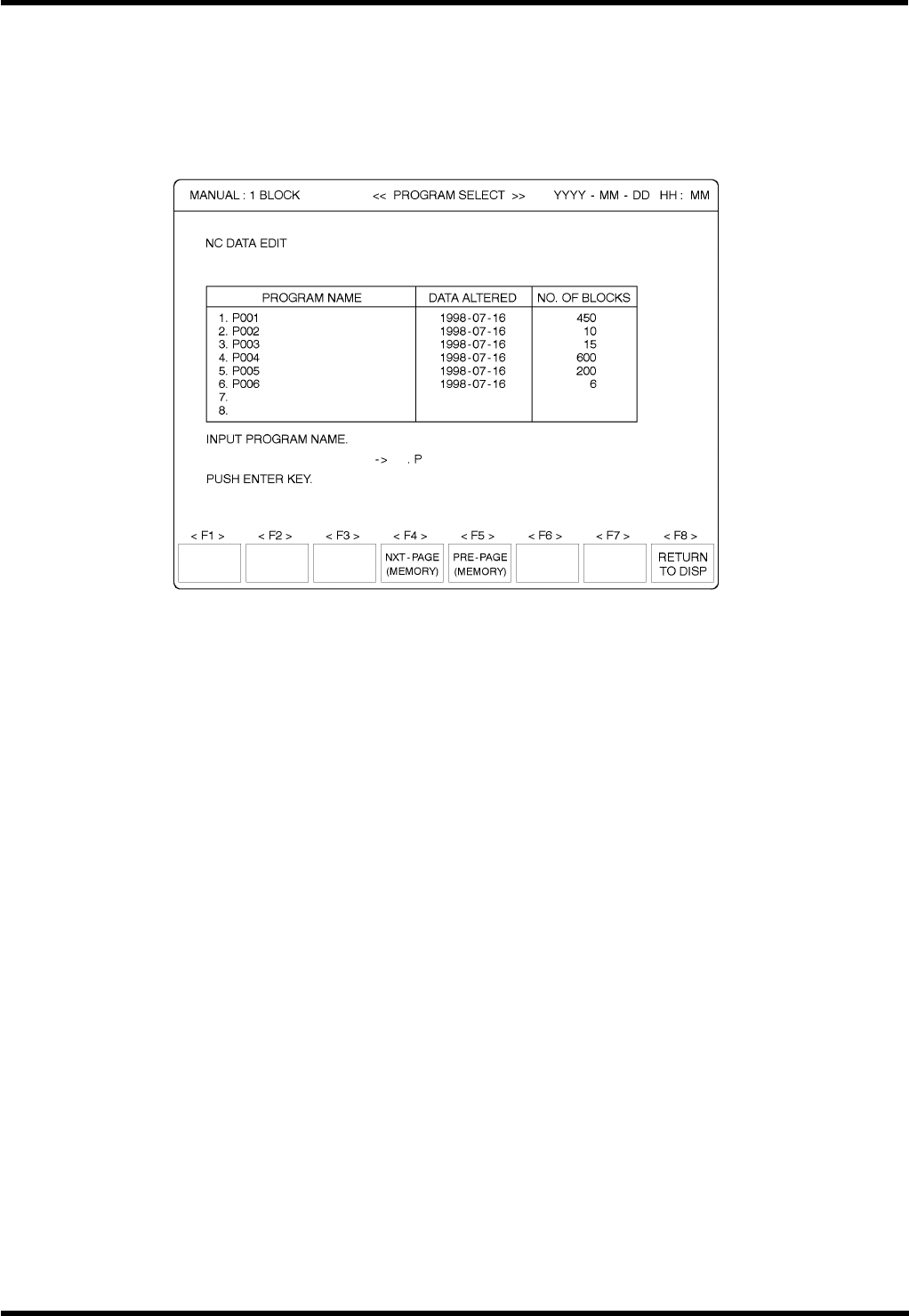

(3)如果有不用的区段，请参阅‘NC 数据编辑／删除步骤’一节删除有关区段。
D77PCC-43-020-A0
3.2-9
