AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
交换步骤
可用该步骤对指定区段之间的数据进行交换。
6.
1. 选择交换功能。
按“F3”(EXCHANGE[交换])。
2.
输入要交换的区段。
例：要对区段 N5 与区段 6 进行交换。
(1) 按“5”和“→”。
(2) 按“6”。
D77PCC-43-020-A0
3.2-17
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
3. 执行交换。
按“ENTER(回车)”键执行交换。
查找步骤
当要改变 NC 数据时可利用查找功能按该步骤寻找要改变的区段。
7.
1. 选择查找功能。
按“F4”(SEARCH[查找])。
D77PCC-43-020-A0
3.2-18
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

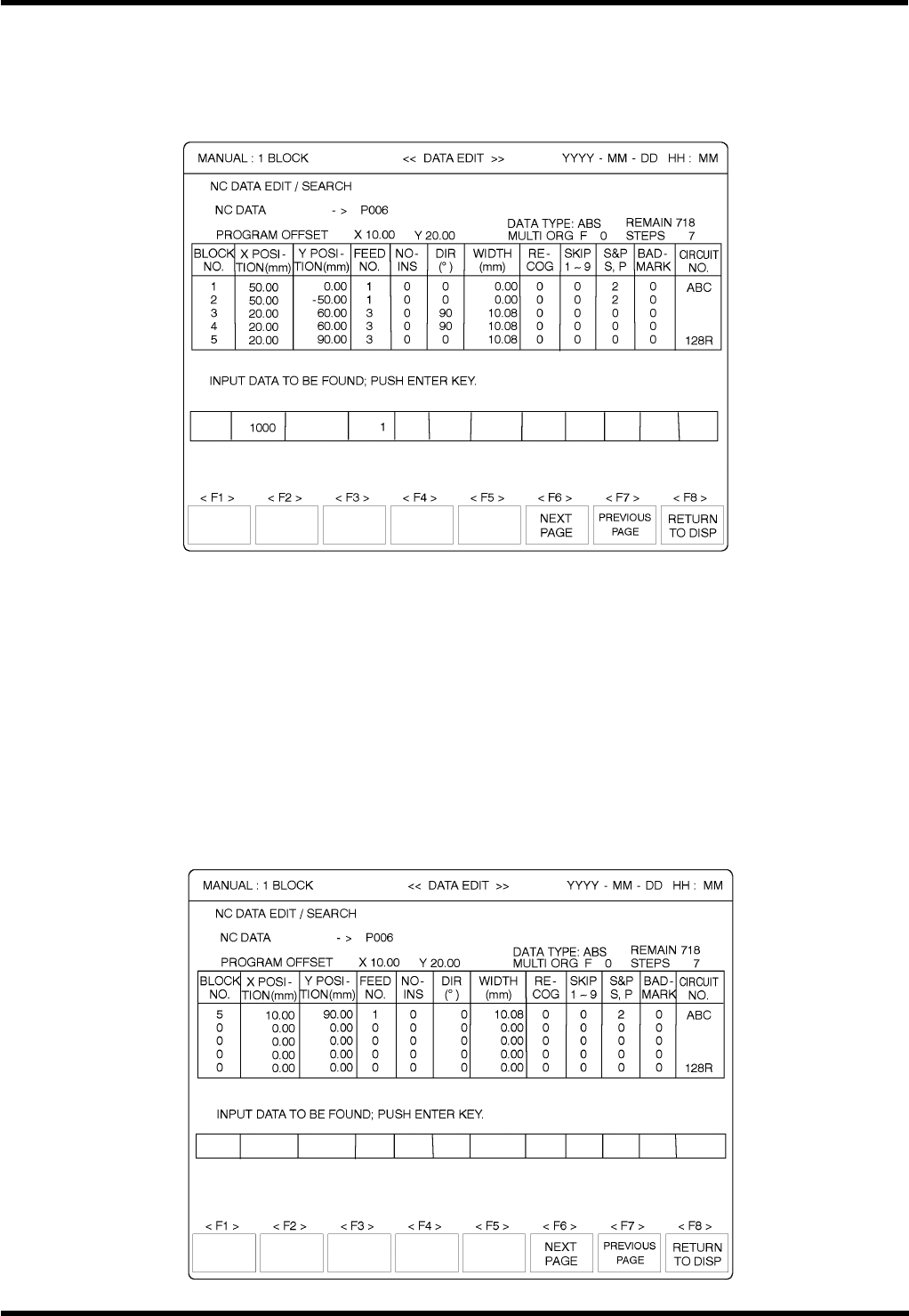

2. 输入要查找的数据。
例：要查找 X 座标为 10.00mm 和 1 供料器的区段数据。
利用示教开关在相应的参数项输入查找数据。
=注=
只能查找与查找数据完全一致的数据。
3. 开始查找。
(1) 按“ENTER(回车)”键开始查找。
(按“ENTER”键查找下一个数据)
(2) 输入数据与查找数据相同的那个区段会在所有区段的最前位置显示出来。
(3) 如输入数据与查找数据不一致，将显示出错。
D77PCC-43-020-A0
3.2-19
