AVK3 编程手册 3.1 NC 程序的设定项目 图形区重复 例 ： 在进行 4 图形区印刷线路板的下一个图形区元件插入前， 在一个图形区插入所有元 件的顺序。 H G F E D C B A Y 轴 印刷线路板 原点 X 轴 图形区 2 图形区 4 图形区 1 图形区 3 位置 编号 角度 图形区 A (Xa=10, Ya=90) 1 0° B (Xb=40, Yb=60) 2 90° 图形区 1 C (Xc=10, Yc=40)…
AVK3
编程手册
3.1 NC 程序的设定项目
(2) 输入 S&R 号码代表步重复和 S&R 区段的旋转插入角度。号码：1-4
图形区 1: 1
图形区 2: 31
图形区 3: 11
图形区 4: 21
2.
输入图形区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 输入图形区 5 和 6 区段中 A 点和 B 点的位置数据。
(2) 不需要输入图形区 2插入点的位置数据，因为已经输入过在 2～4区段内包含的补偿数据。
=注=
输入以 PC开始的元件注释，可以将插入角度自动地从 180°转换成为 0°,以及从 270°
到 90 °。
这将消除数据误差。
== 参阅 “编程手册/元件数据生成/元件数据设置项目/元件数据生成”一节。
D77PCC-43-010-A0
3.1-17
AVK3
编程手册
3.1 NC 程序的设定项目

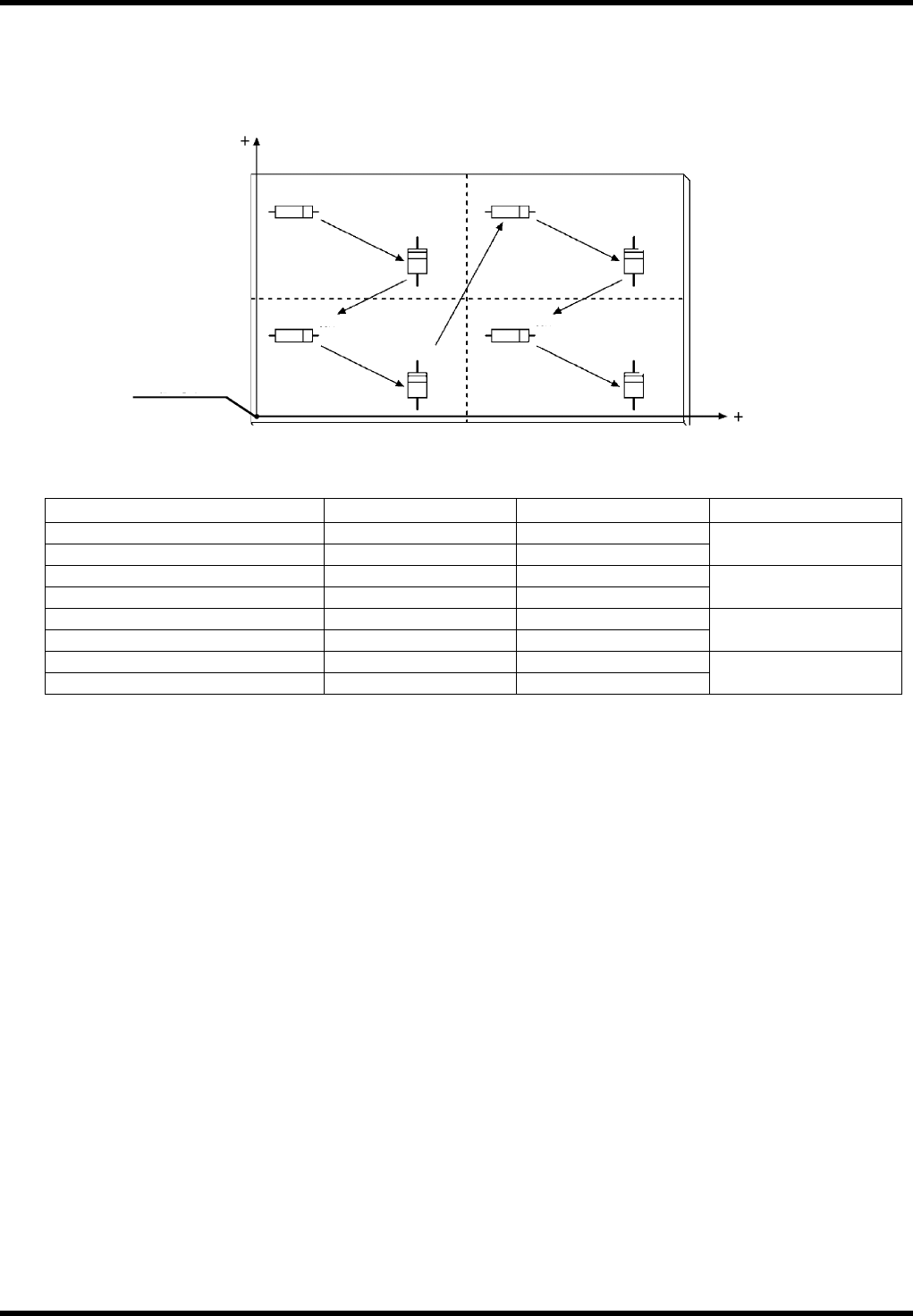

图形区重复
例：在进行 4 图形区印刷线路板的下一个图形区元件插入前，在一个图形区插入所有元
件的顺序。
H
G
F
E
D
C
B
A
Y 轴
印刷线路板
原点
X 轴
图形区 2 图形区 4
图形区 1 图形区 3
位置 编号 角度 图形区
A (Xa=10, Ya=90) 1 0°
B (Xb=40, Yb=60) 2 90°
图形区 1
C (Xc=10, Yc=40) 1 0°
D (Xd=40, Yd=10) 2 90°
图形区 2
E (Xe=60, Ye=90) 1 0°
F (Xf=90, Yf=60) 2 90°
图形区 3
G (Xg=60, Yg=40) 1 0°
H (Xh=90, Yh=10) 2 90°
图形区 4
D77PCC-43-010-A0
3.1-18
AVK3
编程手册
3.1 NC 程序的设定项目
4.
1. 从图形区 1 开始确定各图形区的补偿值。
图形区 1(0, 0)
图形区 2 (0, -50)
图形区 3 (50, 0)
图形区 4 (50, -50)
G (50, -50)
C (0, -50)
E (50, 0)
A (0, 0)
(1) 输入 1～4 区段 X 和 Y 座标的补偿数据。
(2) 设定 1～4～2 区段(图形区重复)的跳过标识符。
2. 输入图形区 1 中 A 点和 B 点的 X 和 Y 座标。
(1)输入 5～6 区段中 A 点和 B 点的位置数据。
(2)不需要输入图形区 2～4 的插入点座标数据，因为 2～4 区段包含这些图形区的补偿值。
区段
号
X 位置
(mm)
Y 位置
(mm)
供料
器号
不插入
插入
(°)
宽度
(mm)
识别
跳过
1 - 9
步重复
不良
标记
电路号
1 0 0 1 0 0 0 0 0 2 0
2 0 -50 1 0 0 0 0 0 2 0
3 50 0 1 0 0 0 0 0 2 0
4 50 -50 1 0 0 0 0 0 2 0
5 10 90 1 0 0 5.08 0 0 0 0
6 40 60 2 0 90 5.08 0 0 0 0
