AVK3 编程手册 3.1 NC 程序的设定项目 12. 指定 S&R （步重复）。 步重复和图形区重复是专用参数，它指示机器在同一块线路板（划分图形区的印刷线路 板）的其他部位重复某一基本图形区的指令。 图形旋转插入角（适用于终端座标）也受以下代码的指令： 代码 含义 0 标准状态 1 步重复 / 无旋转 2 图形区重复 / 无旋转 11 步重复 /90° 旋转 12 图形区重复 /90° 旋转 21 步重复 /180° 旋转…
AVK3
编程手册
3.1 NC 程序的设定项目
10. 确定插入跨距。
宽度：
指定切刀和砧座的插入跨距宽度。跳线的供料长度也由该值决定。
例：当插入跨距指定为 10.00 mm 时。
=注=
当切刀和砧座位于原点时，它们的宽度为 5mm。
10 mm 间距
砧座
切刀
当切刀和砧座都位于它的原点时，两者
的宽度均为 5mm。若插入宽度设定为
10mm，则切刀和砧座应再移开 5mm。
11. 插进一个跳过区段。
跳过：
这是不执行 NC 数据中若干特定区段的代码。
设定 0 为不履行跳过，设定其它数字则为要跳过若干区段。
代码 含义
0
无条件执行的区段。
7
无条件跳过的区段。
1 ~ 6
8, 9
这些数字指定要无条件跳过的区段。
如果该跳过的区段号与程序选择时指定的跳过区段号相同，就会跳过该区段；
如果两者不相同，该区段就不执行跳过。
D77PCC-43-010-A0
3.1-9
AVK3
编程手册
3.1 NC 程序的设定项目
12. 指定 S&R（步重复）。
步重复和图形区重复是专用参数，它指示机器在同一块线路板（划分图形区的印刷线路
板）的其他部位重复某一基本图形区的指令。
图形旋转插入角（适用于终端座标）也受以下代码的指令：
代码 含义
0
标准状态
1
步重复/无旋转
2
图形区重复/无旋转
11
步重复/90°旋转
12
图形区重复/90°旋转
21
步重复/180°旋转
22
图形区重复/180°旋转
31
步重复/270°旋转
32
图形区重复/270°旋转
==
有关这些设定的细节，请参阅本节中“划分图形区的印刷线路板 NC 数据生成”。

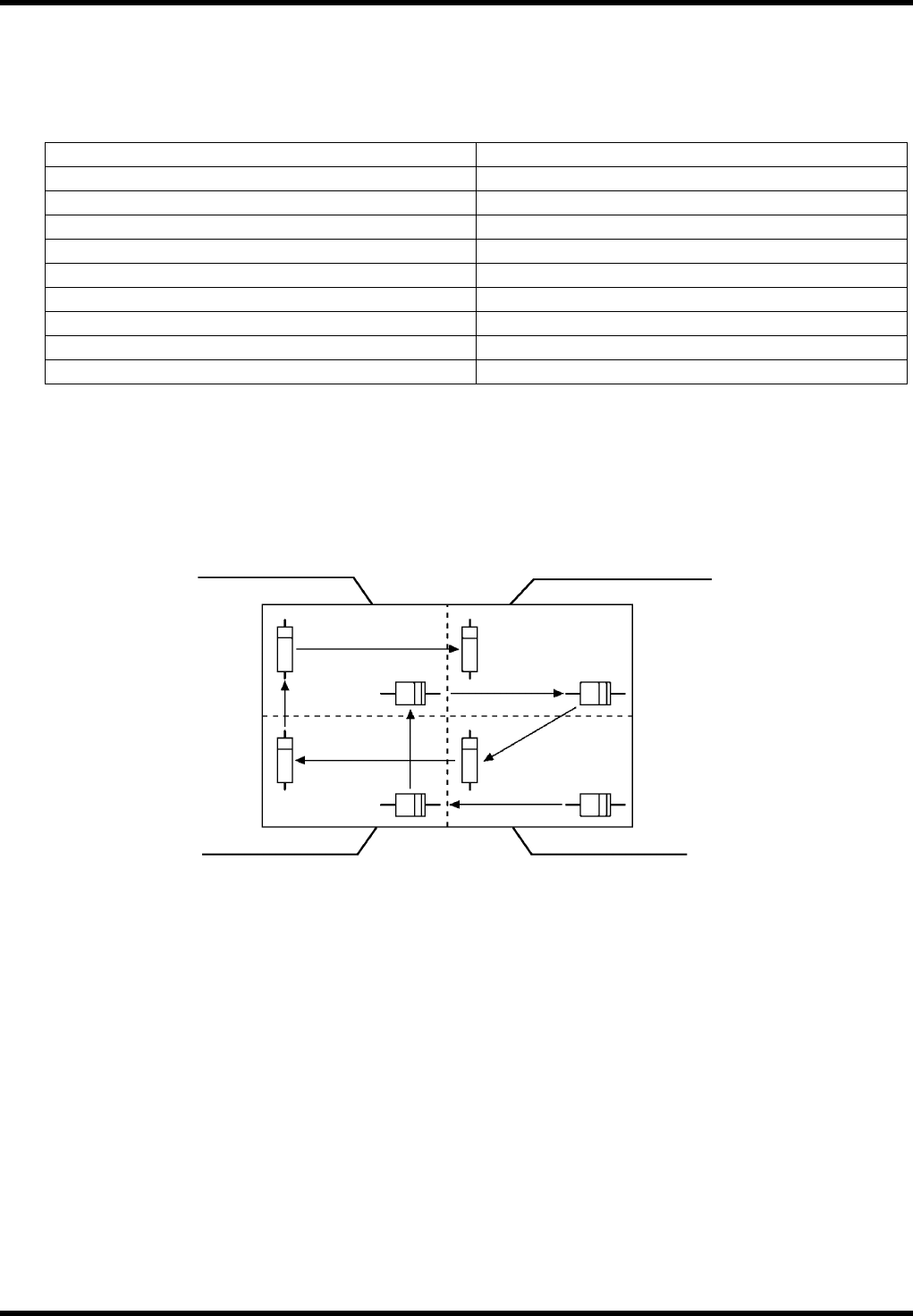

步重复：
在进行下一种元件插入前，在全部图形区插入同一种元件。
第二图形区
第
一图形区
第四图形区
第三图形区
D77PCC-43-010-A0
3.1-10
AVK3
编程手册
3.1 NC 程序的设定项目

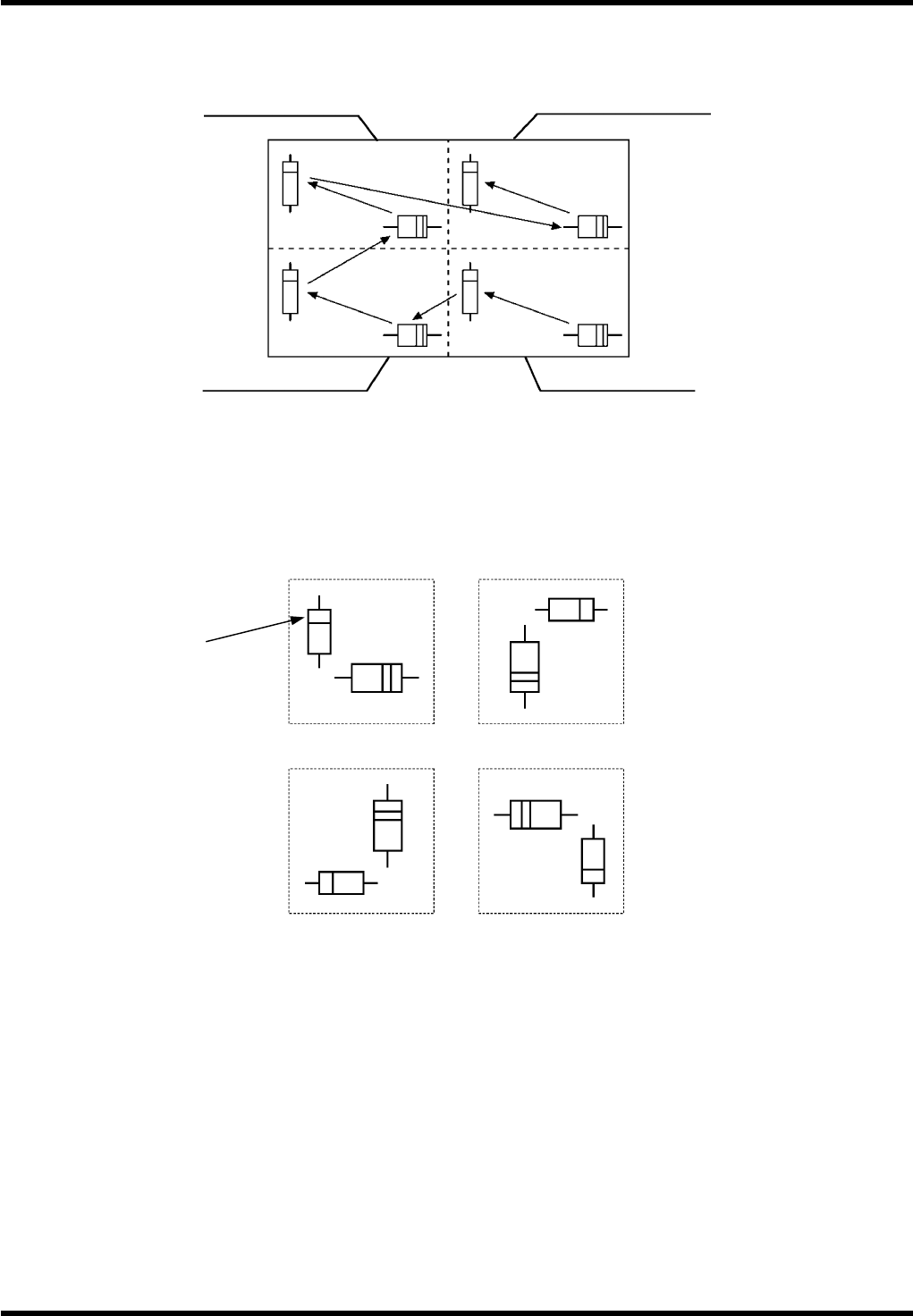

图形区重复：
在进行下一个图形区插入前，所有的元件都插在一个图形区内。
=注=
对于步重复和图形区重复，第一图形区的补偿值(X，Y 位置) 始终为(0，0)。
第二图形区
第一图形区
第三图形区
第四图形区
图形旋转插入：
图形插入时按顺时针方向旋转，首个插入图形取为基准。
第一次插入图形的第一个插入点被认为是基准点。该基准点不能删除或跳过，若该
基准点~被删除或跳过，那么下一个新的基准点的 NC 示教必须将该点登记为新的基准
点，否则将会导致不正确的 XY 坐标插入。
=备注=
但是，若基准点插入被暂时阻止，则没有插入指令(代码 NO INS)可用。这样，就不
会发生不正确的 XY 坐标插入，从而不需要新基准点的 NC 示教。
基准点
180°
270°
90°
0° (基准)
D77PCC-43-010-A0
3.1-11
