AVK3
编程手册
4.2 新元件数据的生成和编辑
查找步骤
当要更改元件数据时，可利用查找功能按该步骤寻找要更改的数据。
6.

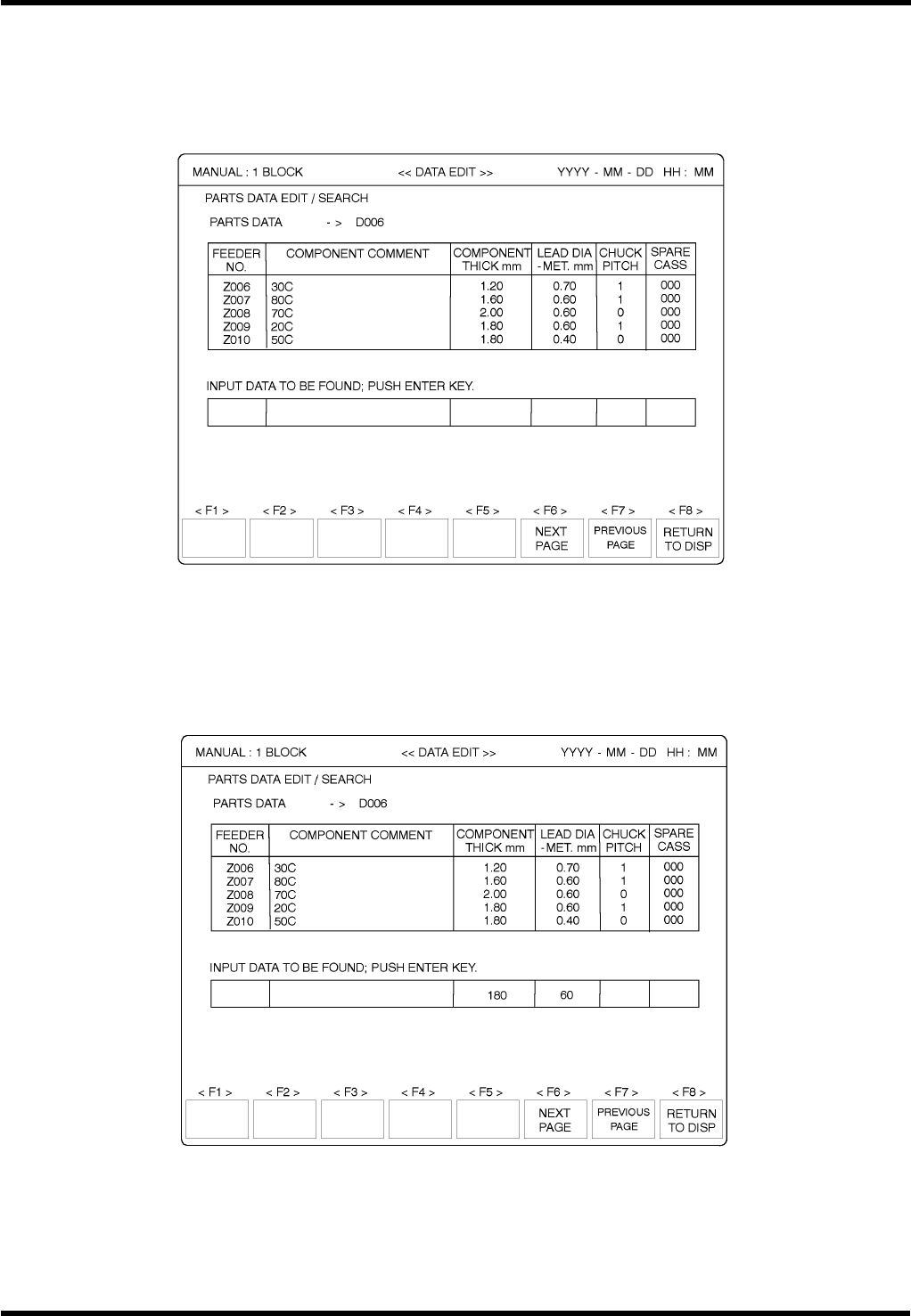

1. 选择查找功能。
按“F3”(SEARCH[查找])。
2.
输入要查找的数据。
例：要查找元件厚度为 1.80 mm 和引脚直径为 0.6 mm 的区段。
利用示教开关在相应的参数项输入查找数据。
D77PCC-4R-050-A0
4.2-14
AVK3
编程手册
4.2 新元件数据的生成和编辑

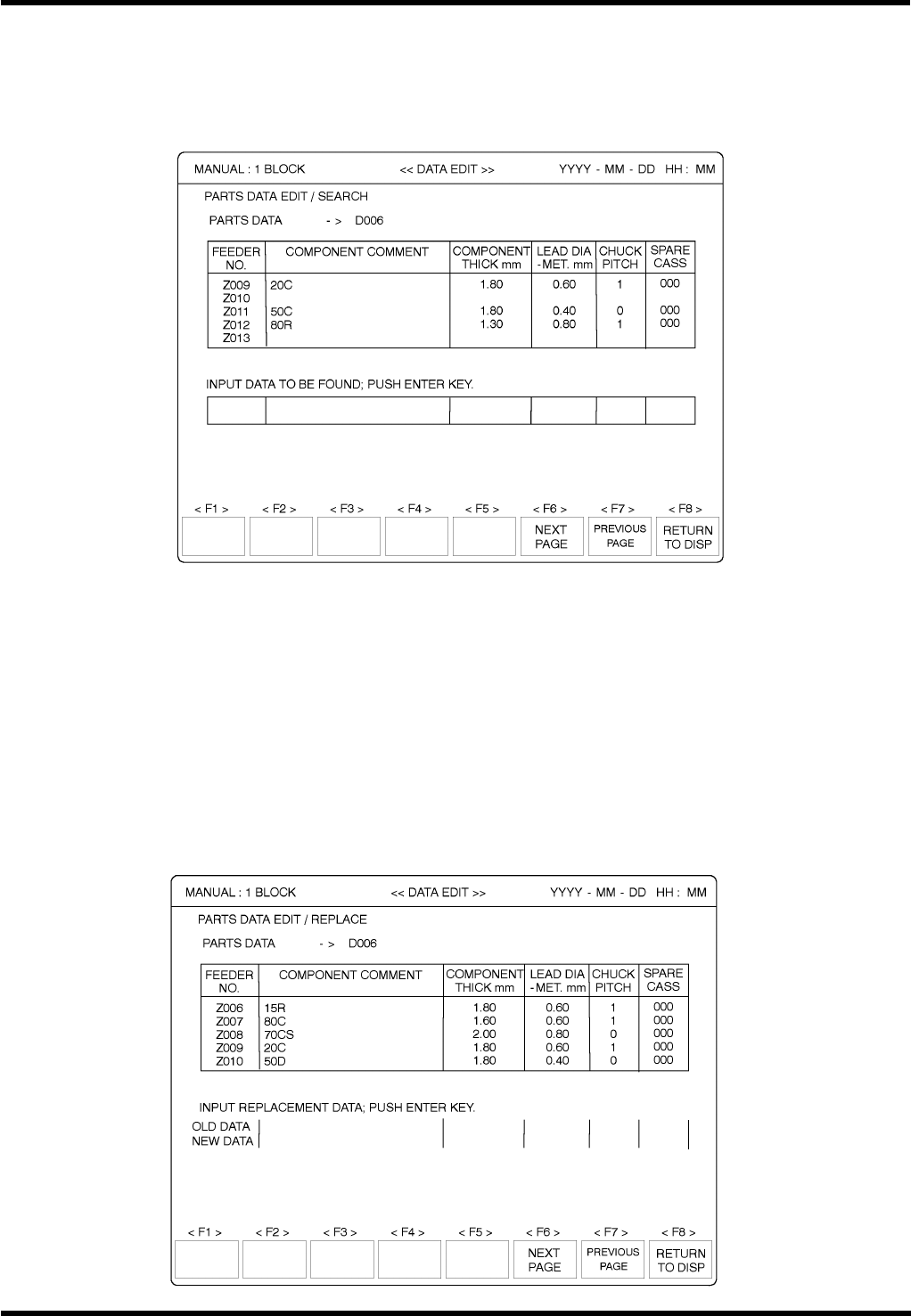

3. 开始查找。
(1) 按“ENTER(回车)”键开始查找。(再按“ENTER”键查找下一个数据)
(2) 输入数据与查找数据相同的那个区段会显示在各区段的最前位置。
(3) 如果输入数据与查找数据不一致，会显示出错。
=参阅=
从光标位置按递增次序执行查找。
更换步骤
可用该步骤将指定区段的数据更换成新数据，以及在更改元件程序时对整个程序中的某
一项参数进行更改。
7.
1. 选择更换功能。
按“F4”(REPLACE [更换])。
D77PCC-4R-050-A0
4.2-15
AVK3
编程手册
4.2 新元件数据的生成和编辑
2. 输入要更换的数据。
例：要将‘COMPONENT COMMENT (元件说明)’为 15R 的所有‘LEAD DIAMET(引脚直
径)’数据更换成 0.65 。
(1) 在‘OLD D ATA(老数据)’的‘COMPONENT COMMENT(元件说明)’栏输入 15R。
(2) 在‘NEW DATA(新数据)’的‘LEAD DIAMET(引脚直径)’栏输入 0.65 。
3. 执行更换。
按“ENTER(回车)”键执行更换。
D77PCC-4R-050-A0
4.2-16
