AVK3 编程手册 7.1 顺序编带数据的生成和操作 7.1.2 元件数据的生成 通过在元件数据中将所有备用供料器 120 站设备 （ Z1 至 Z121 ） /60 站设备 （ Z1 至 Z60 和 Z121 ） 设定为 ‘ 0 ’ ， 时， 使之能执行顺序编带功能。 为应用单元件编带， 将 Z1 至 Z121 （ 120 站设备） / Z1 至 Z60, Z121 （ 60 站设备）设定为备用供料器， 并至少在一个任意地点 输入一个…
AVK3
编程手册
7.1 顺序编带数据的生成和操作
7.1. 顺序编带数据的生成和操作
D77PCC-4V-010-A0
7.1.1 NC 程序的生成
顺序编带是将元件按插入次序排列于其上的纸带。所以在插件时，供料架不动，元件从
同一个元件供料位置依次插到印刷线路板上。为了将顺序编带上的元件插到印刷线路板上，
必须编制好顺序编带用的 NC 程序。在一个 NC 程序中，可以用顺序编带，也可用单元件编
带(只有同一种元件的编带)。
本节仅讲述与一般 NC 程序(即在该程序中，使用单个编带来插入元件)不同的地方。
顺序编带数据生成的步骤
1.
1. 指定供料器编号
用顺序编带进行插件时， 指定了供料器编号，以从元件数据中指定的供料器编号中
读出数据，例如元件厚度或引脚直径等。因为这并未指定供料器料架，所以此编号适用
于元件数据中指定的供料器(这并不适用于供料器料架的编号)。
2. 指定 S&R(步重复)
当不使用此功能，对 S&R 输入代码‘0’(不重复)。
3.
生成空程序段
在插件程序段后生成一个空程序段。因为在顺序编带中生产一个印刷线路板的元件
是依次排列的。为了区分各印刷线路板的元件，在编带上应留有间隙(元件的空隙区)， 所
以设置空程序段以提供编带上的间隙。
对于空程序段的 X 和 Y 座标，指定其他元件不受影响的位置，且务必在不插件区输
入‘0’(插入)。

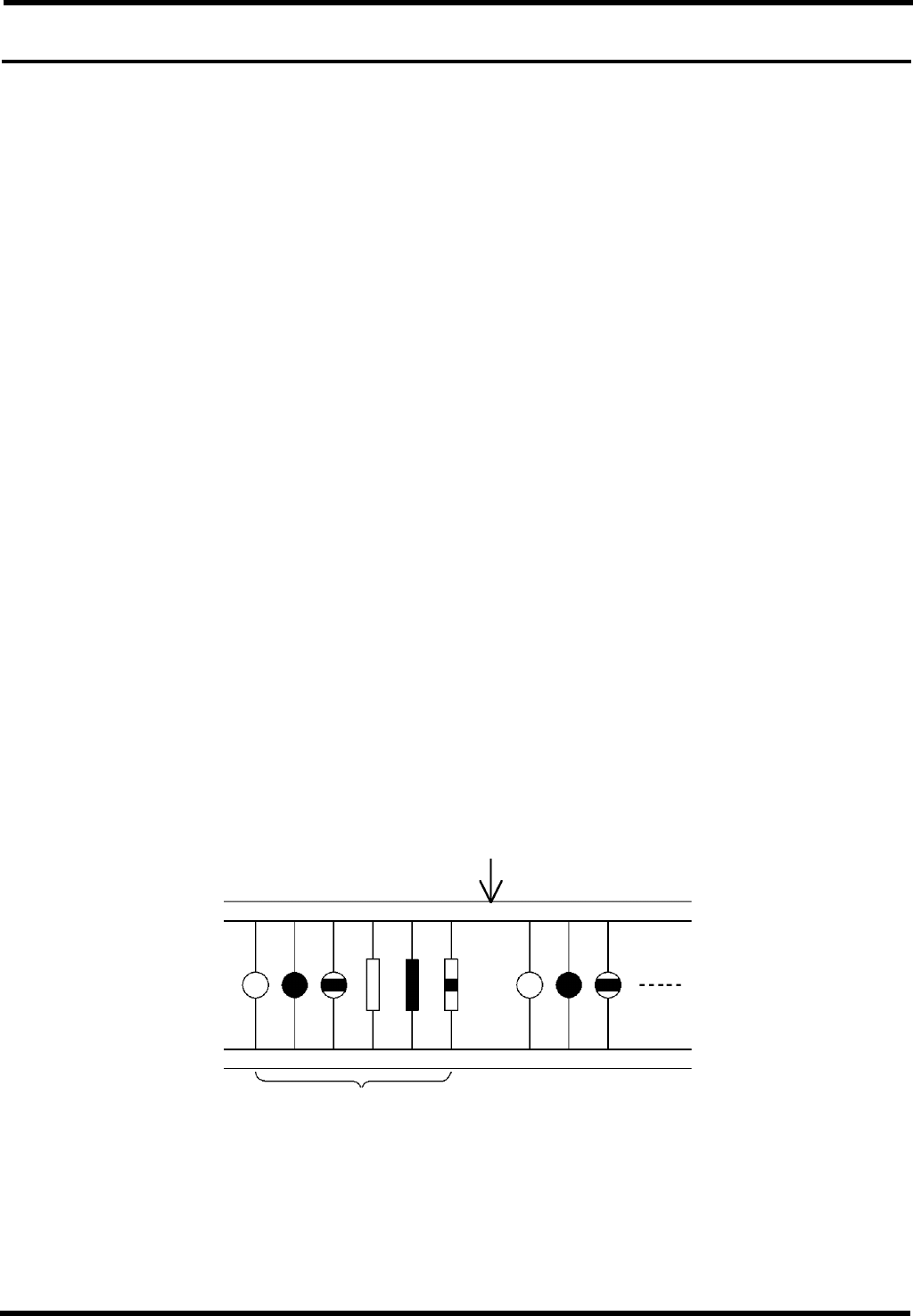

1 块印刷线路板的元件
间隙
D77PCC-4V-010-A0
7.1-1
AVK3
编程手册
7.1 顺序编带数据的生成和操作
7.1.2 元件数据的生成
通过在元件数据中将所有备用供料器 120 站设备（Z1 至 Z121）/60 站设备（Z1 至 Z60
和 Z121）设定为‘0’，时，使之能执行顺序编带功能。为应用单元件编带，将 Z1 至 Z121
（120 站设备）/ Z1 至 Z60, Z121（60 站设备）设定为备用供料器，并至少在一个任意地点
输入一个非‘0’值。注意，如果应用输入非‘0’值的 Z 编号，即能够执行 Z 替换功能。
生成所用全部元件(1 块印刷线路板的元件)的元件数据。
本节仅讲述与通常生成元件数据不同的地方（设定为用单元件编带插件的数据）。
元件数据生成的步骤
2.
1. 设定为备用供料器。
对全部备用供料器输入‘0’。
2. 输入元件数据
生成 1 块印刷线路板(每种)元件的数据。
在‘空程序段生成’所示的例子中, 输入 Z1 至 Z6(6 种元件)的数据。
D77PCC-4V-010-A0
7.1-2
AVK3
编程手册
7.1 顺序编带数据的生成和操作
7.1.3 由顺序编带插入元件
本节讲解由顺序编带插入元件的步骤。
步骤
3.
1. 将顺序编带装上供料器料架。
顺序编带只能装在 Z1 和 Z6 上
(1)当在交换或准备模式中选择 ZL：装于 Z1 。
(2)当在交换或准备模式中选择 ZR：装于 Z61 。 ———
(3)当选择连接模式时： 装于 Z1 。
=提示=
在作下一次的生产准备时单元件编带可以装到供料器料架上。
（120 站设备）
2.
检查元件数据。
检查在元件数据中是否将全部备用供料器置‘0’。
3. 选择数据。
选择 NC 数据和元件数据。
4.
生产印刷线路板。
使插件机在自动模式运转。
=备注=
如果出现插件错误，是不能补插的。
如果出现插件错误，按“START(起动)”跳过此步的插件。
插件机将停止显示出错信息。
D77PCC-4V-010-A0
7.1-3
