AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.3 执行起始区段功能
在半自动模式时，检查数据可以从 NC 数据的中间开始。

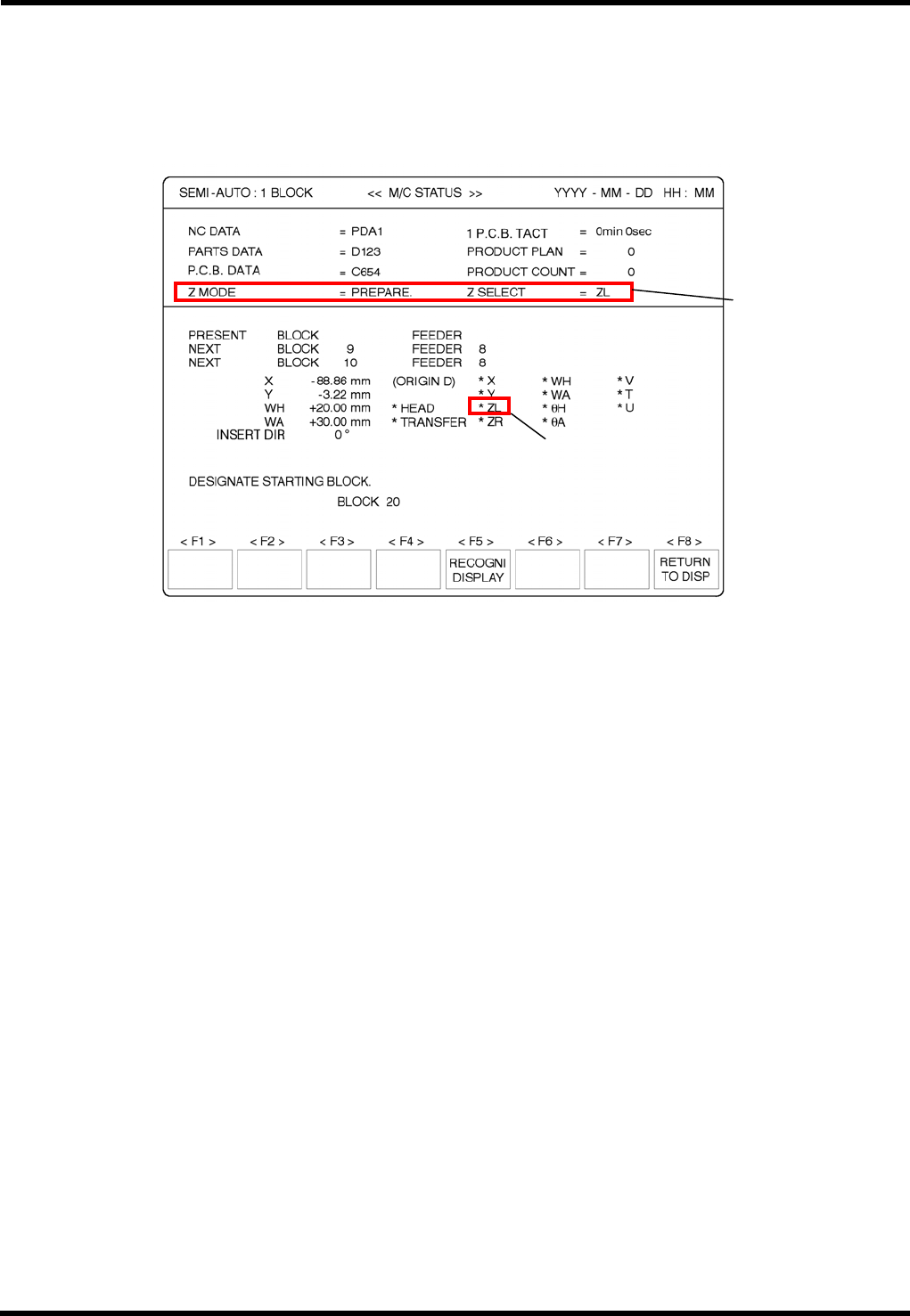

在插件机停止时，通过按“F1”(STARTING BLOCK[起始区段])键,显示输入栏，输入起
始图形段。
=备注=
(120 站设备)
(120 站设备)
起动插件机时，务必先按“ENTER(回车)”键，然后按“START(起动)”键。
不能把当前区段以前的区段指定为执行起始区段。
D77PCC-4W-010-A0
8.1-6
AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.4 XY 示教功能(NC 示教)
在由识别监视器检查印刷线路板时可以进行 XY 示教。当在半自动模式中要示教的区段
是当前区段时可以通过按“F1”(NC TEACHING[NC 示教])来执行该功能。
此功能可以用于 1 区段作用模式中。
XY 示教(NC 示教)的步骤
3.
1. 停机。
在变更 NC 座标的区段中，按主操纵盘上的“1BLOCK(1 区段)”键，使插件机停止在此
区段。

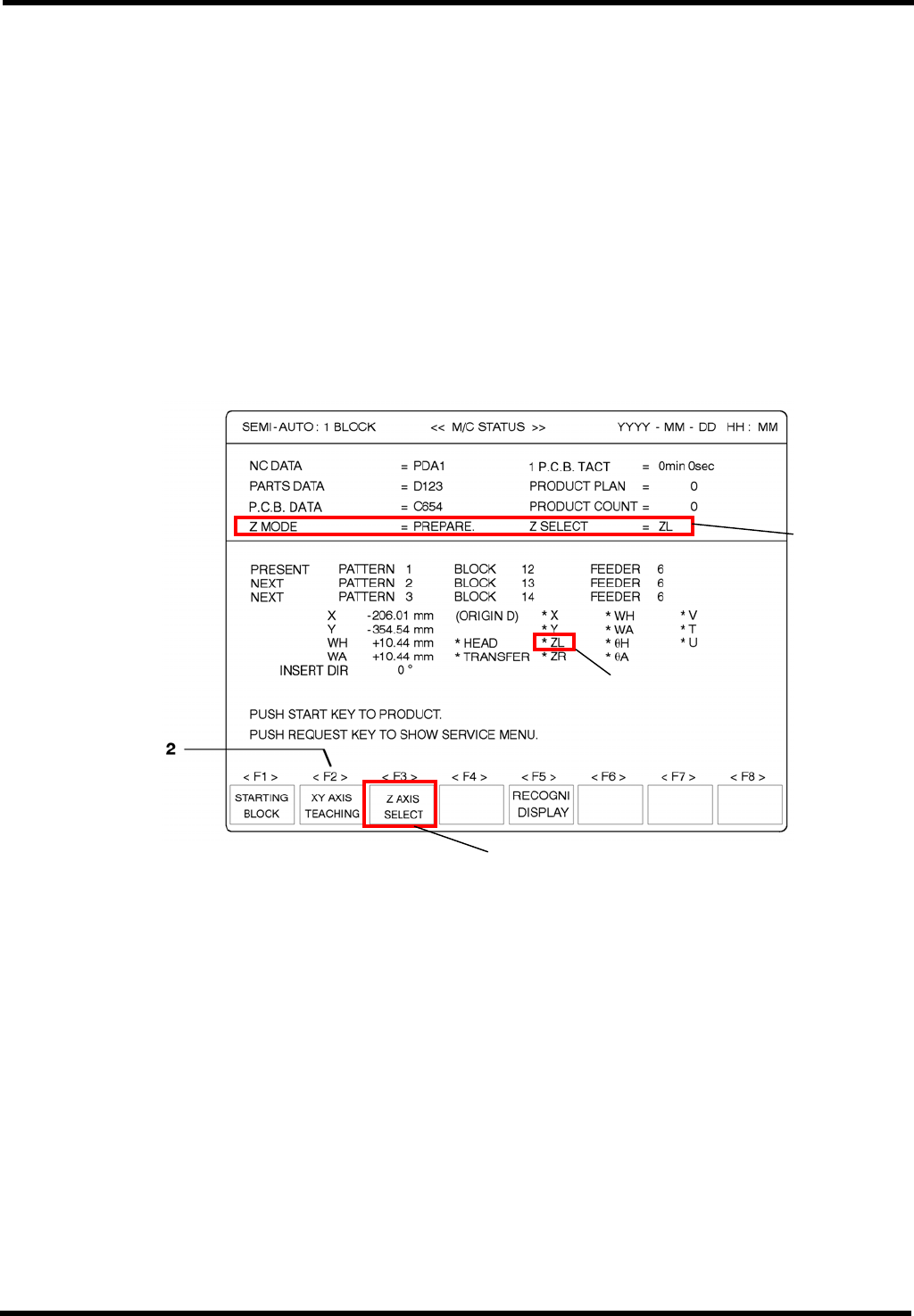

2. 设定为示教模式。
按“F2”(TEACHING[示教])键，调出示教栏。
3.
设定为 NC 示教模式。
(120 站设备)
(120 站设备)
(120 站设备)

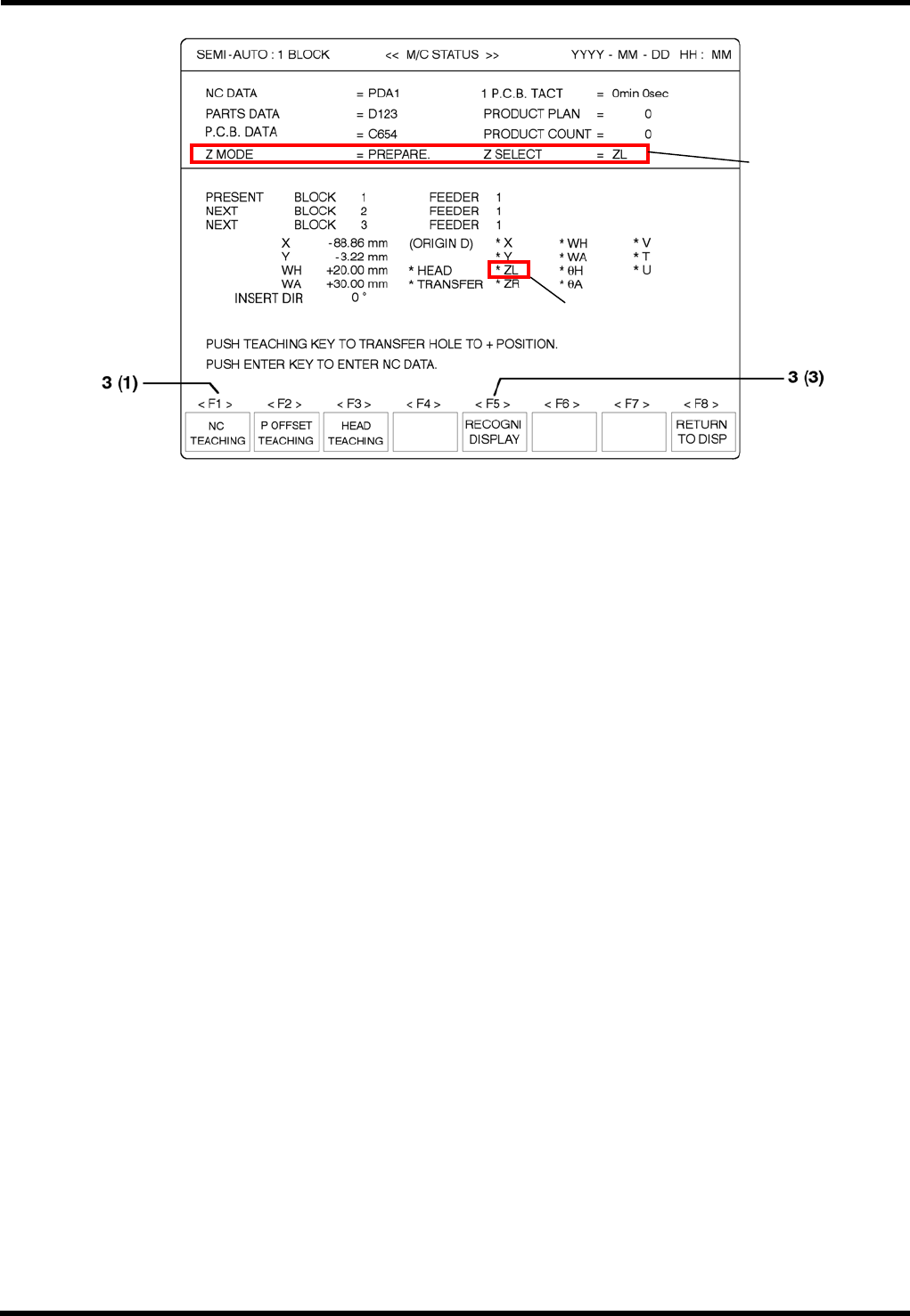

(1) 按“F1”(NC TEACHING[NC 示教])，调出 NC 示教栏。
(2) XY 工作台移到摄象机下面。
(3) 在由识别监视器检查印刷线路板上的插入点时，按主操纵盘上的“<”、“>”、“∧”、
“∨”移动 XY 工作台。(按“F5”可将屏幕显示转换到识别监视器。)
(4) 按“ENTER(回车)”键确认数据(区段的 NC 数据被变更)。
=注=
按“F5”(RECOGNI DISPLAY[识别显示])显示识别监视器。
再按“F5”(RECOGNI DISPLAY[识别显示])键或按“REQUEST(请求)”键可使屏
幕复原。
D77PCC-4W-010-A0
8.1-7
AVK3
编程手册
8.1 半自动运转(检查运转)
=注=
(120 站设备)
(120 站设备)
对于分区插件的印刷线路板，可以用主操纵盘上的“←”和“→”键来选择图形区
或区段。
在图形的 NC 示教中，向插件机示教的图形数据用于全部图形的全部区段。(NC 数
据的图形数据被变更。)
在区段的 NC 示教中，全部图形区段的数据被变更。
4.
屏幕显示复原。
示教结束后，按“F8”(RETURN TO DISP[回复显示])取消示教模式。
