AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 = 注 = 应按递增次序指定拷贝区段的范围。 3. 执行拷贝。 按“ ENTER( 回车 ) ”键执行拷贝。 D77PCC-43-020-A0 3.2-25
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

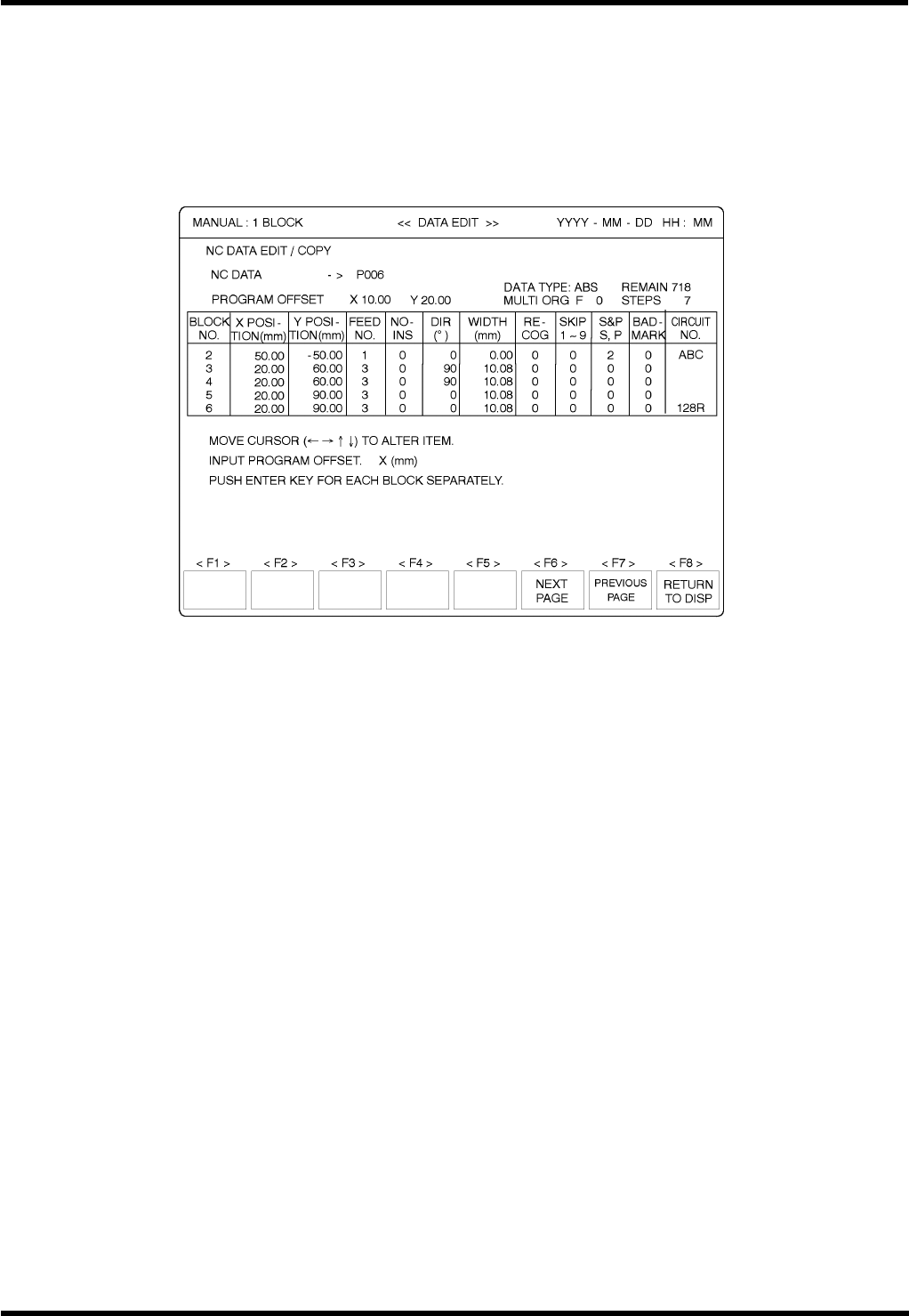

拷贝步骤
可以按该步骤在指定区段后将指定区段的数据拷贝下来。
10.
1. 选择拷贝功能。
按“F3”(COPY[拷贝])。
2.

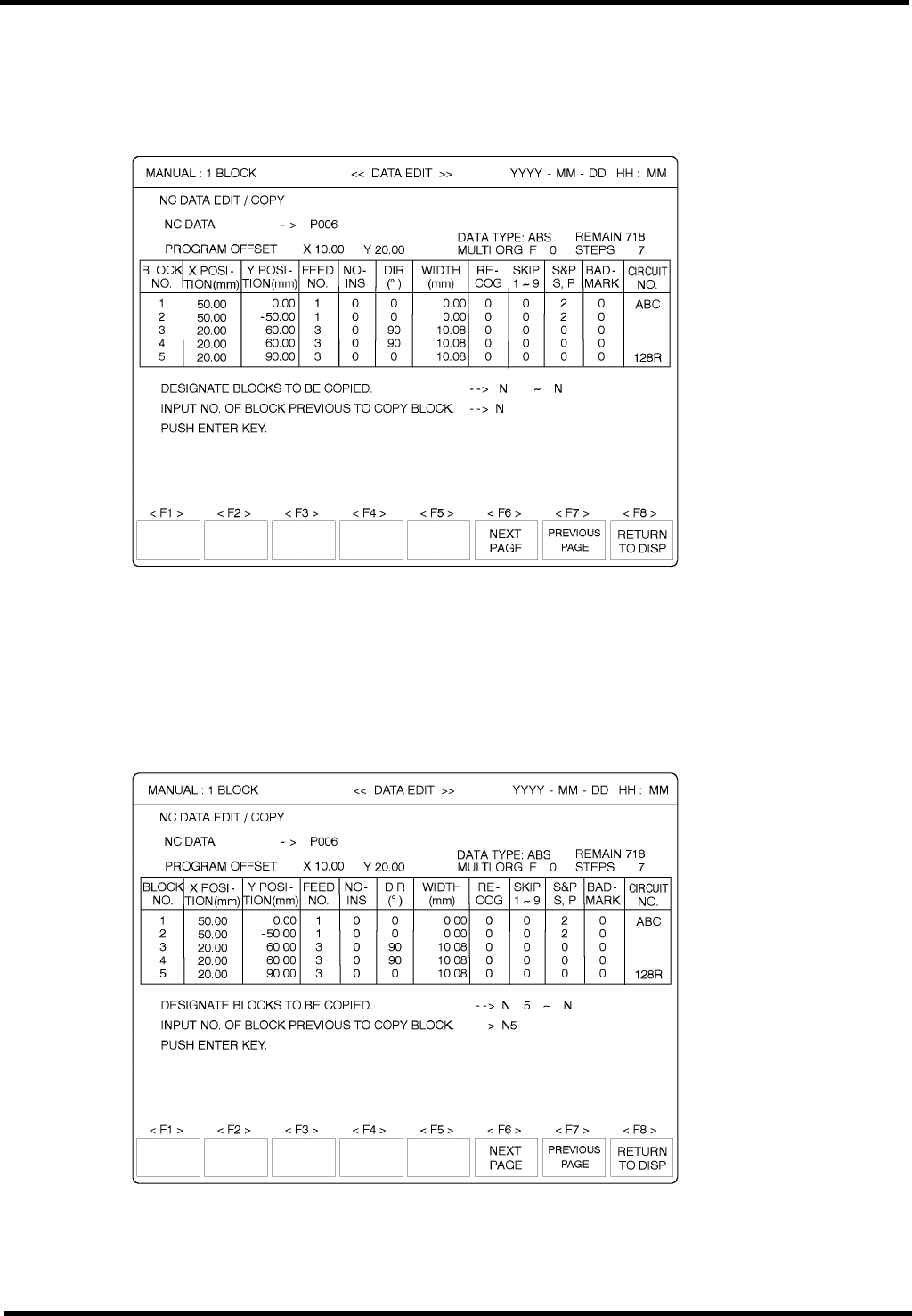

指定要拷贝的区段范围和区段。
例：在 N5 后拷贝区段 N5 的数据。
(1) 按“5”。(指定范围)
(2)按“5”。(指定要拷贝到哪个位置)
D77PCC-43-020-A0
3.2-24
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
=注=
应按递增次序指定拷贝区段的范围。
3. 执行拷贝。
按“ENTER(回车)”键执行拷贝。
D77PCC-43-020-A0
3.2-25
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

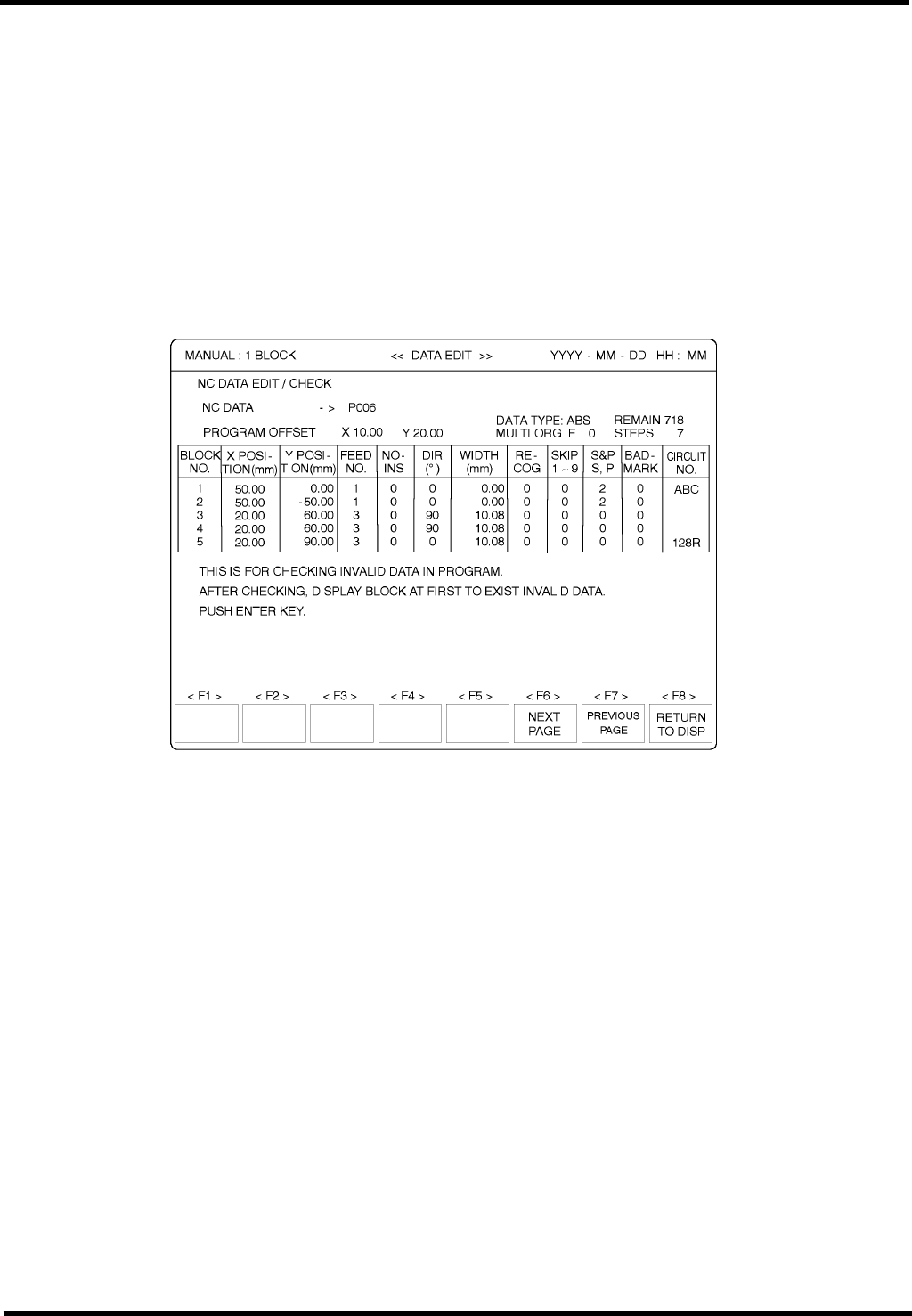

诊断步骤
可用该步骤检查不能执行的 NC 数据和显示各区段的数据。
在以下几种情况下进行检查：
当从主计算机下载无效指令的 NC 数据时；
当在步重复状态下生成步重复和图形区重复的数据时；
当生成具有多个不良标记区段的数据时；
当在不要求不良标记的区段生成不良标记时。
11.
1. 选择诊断功能。
按“F4”(CHECK[检查])。
2.
执行诊断
按“ENTER(回车)”键执行诊断。
(1) 如果没有不能执行的 NC 数据，就会显示上图中所示的信息。
D77PCC-43-020-A0
3.2-26
