AVK3 编程手册 6.1 印刷线路板识别数据的生成和编辑 3. 为补偿印刷线路板的歪斜，用同样方法确定第 2 个孔。 = 备注 = 识别数据名称与 NC 数据名称相同 ( 不能改变 ) 。 = 提示 = 尽管第 2 个孔 ( 基准孔 ) 可以在印刷线路上自由指定， 不过用以下方法设定它的位置 可以提高识别补偿的效果。 指定第一孔的对角处为第二孔 第 二孔 第一孔 D77PCC-4X-010-A0 6.1-3
AVK3
编程手册
6.1 印刷线路板识别数据的生成和编辑
6.1.2 识别数据的生成
识别数据生成的步骤
1.

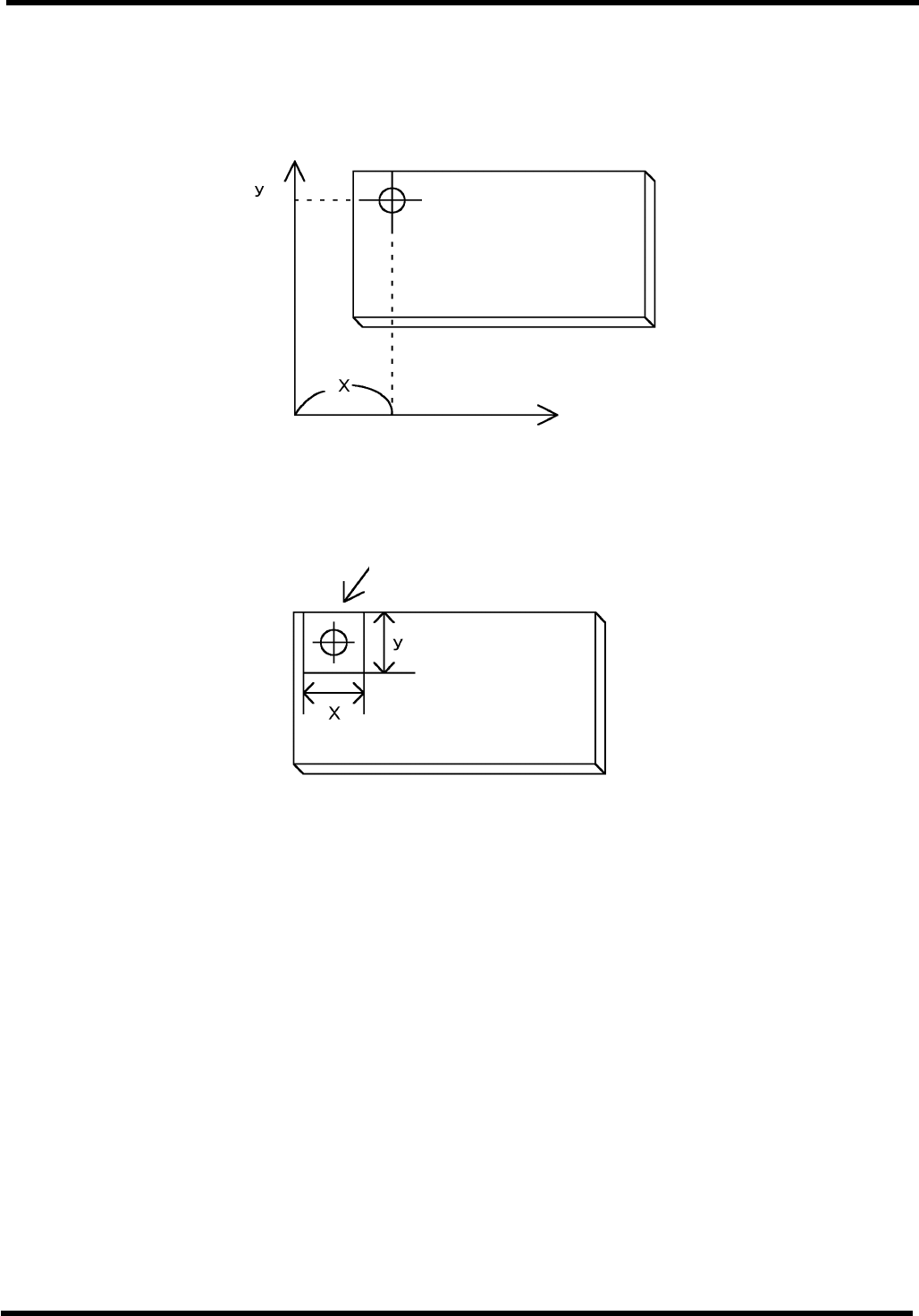

1. 确定识别座标(X 和 Y 均为 0.00～999.99 mm)。
NC 数据的原点
(
0，0
)
2.
确定识别窗尺寸。(X：0-511，Y：0 ~ 479)
识别窗
=提示=
对识别座标指定任一孔作为印刷线路板的基准。识别座标可以在印刷线路板上自由
指定。
D77PCC-4X-010-A0
6.1-2
AVK3
编程手册
6.1 印刷线路板识别数据的生成和编辑
3. 为补偿印刷线路板的歪斜，用同样方法确定第 2 个孔。
=备注=
识别数据名称与 NC 数据名称相同(不能改变)。
=提示=
尽管第 2 个孔( 基准孔)可以在印刷线路上自由指定，不过用以下方法设定它的位置
可以提高识别补偿的效果。
指定第一孔的对角处为第二孔
第
二孔
第一孔
D77PCC-4X-010-A0
6.1-3
AVK3
编程手册
6.1 印刷线路板识别数据的生成和编辑
D77PCC-4X-010-A0
6.1-4
