AVK3 编程手册 8.1 半自动运转(检查运转) 4. 开始半自动运转。 (1) 按“ START( 起动 ) ”键。 (2) 检查 X-Y 工作台到达的位置。如果发现数据有错应予纠正。如果未发现错误，则进行自 动运转。 =注= 如果在半自动运转中发现问题，按“ 1BLOCK ( 1 区段)”键或紧急停机开关停止插 件机的运转。 当按紧急停机开关停机时，插入头轴不停在它的原点，所以要转动手轮使它还回原 点，方可重新起动运转。 D77P…
AVK3
编程手册
8.1 半自动运转(检查运转)
2.
选择半自动运转模式。

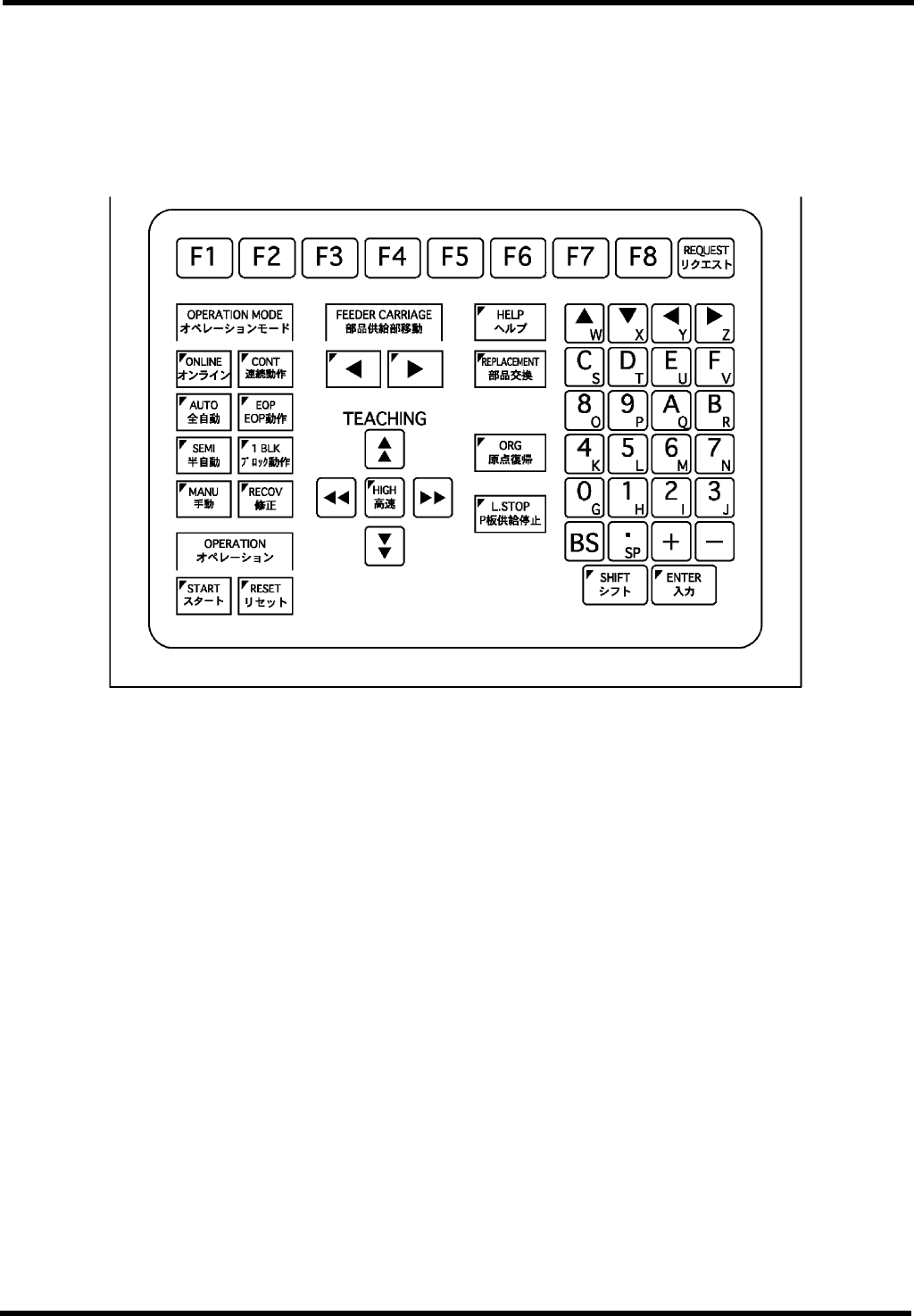

(1) 按“SEMI(半自动)”键。
(2) 通过检查 NC 数据名称和元件数据名称，检查被选定的要检查的程序。
(120 站设备)
(120 站设备)
(120 站设备)

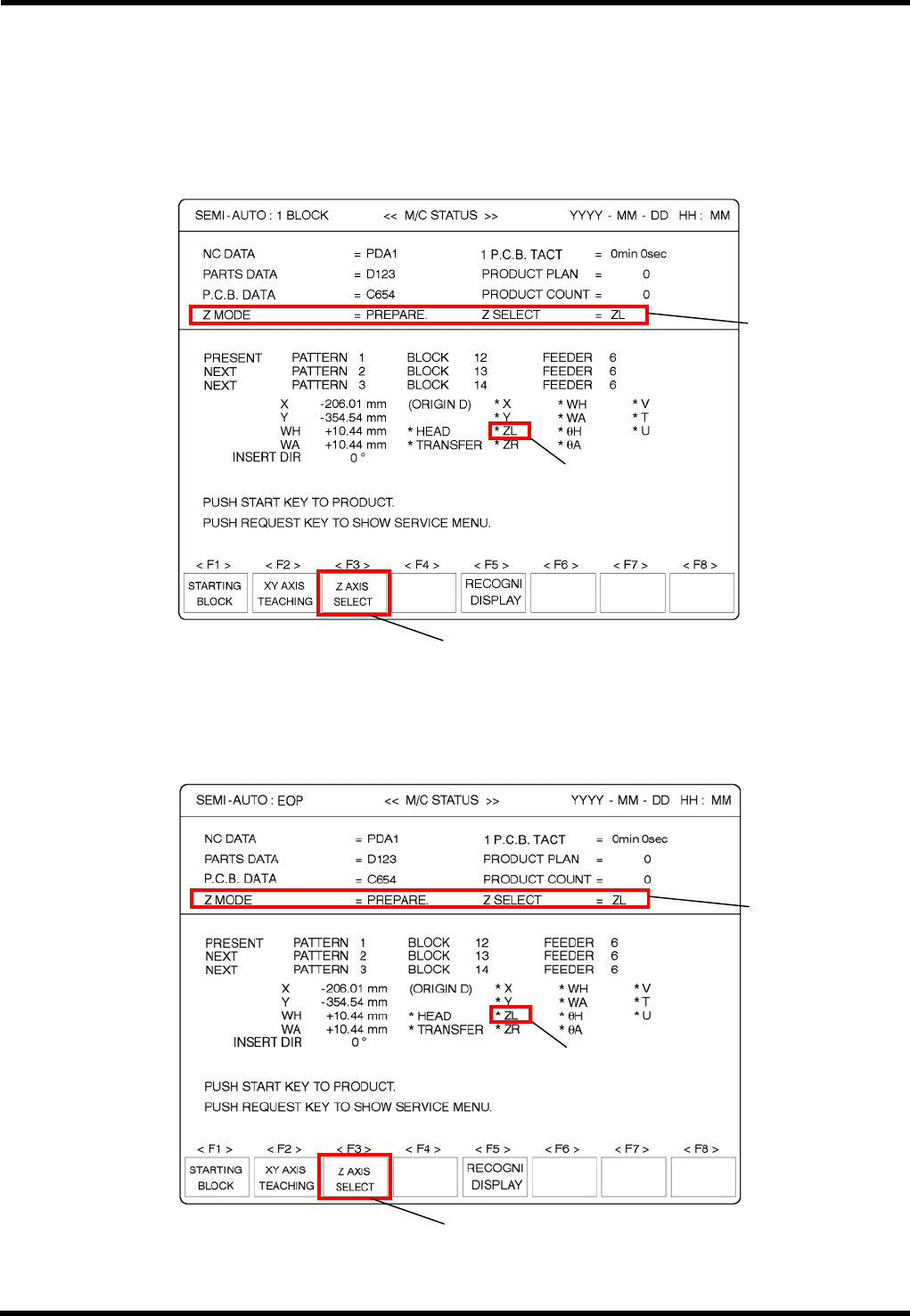

3.
设定为 EOP 作用模式。
(1) 按“EOP”键。
(2) 执行半自动运转后直到 NC 数据结束，插件机会停机。
(120 站设备)
(120 站设备)
(120 站设备)
D77PCC-4W-010-A0
8.1-2
AVK3
编程手册
8.1 半自动运转(检查运转)
4. 开始半自动运转。
(1)按“START(起动)”键。
(2)检查 X-Y 工作台到达的位置。如果发现数据有错应予纠正。如果未发现错误，则进行自
动运转。
=注=
如果在半自动运转中发现问题，按“1BLOCK(1 区段)”键或紧急停机开关停止插
件机的运转。
当按紧急停机开关停机时，插入头轴不停在它的原点，所以要转动手轮使它还回原
点，方可重新起动运转。
D77PCC-4W-010-A0
8.1-3
AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.2 插入座标的检查
插入座标可以通过在半自动模式的检查运转中把运转模式转换到“1BLOCK(1 区段)”和
插件机停机时使插入头上下移动来检查和变更。
检查插入座标的步骤
2.
1. 停机。
在检查或变更座标和程序段中，按主操纵盘上的“1BLOCK(1 区段)”，使插件机停在此
程序段。
(120 站设备)
(120 站设备)
(120 站设备)

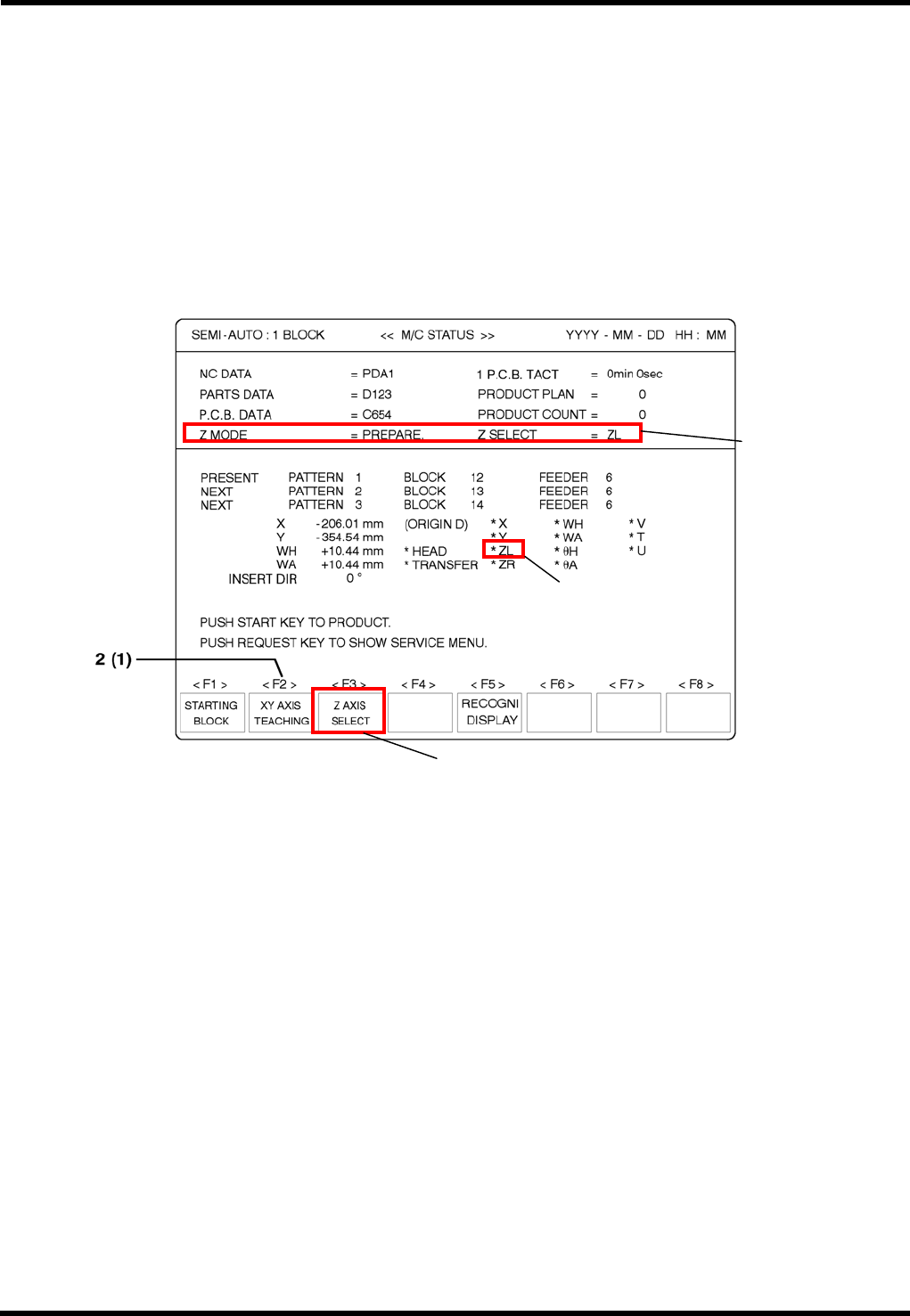

2.
设定为示教模式。
(1) 按“F2”(XY AXIS TEACHING [XY 轴示教])调出示教栏。
D77PCC-4W-010-A0
8.1-4
