AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

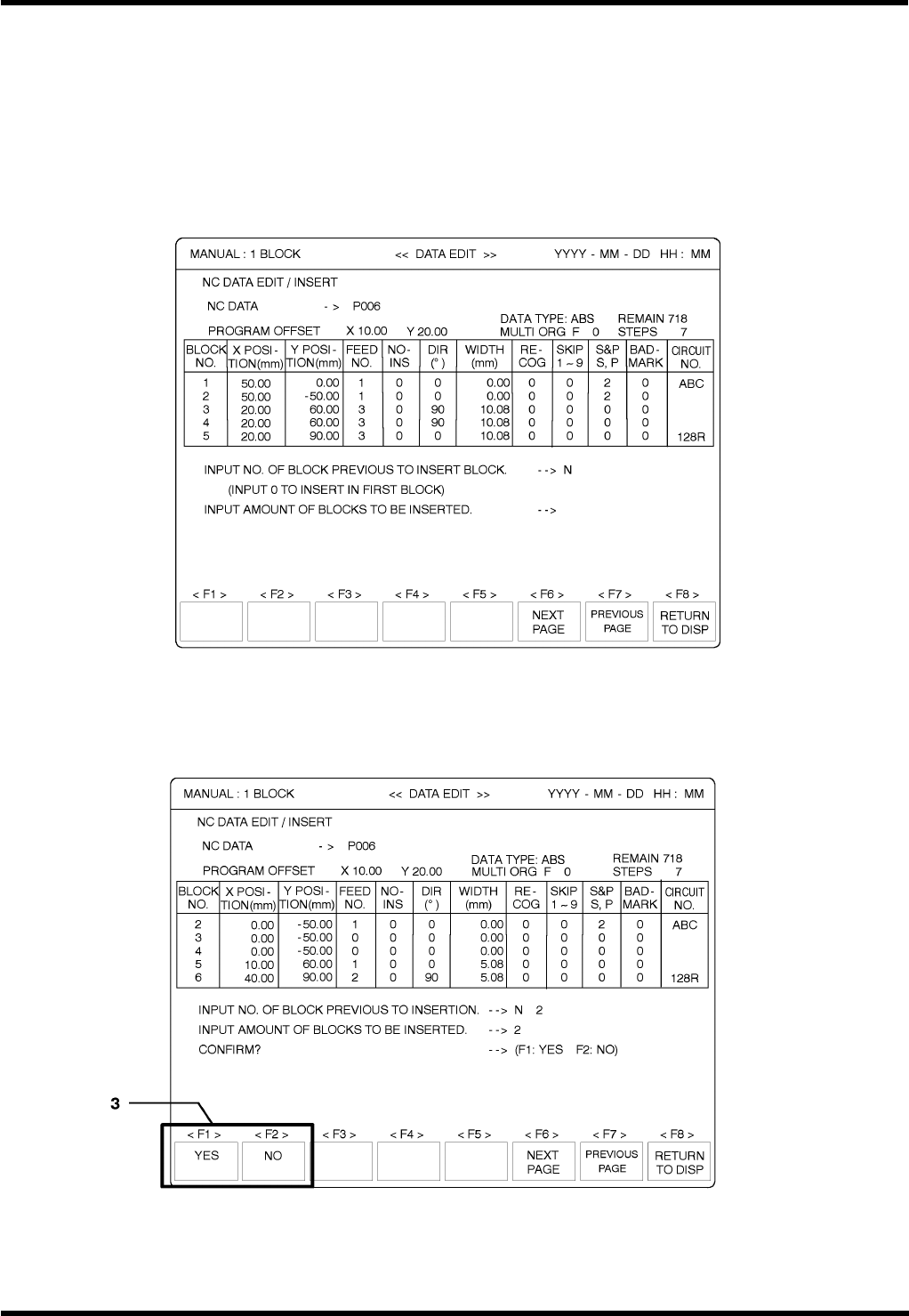

插入步骤
用该步骤在以下位置添加 NC 数据区段：
在 NC 数据区段之间
在 NC 数据最后区段的后面
在 NC 数据第一区段之前
5.
1. 选择插入功能。
按“F2”(INSERT[插入])。
2.
指定要插入区段的位置和编号。
例：要在区段 2 与区段 3 之间添加 2 个区段。
(1) 按“2”和“↓”。(指定要插入的位置)
(2) 按“2”和“ENTER(回车)”。(要插入的区段数)
=注=
要在现有区段的最前面位置添加区段，可指定‘0’为插入位置。
D77PCC-43-020-A0
3.2-15
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
3. 执行插入。
(1) 按“F1”(YES[是])后就会在区段 2 与区段 3 之间添加 2 个区段。
(2) 要取消插入，可按“F2”(NO[否])。
4.
输入插入区段的数据。
(1) 利用““↑”，“↓”，“ ←”，“→” 将光标移到输入区。
(2) 按 “ENTER(回车)”键储存数据。
D77PCC-43-020-A0
3.2-16
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
交换步骤
可用该步骤对指定区段之间的数据进行交换。
6.
1. 选择交换功能。
按“F3”(EXCHANGE[交换])。
2.
输入要交换的区段。
例：要对区段 N5 与区段 6 进行交换。
(1) 按“5”和“→”。
(2) 按“6”。
D77PCC-43-020-A0
3.2-17
