AVK3 编程手册 5.2 新印刷线路板数据的生成和编辑 3. 调出印刷线路板数据选择栏。 按“ F4 ” (P.C.B. DATA[ 印刷线路板数据 ]) 。 4. 指定印刷线路板数据的编号。 指定要更改的印刷线路板数据的编号，并按“ ENTER( 回车 ) ”键。 D77PCC-41-060-A0 5.2-8
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
5.2.1 印刷线路板数据的编辑
本节讲解用于输入和更改印刷线路板数据的编辑功能。编辑功能包括“更改”和“示教”。
印刷线路板数据编辑功能可以用于印刷线路板数据编辑栏中。
编辑栏
F1: 示教
F8: 回复显示
更改
编辑数据的步骤
2.
1. 调出服务功能菜单。
按 “REQUEST(请求)”键。
2.
调出数据编辑菜单。
按“F3”(DATA EDIT [数据编辑])。
D77PCC-41-060-A0
5.2-7
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

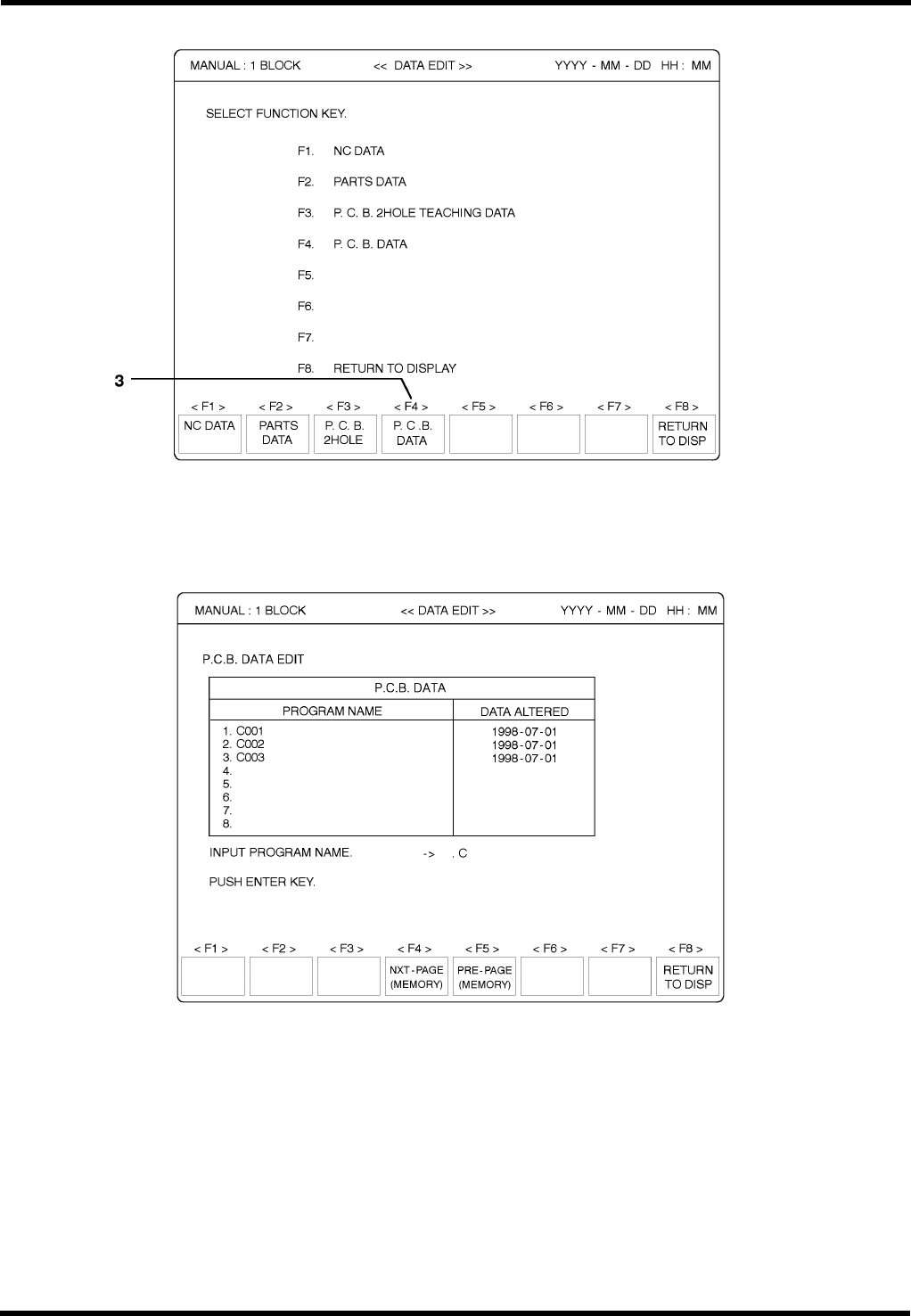

3.
调出印刷线路板数据选择栏。
按“F4”(P.C.B. DATA[印刷线路板数据])。
4.
指定印刷线路板数据的编号。
指定要更改的印刷线路板数据的编号，并按“ENTER(回车)”键。
D77PCC-41-060-A0
5.2-8
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

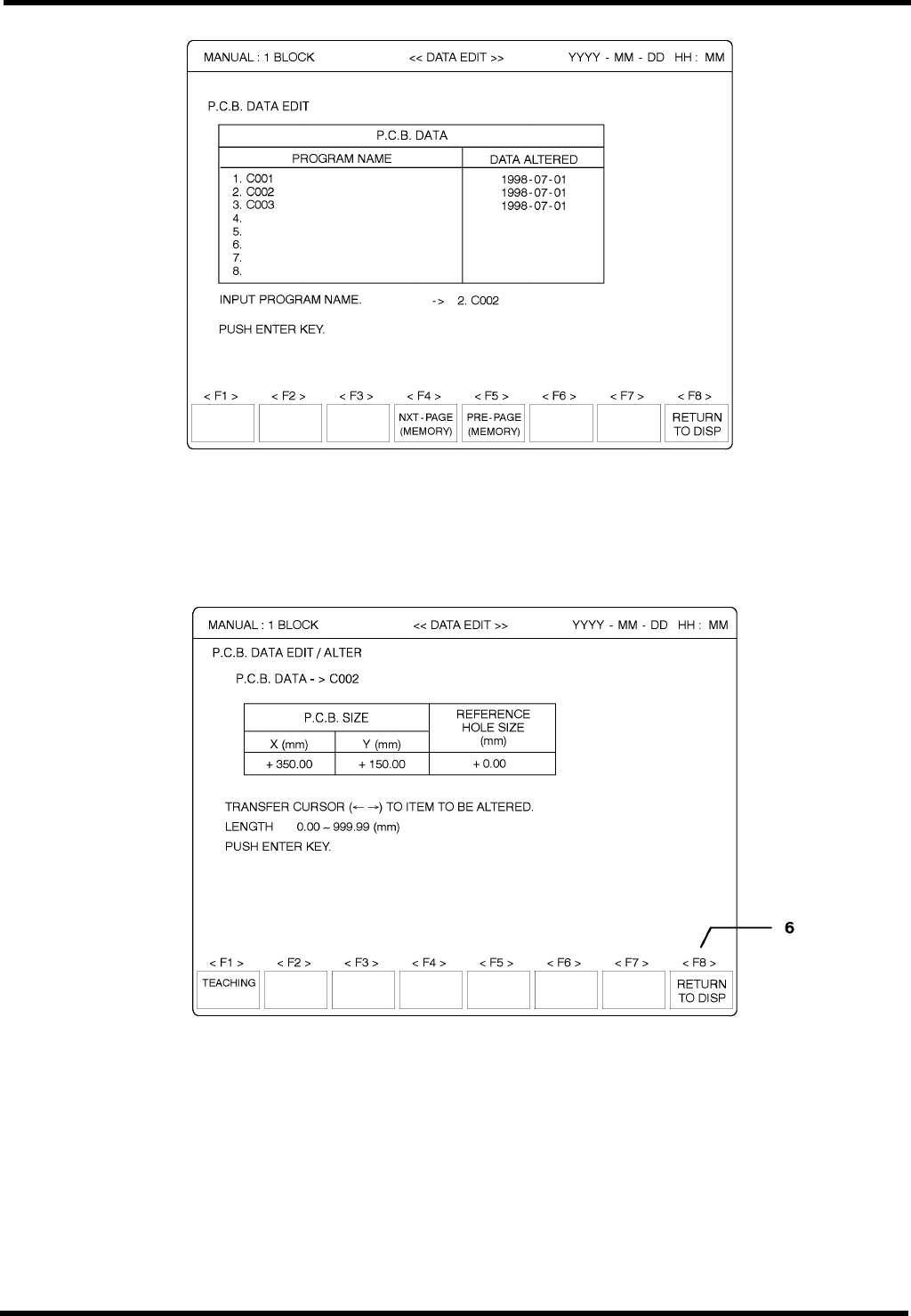

5.
编辑数据
(1) 将光标移到要更改的数据输入区。
(2) 输入一个新的数据后，按“ENTER(回车)”键。
=备注=
在输入数值后务必按 “ENTER(回车)”键。
6. 结束编辑
输入全部参数后，按“F8”(RETURN TO DISP[回复显示])。
D77PCC-41-060-A0
5.2-9
