AVK3 编程手册 5.2 新印刷线路板数据的生成和编辑 7. 选择宽度自动调整功能。 执行宽度自动调整，按“ F1 ” (YES[ 是 ]) 。 不进行宽度自动调整，按“ F2 ” (NO[ 否 ]) 。 ( 数据要不断修正 ) D77PCC-41-060-A0 5.2-10
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
5.
编辑数据
(1) 将光标移到要更改的数据输入区。
(2) 输入一个新的数据后，按“ENTER(回车)”键。
=备注=
在输入数值后务必按 “ENTER(回车)”键。
6. 结束编辑
输入全部参数后，按“F8”(RETURN TO DISP[回复显示])。
D77PCC-41-060-A0
5.2-9
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

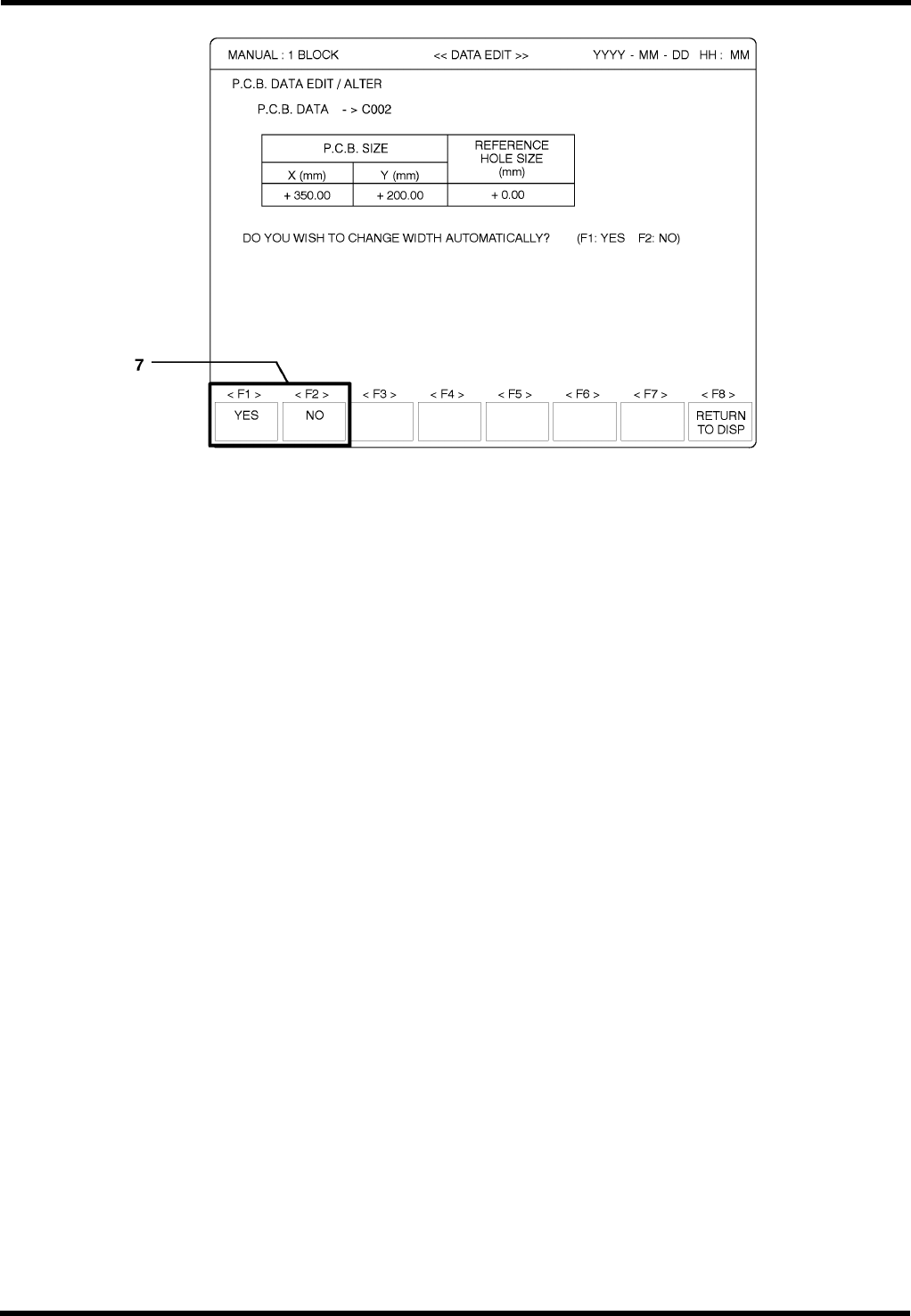

7.
选择宽度自动调整功能。
执行宽度自动调整，按“F1”(YES[是]) 。
不进行宽度自动调整，按“F2”(NO[否])。(数据要不断修正)
D77PCC-41-060-A0
5.2-10
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
示数(F1)的步骤
通过印刷线路板与宽度调整零件的实际接触测量印刷线路板的尺寸。宽度调整零件是根
据印刷线路板尺寸而移动的。
3.

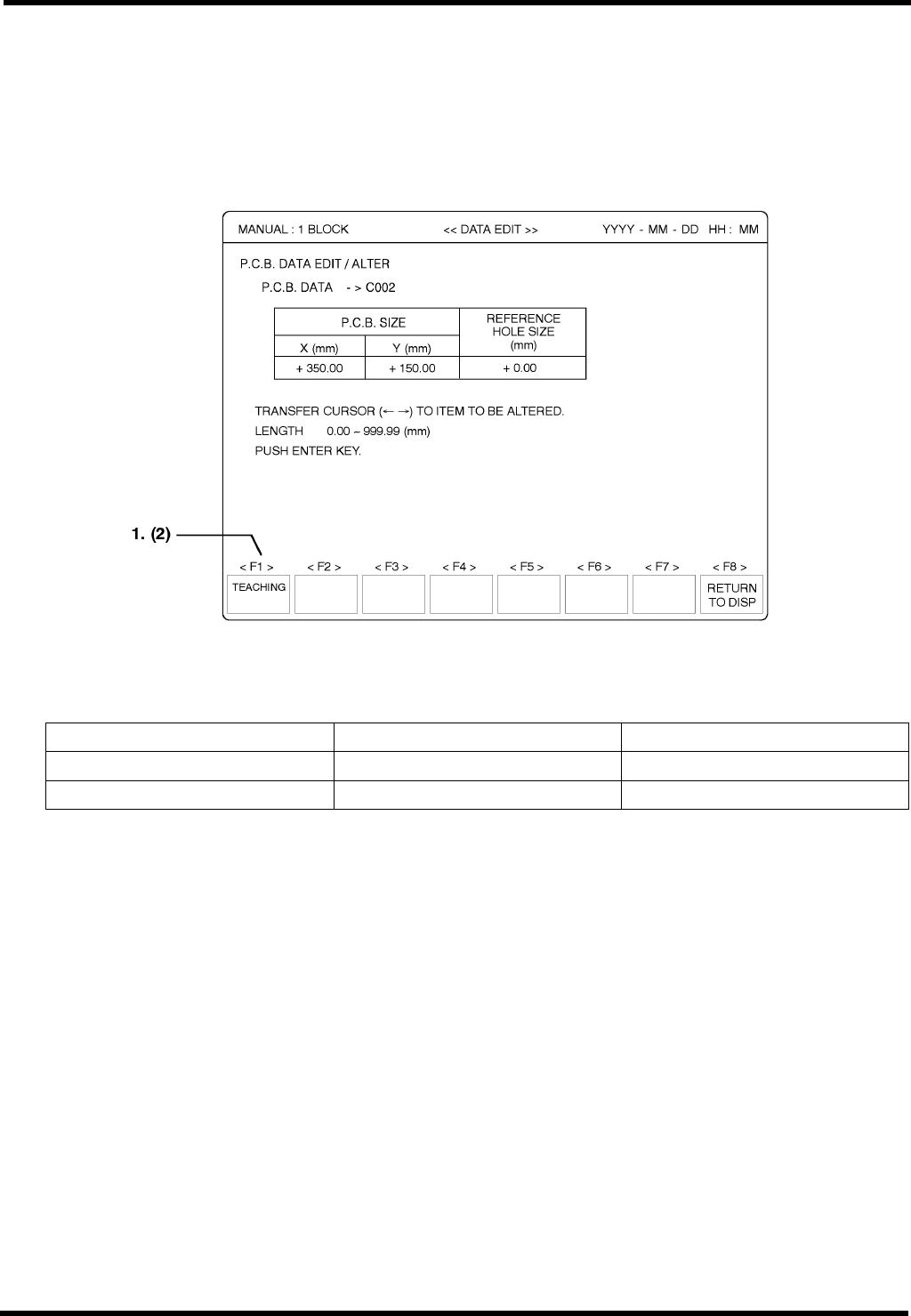

1. 选择示教轴。
(1) 在印刷线路板数据编辑栏上，用“←”和“→”键移动光标，选择要示教的轴。
(2) 按“F1”(TEACHING[示教])。
印刷线路板数据和宽度调整轴
印刷线路板数据 键 轴
印刷线路板尺寸
“∨”, “∧”
移动 X-Y 工作台的轨道轴
基准孔尺寸 “<”, “>” 定位销 (选购)
D77PCC-41-060-A0
5.2-11
