AVK3 编程手册 8.1 半自动运转(检查运转) 8.1.3 执行起始区段功能 在半自动模式时，检查数据可以从 NC 数据的中间开始。 在插件机停止时， 通过按 “ F1 ” (STARTING BLOCK[ 起始区段 ]) 键 , 显示输入栏， 输入起 始图形段。 = 备注 = (120 站设备 ) (120 站设备 ) 起动插件机时，务必先按“ ENTER( 回车 ) ”键，然后按“ START( 起动 ) ”键。 不能把…
AVK3
编程手册
8.1 半自动运转(检查运转)

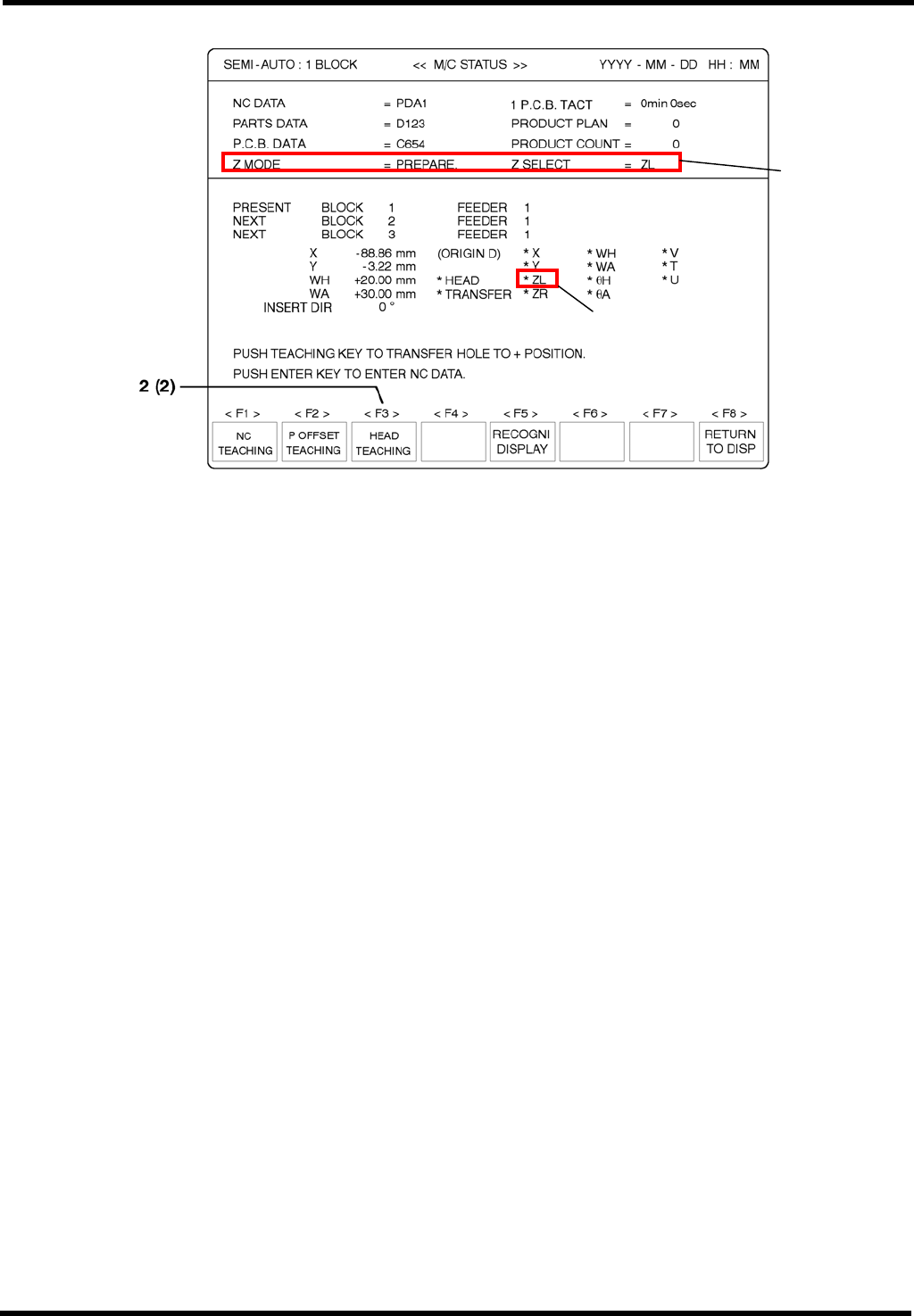

(2) 按“F3”(HEAD TEACHING [插入头示教])使它能执行插入头示教功能。
(3) 按“HEAD TEACHING (插入头示教)”键。
(120 站设备)
(120 站设备)
3.
插入头下行至插件位置。
(1) 按副操纵盘上的“c”或“d”，调整插入头高度。
(2) 检查插件位置。
4. 变更插入座标(根据需要而定)。
(1) 按主操纵盘上的“<”、“>”、“∧”、“∨”，移动 XY 工作台。
(2) 如果座标正确，则按“ENTER(回车)”键确认数据(NC 数据已变更)。
5. 将插入头返回它原点。
按副操纵盘上的“HEAD TEACHTNG(插入头示教)”键，将插入头返回以前位置(原点)。
D77PCC-4W-010-A0
8.1-5
AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.3 执行起始区段功能
在半自动模式时，检查数据可以从 NC 数据的中间开始。
在插件机停止时，通过按“F1”(STARTING BLOCK[起始区段])键,显示输入栏，输入起
始图形段。
=备注=
(120 站设备)
(120 站设备)
起动插件机时，务必先按“ENTER(回车)”键，然后按“START(起动)”键。
不能把当前区段以前的区段指定为执行起始区段。
D77PCC-4W-010-A0
8.1-6
AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.4 XY 示教功能(NC 示教)
在由识别监视器检查印刷线路板时可以进行 XY 示教。当在半自动模式中要示教的区段
是当前区段时可以通过按“F1”(NC TEACHING[NC 示教])来执行该功能。
此功能可以用于 1 区段作用模式中。
XY 示教(NC 示教)的步骤
3.
1. 停机。
在变更 NC 座标的区段中，按主操纵盘上的“1BLOCK(1 区段)”键，使插件机停止在此
区段。
2. 设定为示教模式。
按“F2”(TEACHING[示教])键，调出示教栏。
3.
设定为 NC 示教模式。
(120 站设备)
(120 站设备)
(120 站设备)
(1) 按“F1”(NC TEACHING[NC 示教])，调出 NC 示教栏。
(2) XY 工作台移到摄象机下面。
(3) 在由识别监视器检查印刷线路板上的插入点时，按主操纵盘上的“<”、“>”、“∧”、
“∨”移动 XY 工作台。(按“F5”可将屏幕显示转换到识别监视器。)
(4) 按“ENTER(回车)”键确认数据(区段的 NC 数据被变更)。
=注=
按“F5”(RECOGNI DISPLAY[识别显示])显示识别监视器。
再按“F5”(RECOGNI DISPLAY[识别显示])键或按“REQUEST(请求)”键可使屏
幕复原。
D77PCC-4W-010-A0
8.1-7
