AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 4. 调出 NC 数据选择栏。 按“ F1 ” (NC DATA[NC 数据 ]) D77PCC-43-020-A0 3.2-3
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
NC 数据生成的步骤
1.

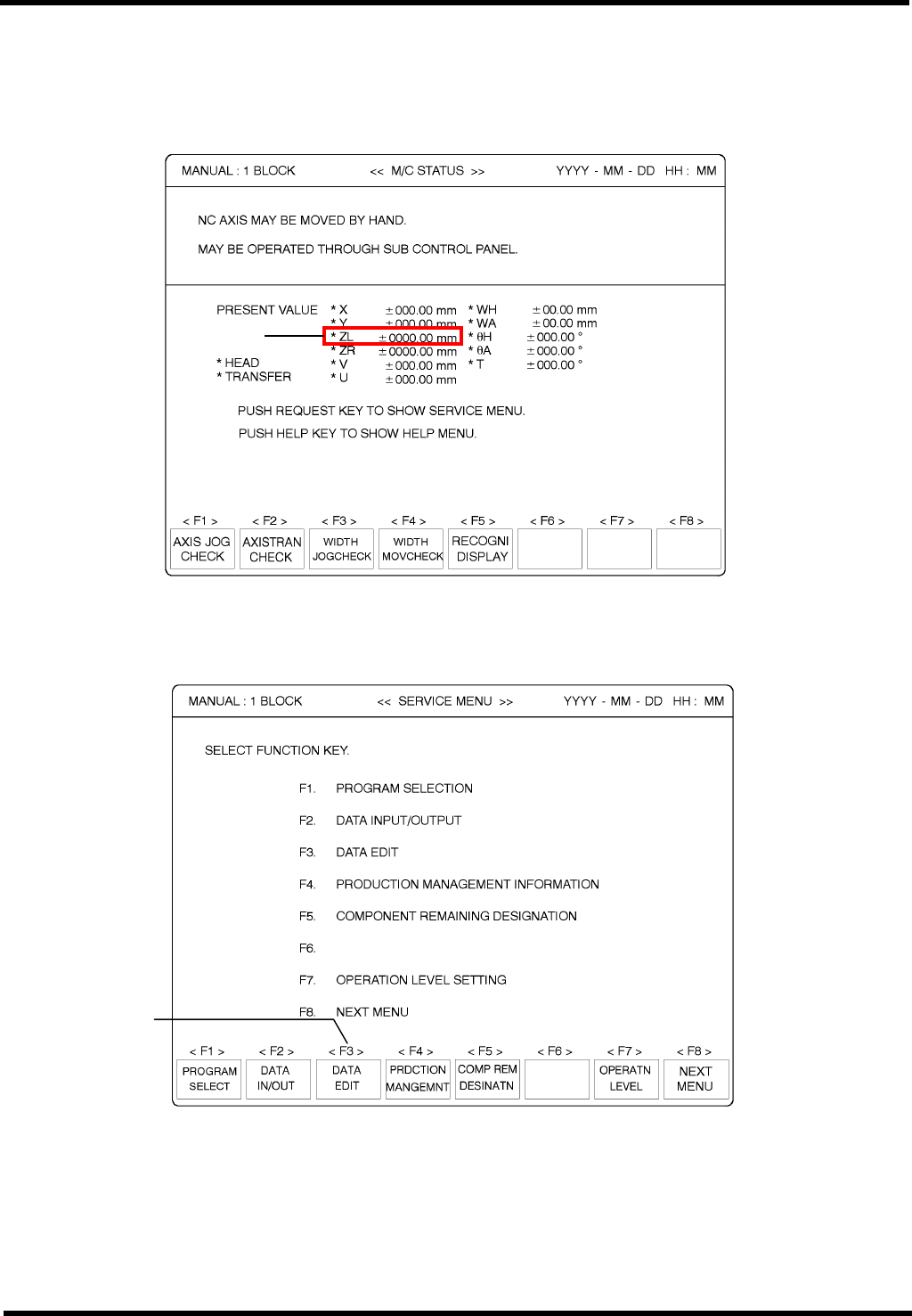

1. 接通电源。
(1) 按主操纵盘上的“OPERATION READY(操作准备)”开关。
(2)在手动模式下使屏幕显示机器状态。
(120 站设备)
2.
调出服务功能菜单。
按主操纵盘上的“REQUEST(请求)”键。
3
3.

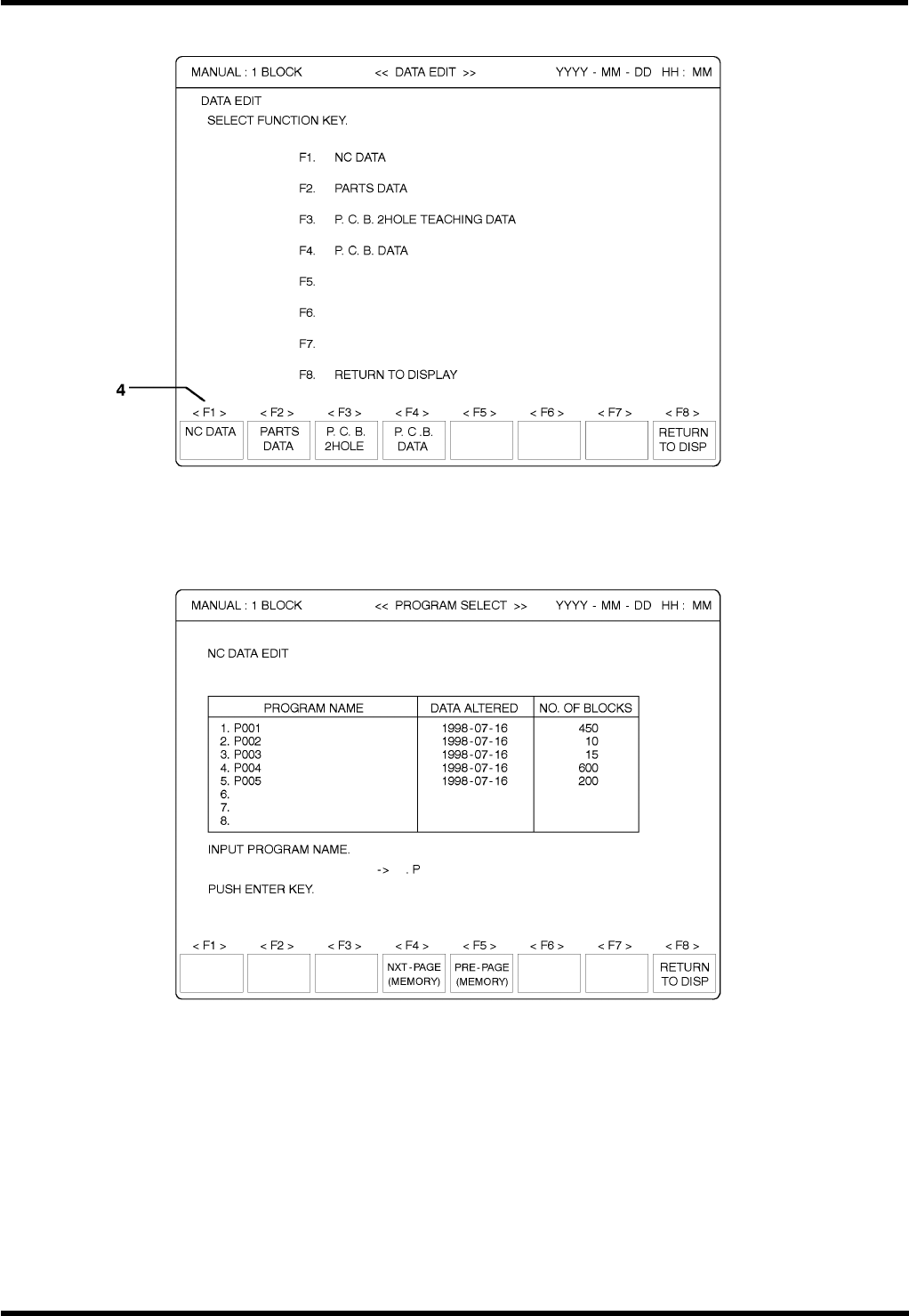

调出数据编辑菜单。
按“F3”按钮（DATA EDIT[数据编辑]）
D77PCC-43-020-A0
3.2-2
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
4.
调出 NC 数据选择栏。
按“F1”(NC DATA[NC 数据])
D77PCC-43-020-A0
3.2-3
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑

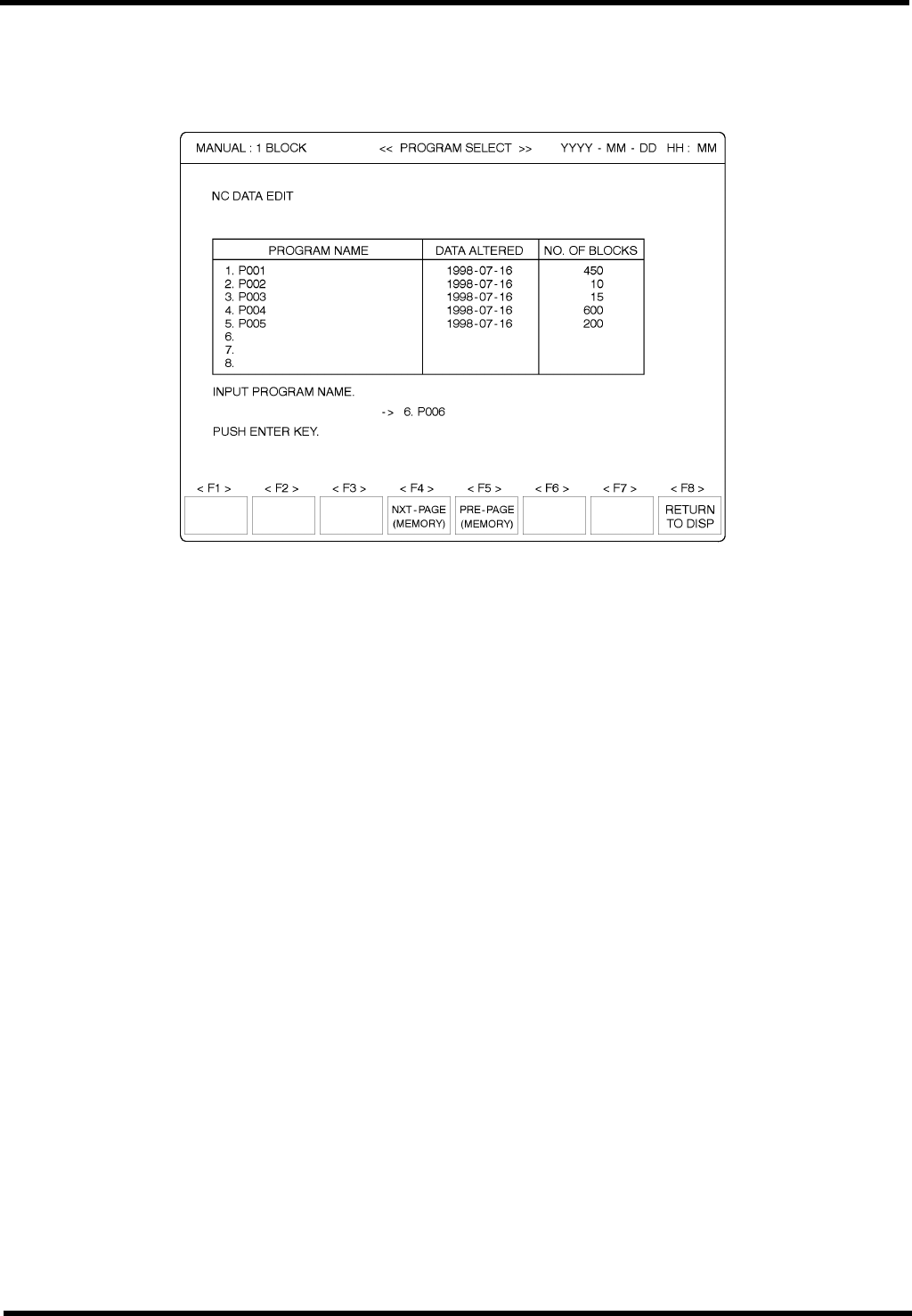

5. 指定 NC 数据编号，输入 NC 数据名。
(1) 选择未显示程序的顺序号，按主操纵盘上的“→”键。
(2)输入某一 NC 数据名，按“ENTER（回车）”键。
=注=
为了对已有的程序进行编辑，只要指定要显示程序的顺序号，NC 数据名将会自动
输入。
D77PCC-43-020-A0
3.2-4
