AVK3 编程手册 4.2 新元件数据的生成和编辑 2. 指定要批更改的范围和数据。 例：要将供料器 Z3 和 Z4 的引脚直径数据批更改成 0.75 mm 。 (1) 指定供料器的范围。 按“ 3 ”和“ → ”。 ( 指定开始区段 ) 按“ 4 ”。 ( 指定终止区段 ) (2) 指定数据 将光标移到‘ LEAD DIAMET( 引脚直径 ) ’栏，输入数据。 3. 执行批更改。 按“ ENTER( 回车 ) ”键执…
AVK3
编程手册
4.2 新元件数据的生成和编辑
批更改步骤
可用该步骤对某一给定数据范围的所有指定数据进行更改，以及在输入元件数据时对指
定连续区段范围内某几项参数的所有数值进行更改。
8.
1. 选择批更改功能。
(1) 按“F5”(MORE FUNCTIONS[其他功能])。
(2) 按“F1”(BATCH ALTE [批更改])。
D77PCC-4R-050-A0
4.2-17
AVK3
编程手册
4.2 新元件数据的生成和编辑
2. 指定要批更改的范围和数据。
例：要将供料器 Z3 和 Z4 的引脚直径数据批更改成 0.75 mm。
(1) 指定供料器的范围。
按“3”和“→”。(指定开始区段)
按“4”。(指定终止区段)
(2) 指定数据
将光标移到‘LEAD DIAMET(引脚直径)’栏，输入数据。
3.
执行批更改。
按“ENTER(回车)”键执行批更改。
D77PCC-4R-050-A0
4.2-18
AVK3
编程手册
4.2 新元件数据的生成和编辑

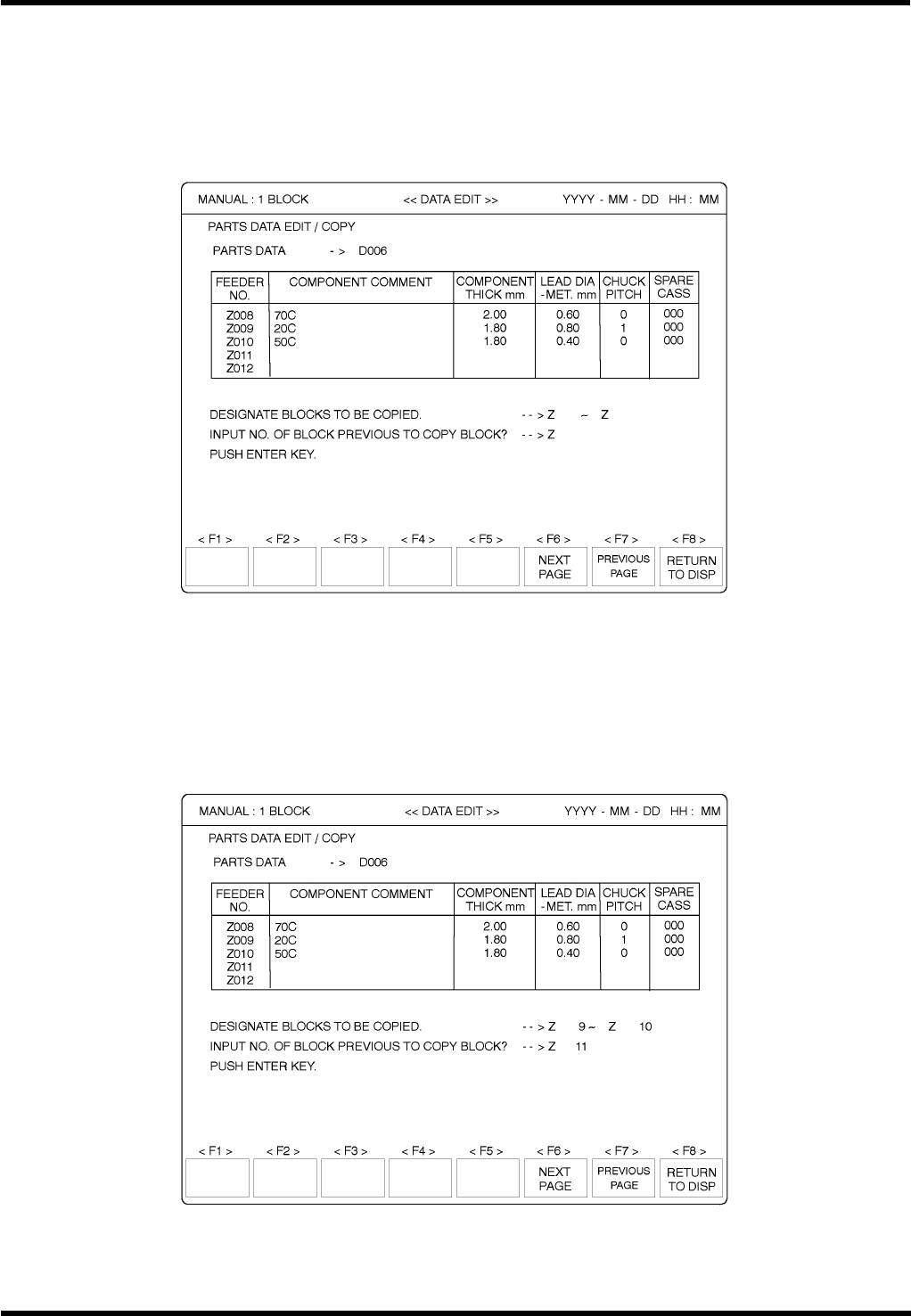

拷贝步骤
可用该步骤在指定供料器后将指定供料器的数据拷贝下来。
9.
1. 选择拷贝功能。
按“F2”(COPY[拷贝])。
2.
指定要拷贝的供料器范围和供料器。
例：要在供料器 Z11 后拷贝供料器 Z9 和 Z10 的内容。
(1) 按“9 ”和“→”。(指定范围)”
(2) 按“1”和“0”。(指定要拷贝到哪个位置)
(3) 按“1”和“1”。
=备注=
应按递增次序指定拷贝的区段范围。
D77PCC-4R-050-A0
4.2-19
