AVK3 编程手册 3.1 NC 程序的设定项目 3.1.4 划分图形区的印刷线路板 NC 数据的生成 步重复 例：在进行下一种元件插入之前，在全部 4 个图形区插入同一种元件的顺序。 H G F E D C B A Y 轴 X 轴 印刷线路板 原点 图形区 4 图形区 2 图形区 3 图形区 1 位置 编号 角度 图形区 A (Xa=10, Ya=90) 1 0° B (Xb=40, Yb=60) 2 90° 图形区 1 C (X…
AVK3
编程手册
3.1 NC 程序的设定项目
第一插入点 (图形区 2)
不良标记 (图形区 2)
不良标记(图形区 1)
第一插入点 (图形区 1)

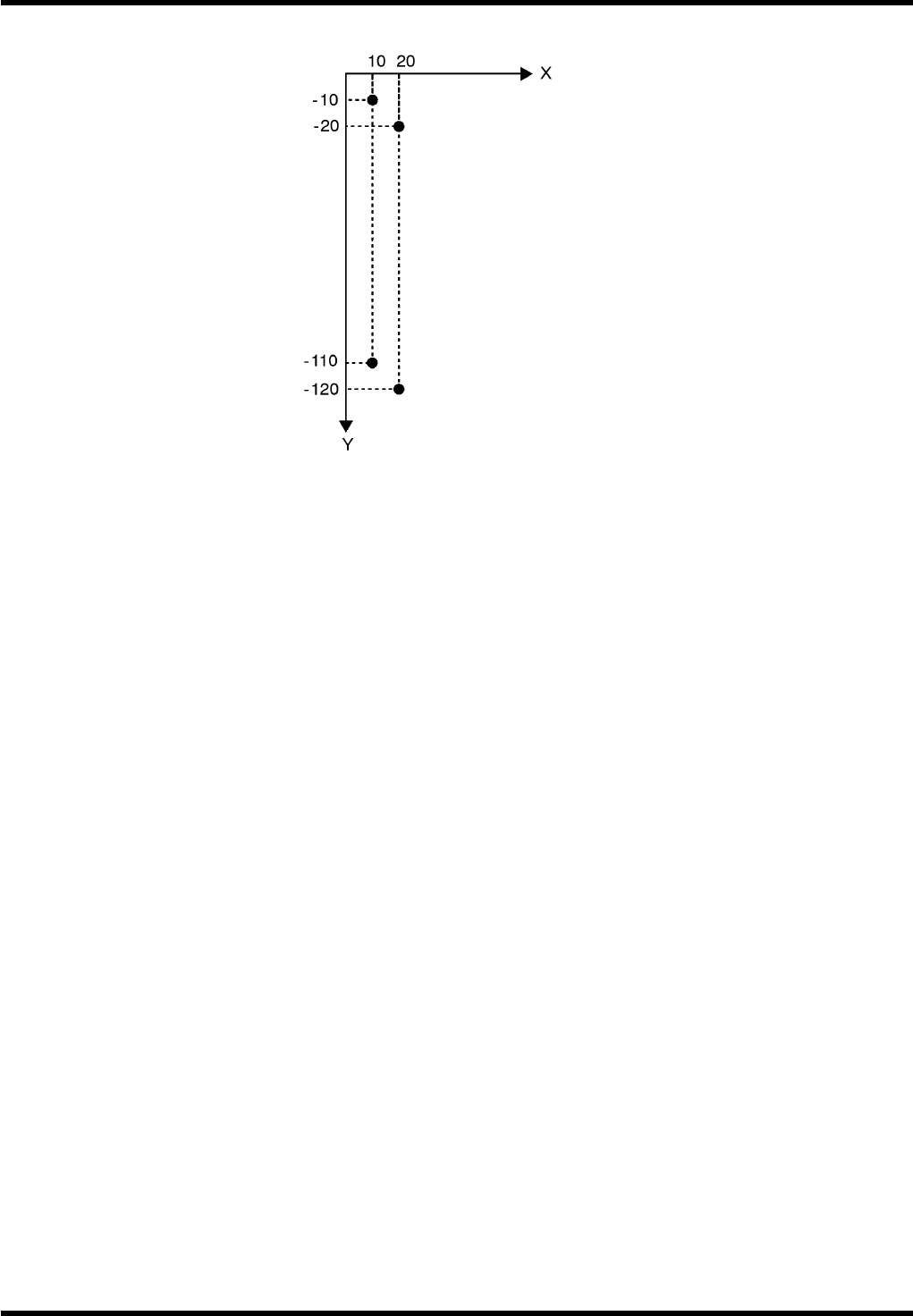

如果在位置(10，-10) 处有一个不良标记，图形区 1 的元件插入就会被取消。
如果在位置(10，-110) 处有一个不良标记，图形区 2 的元件插入就会被取消。
D77PCC-43-010-A0
3.1-13
AVK3
编程手册
3.1 NC 程序的设定项目
3.1.4 划分图形区的印刷线路板 NC 数据的生成
步重复

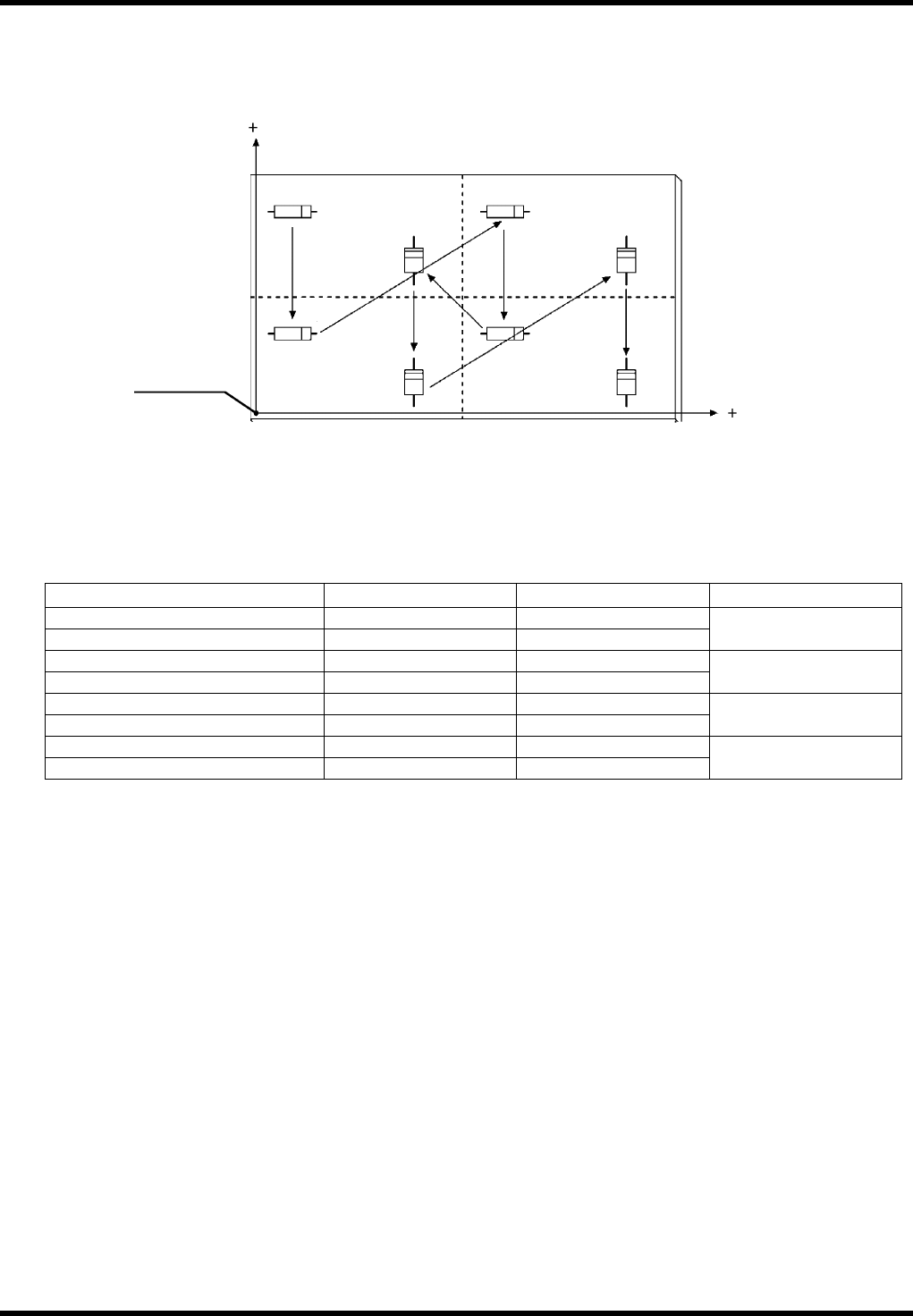

例：在进行下一种元件插入之前，在全部 4 个图形区插入同一种元件的顺序。
H
G
F
E
D
C
B
A
Y 轴
X 轴
印刷线路板
原点
图形区 4
图形区 2
图形区 3
图形区 1
位置 编号 角度 图形区
A (Xa=10, Ya=90) 1 0°
B (Xb=40, Yb=60) 2 90°
图形区 1
C (Xc=10, Yc=40) 1 0°
D (Xd=40, Yd=10) 2 90°
图形区 2
E (Xe=60, Ye=90) 1 0°
F (Xf=90, Yf=60) 2 90°
图形区 3
G (Xg=60, Yg=40) 1 0°
H (Xh=90, Yh=10) 2 90°
Pattern 4
=提示=
第一次的插入图形被认为是基准图形。
第一次插入图形的第一个插入点也被认为是基准点。该基准图形或基准点不能删除
或跳过，否则将会导致不正确的 XY 坐标插入。
下一次新的基准图形或点的 NC 示教必须将该图形或点登记为新的基准。
D77PCC-43-010-A0
3.1-14
AVK3
编程手册
3.1 NC 程序的设定项目
2.
1. 从图形区 1 开始确定各图形区的补偿值。(基准图形)
图形区 1 (0, 0)
图形区 2 (0, -50)
图形区 3 (50, 0)
图形区 4 (50, -50)
G (50, -50)
C (0, -50)
E (50, 0)
A (0, 0)
(1) 输入 1～4 区段 X 和 Y 座标的补偿数据。
(2) 设定 1～4～1 区段(步重复)的跳过标识符。
2. 输入图形区 1 中 A 点和 B 点的 X 和 Y 座标。
(1)输入 5 和 6 区段中 A 点和 B 点的位置数据。
(2)不需要输入 2～4 图形区插入点的位置数据，因为在 2～4 区段内包含这些图形区的补偿
数据
区段
号
X 位置
(mm)
Y 位置
(mm)
供料
器号
不插入
插入
(°)
宽度
(mm)
识别
跳过
1 - 9
步重复
不良
标记
电路号.
1 0 0 1 0 0 0 0 0 1 0
2 0 -50 1 0 0 0 0 0 1 0
3 50 0 1 0 0 0 0 0 1 0
4 50 -50 1 0 0 0 0 0 1 0
5 10 90 1 0 0 5.08 0 0 0 0
6 40 60 1 0 90 5.08 0 0 0 0
=提示=
第一次的插入图形被认为是基准图形。
第一次插入图形的第一个插入点也被认为是基准点。该基准图形或基准点不能删除
或跳过，否则将会导致不正确的 XY 坐标插入。
下一次新的基准图形或点的 NC 示教必须将该图形或点登记为新的基准。
D77PCC-43-010-A0
3.1-15
