AVK3
编程手册
3.1 NC 程序的设定项目
增量法
采用这种方法时，元件的插入位置是从先前插入的元件位置而不是从座标原点开始
进行测量。

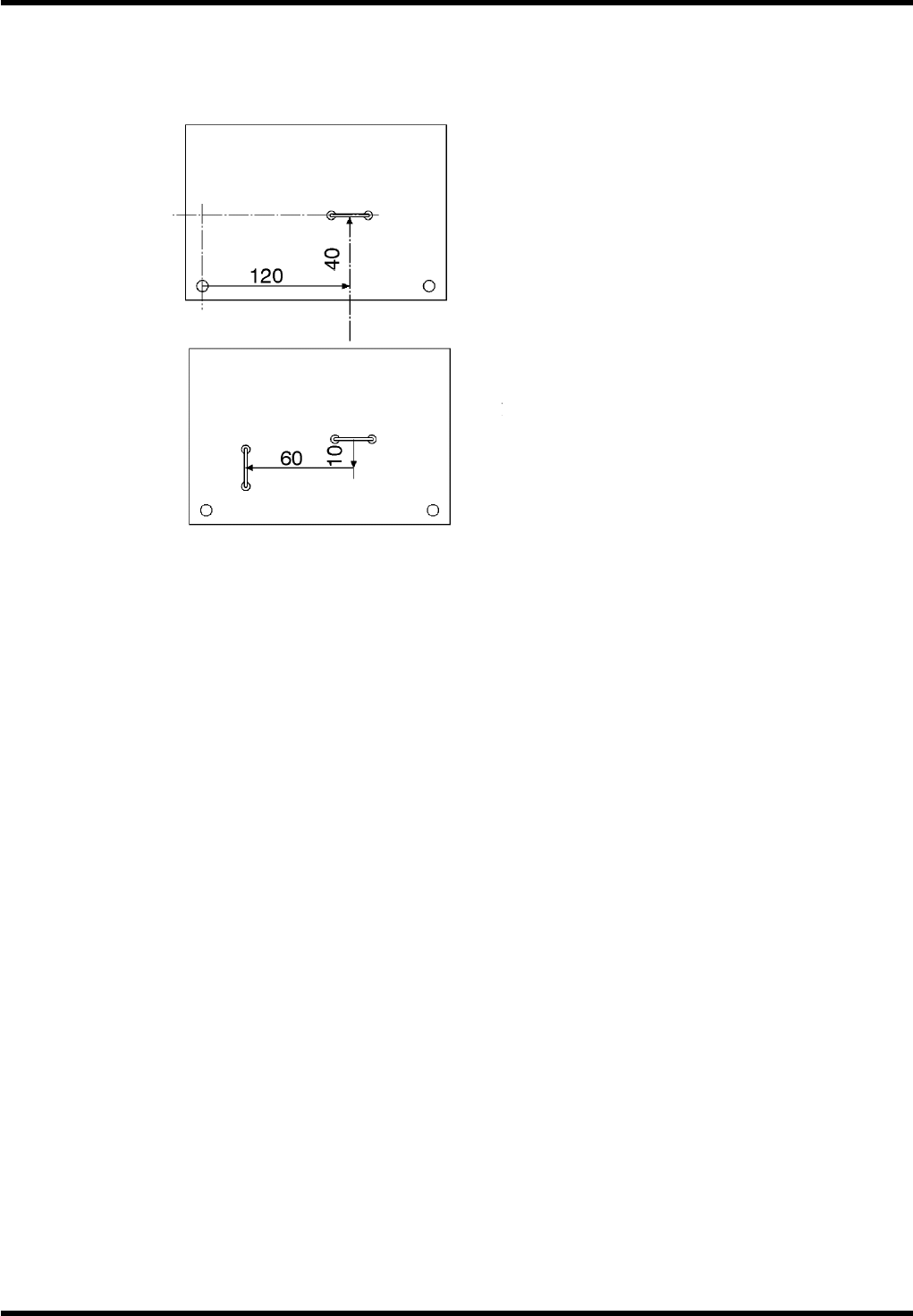

例：
第二次插入 X: -60 mm
Y: -10 mm
第一次插入 X: 120 mm
Y: 40 mm
第一次插入的元件
第二次
插入的元件
第一次插入的元件
7.
确定供料器号(Z1～Z121) -(120 站设备) / (Z1～Z60 & Z121) - (60 站设备)。
供料器号：
指定供料器架的元件供料器以 Z 编号设定的位置。
确定第 6 步生成的各插入区段(步)要(从哪个元件供料器)插入哪个元件。
在半自动模式下执行 NC 程序时，Z 轴编号指定的元件供料器会移动到旋转夹的夹头
位置。
通常情况下，Z 轴编号与 Z 编号相同。但是，当多原点设定数不为 1 时，Z 轴号要
从指定的 Z 编号开始计数，它即成为 1 号 Z 轴。
Z121 指定为插入跳线，不能指定为任何其它 Z 轴(元件供料器)。这一指定在多原点
情况下是无效的。
D77PCC-43-010-A0
3.1-7
AVK3
编程手册
3.1 NC 程序的设定项目
8. 不插入指令。
不插入：
这是有关是否要插入元件的代码。
代码
0
插入
1
不插入
对于指定禁止插入的程序，不能进行插入。但是可以进行 XY 工作台定位。
例：在 N2 区段指定为禁止插入的场合。
N1 N2 N3 N4
插入头 空动作+空动作+插
入
停 空动作+空动作+插
入
插入
XY 工作台 N1 区段座标 N2 区段座标 N3 区段座标 N4 区段座标
9.
确定插入角度(0°=0，90°=1，180°=2，270°=3) 。
DIR(插入角度)
这是指元件插到印刷线路板上时的角度。
270°
插入
90°
插入
0°插入
180°插入
(正视)
D77PCC-43-010-A0
3.1-8
AVK3
编程手册
3.1 NC 程序的设定项目
10. 确定插入跨距。
宽度：
指定切刀和砧座的插入跨距宽度。跳线的供料长度也由该值决定。
例：当插入跨距指定为 10.00 mm 时。
=注=
当切刀和砧座位于原点时，它们的宽度为 5mm。
10 mm 间距
砧座
切刀
当切刀和砧座都位于它的原点时，两者
的宽度均为 5mm。若插入宽度设定为
10mm，则切刀和砧座应再移开 5mm。
11. 插进一个跳过区段。
跳过：
这是不执行 NC 数据中若干特定区段的代码。
设定 0 为不履行跳过，设定其它数字则为要跳过若干区段。
代码 含义
0
无条件执行的区段。
7
无条件跳过的区段。
1 ~ 6
8, 9
这些数字指定要无条件跳过的区段。
如果该跳过的区段号与程序选择时指定的跳过区段号相同，就会跳过该区段；
如果两者不相同，该区段就不执行跳过。
D77PCC-43-010-A0
3.1-9
