AVK3 编程手册 8.1 半自动运转(检查运转) 8.1.5 半自动运转 ( 检查运转 ) 在由识别监视器检查印刷线路板时可进行程序补偿示教。 此功能可在当前区段处于半自动运转的示教模式时按“ F2 ” (P OFFSET TEACHING[P 补偿示教 ]) 键执行。 此功能可以用于 1 区段作用模式中。 程序补偿示教功能的步骤 4. 1. 停机。 在任选的一个区段中， 按主操纵盘上的 “ 1 BLOCK(1 区段 ) ” …
AVK3
编程手册
8.1 半自动运转(检查运转)
=注=
(120 站设备)
(120 站设备)
对于分区插件的印刷线路板，可以用主操纵盘上的“←”和“→”键来选择图形区
或区段。
在图形的 NC 示教中，向插件机示教的图形数据用于全部图形的全部区段。(NC 数
据的图形数据被变更。)
在区段的 NC 示教中，全部图形区段的数据被变更。
4.
屏幕显示复原。
示教结束后，按“F8”(RETURN TO DISP[回复显示])取消示教模式。
D77PCC-4W-010-A0
8.1-8
AVK3
编程手册
8.1 半自动运转(检查运转)
8.1.5 半自动运转(检查运转)
在由识别监视器检查印刷线路板时可进行程序补偿示教。
此功能可在当前区段处于半自动运转的示教模式时按“F2”(P OFFSET TEACHING[P
补偿示教])键执行。
此功能可以用于 1 区段作用模式中。
程序补偿示教功能的步骤
4.
1. 停机。
在任选的一个区段中，按主操纵盘上的“1 BLOCK(1 区段)”键，使插件机停止在此段上。

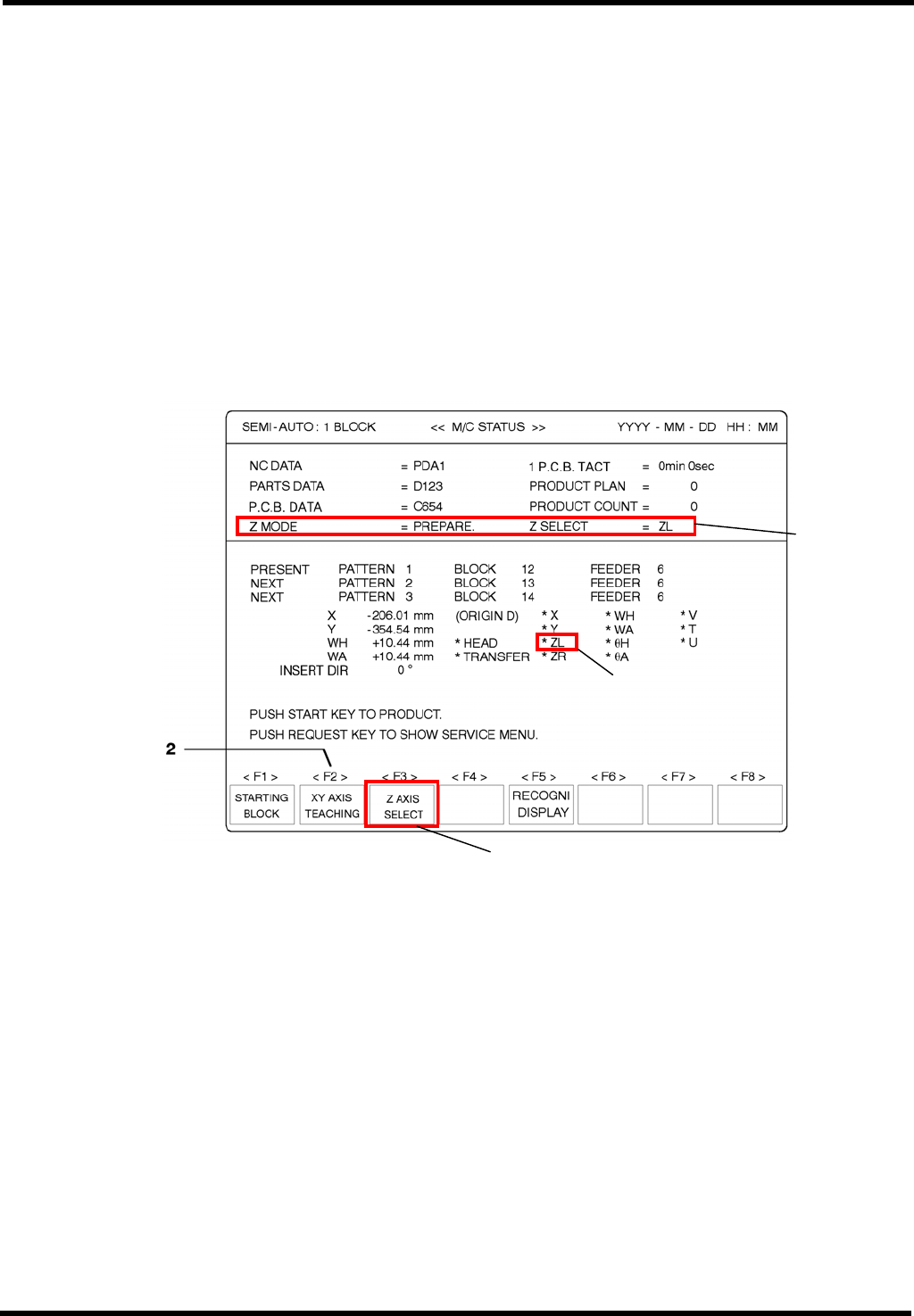

2. 设定为示教模式。
按“F2”(TEACHING[示教])，调出示教栏。
(120 站设备)
(120 站设备)
(120 站设备)
3.
设定为程序补偿模式。
(1) 按“F2”(P OFFSET TEACHING[P 补偿示教])调出程序补偿示教栏。
(2) 将 XY 工作台移到摄象机下面。
(3) 在由识别监视器检查印刷线路板上的插入点时，按主操纵盘上的“<”、“>”、“∧”、
“∨”移动 XY 工作台。(按“F5”键可将屏幕显示转换到识别监视器。)
(4) 按“ENTER(回车)”键确认数据(示教的程序补偿量)。
D77PCC-4W-010-A0
8.1-9
AVK3
编程手册
8.1 半自动运转(检查运转)
(120 站设备)
(120 站设备)
(120 站设备)
(120 站设备)
4.
屏幕显示复原。
示教结束后，按“F8”(RETURN TO DISP [回复显示])取消示教模式。
D77PCC-4W-010-A0
8.1-10
