AVK3 编程手册 4.2 新元件数据的生成和编辑 批更改步骤 可用该步骤对某一给定数据范围的所有指定数据进行更改，以及在输入元件数据时对指 定连续区段范围内某几项参数的所有数值进行更改。 8. 1. 选择批更改功能。 (1) 按“ F5 ” (MORE FUNCTIONS[ 其他功能 ]) 。 (2) 按“ F1 ” (BATCH ALTE [ 批更改 ]) 。 D77PCC-4R-050-A0 4.2-17
AVK3
编程手册
4.2 新元件数据的生成和编辑

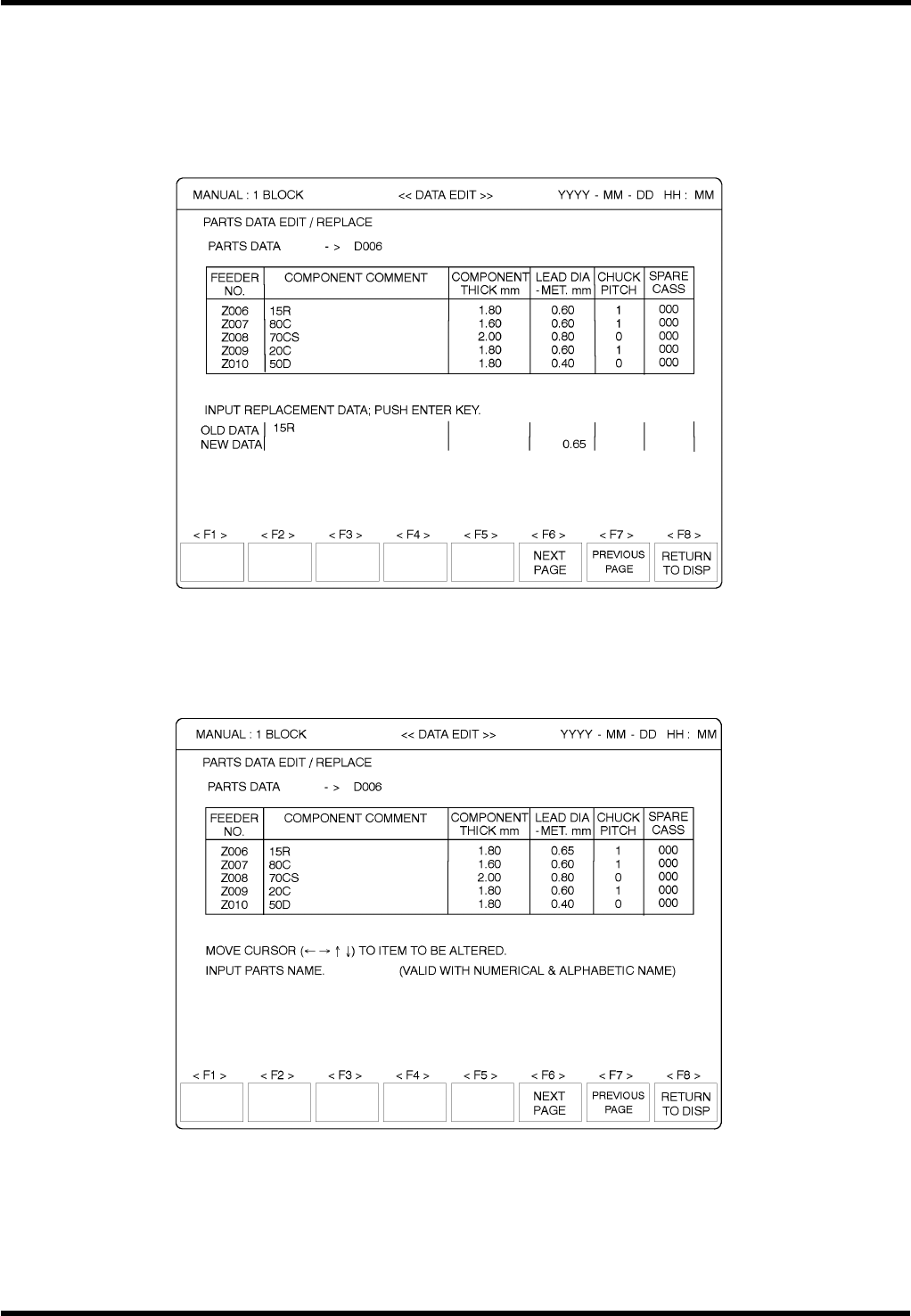

2. 输入要更换的数据。
例：要将‘COMPONENT COMMENT (元件说明)’为 15R 的所有‘LEAD DIAMET(引脚直
径)’数据更换成 0.65 。
(1) 在‘OLD D ATA(老数据)’的‘COMPONENT COMMENT(元件说明)’栏输入 15R。
(2) 在‘NEW DATA(新数据)’的‘LEAD DIAMET(引脚直径)’栏输入 0.65 。
3. 执行更换。
按“ENTER(回车)”键执行更换。
D77PCC-4R-050-A0
4.2-16
AVK3
编程手册
4.2 新元件数据的生成和编辑

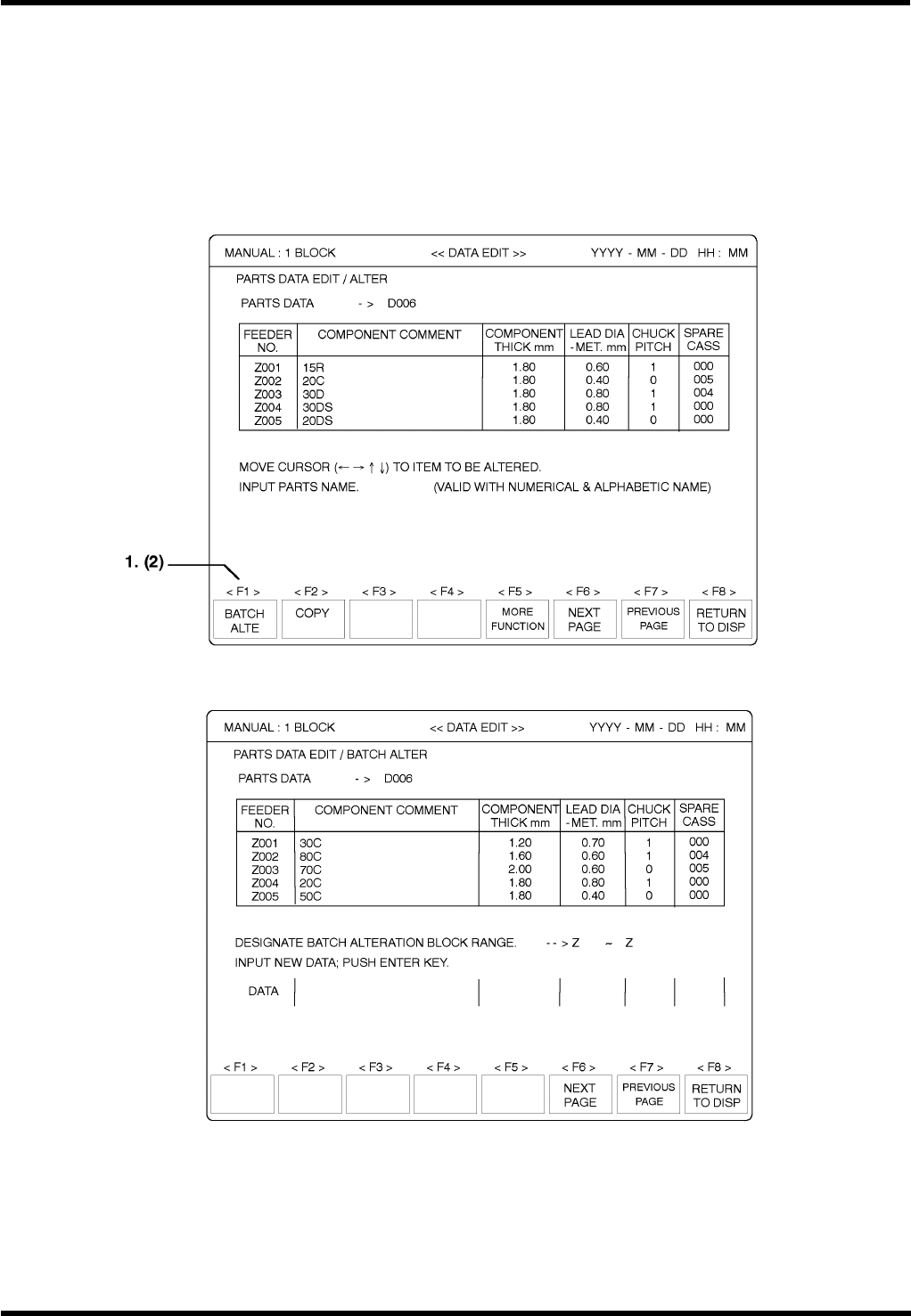

批更改步骤
可用该步骤对某一给定数据范围的所有指定数据进行更改，以及在输入元件数据时对指
定连续区段范围内某几项参数的所有数值进行更改。
8.
1. 选择批更改功能。
(1) 按“F5”(MORE FUNCTIONS[其他功能])。
(2) 按“F1”(BATCH ALTE [批更改])。
D77PCC-4R-050-A0
4.2-17
AVK3
编程手册
4.2 新元件数据的生成和编辑

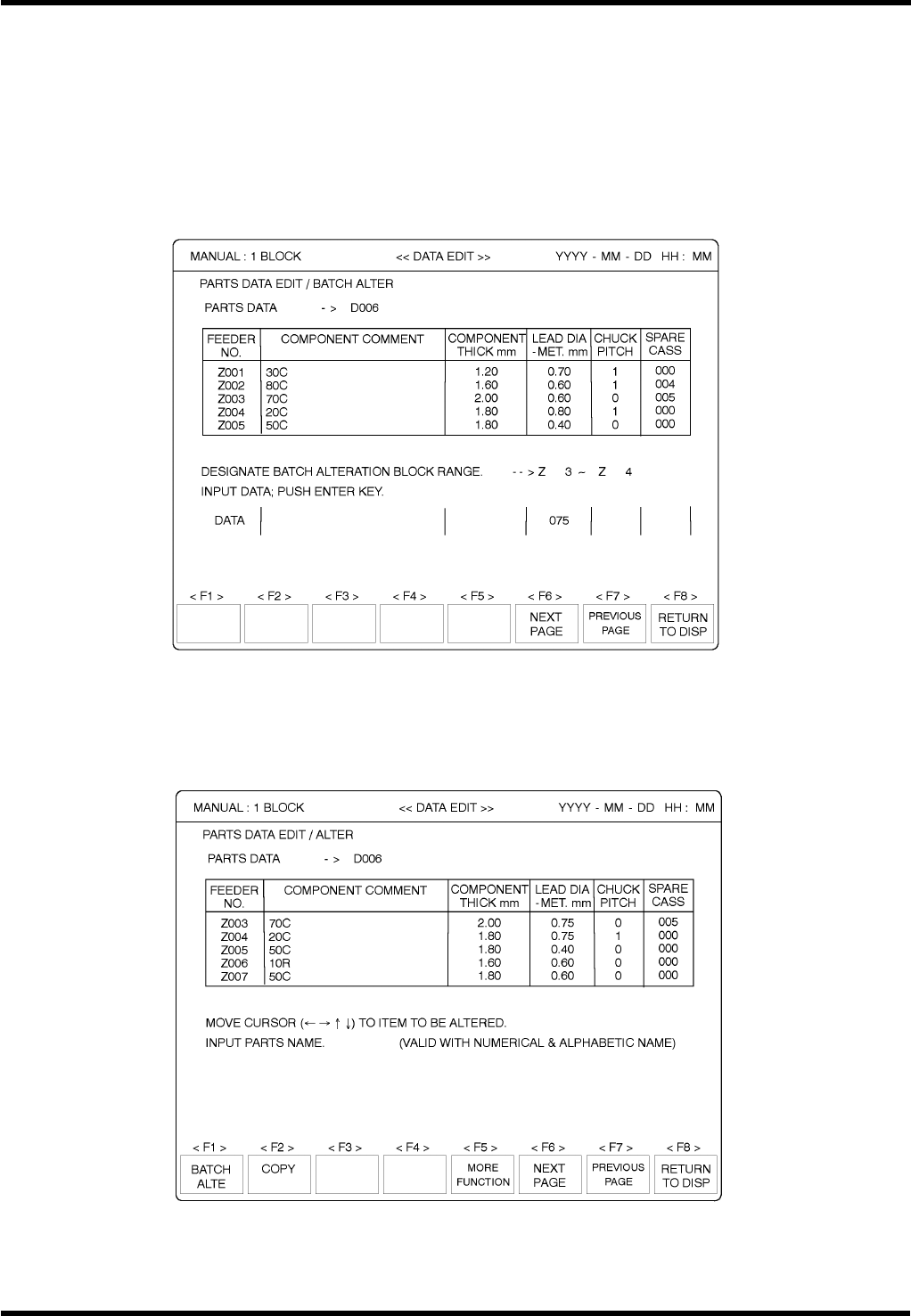

2. 指定要批更改的范围和数据。
例：要将供料器 Z3 和 Z4 的引脚直径数据批更改成 0.75 mm。
(1) 指定供料器的范围。
按“3”和“→”。(指定开始区段)
按“4”。(指定终止区段)
(2) 指定数据
将光标移到‘LEAD DIAMET(引脚直径)’栏，输入数据。
3.
执行批更改。
按“ENTER(回车)”键执行批更改。
D77PCC-4R-050-A0
4.2-18
