AVK3 编程手册 5.2 新印刷线路板数据的生成和编辑 5.2. 新印刷线路板数据的生成和编辑 D77PCC-41-060-A0 本节讲解新印刷线路板数据的手动输入步骤。填写元件单。 <主要步骤> 1 接通电源 调出服务功能菜单 调出数据编辑菜单 调出元件数据选择栏 制定元件数据编号 输 入 元 件 数 据 名 调出元件数据输入栏 输入每个参数 元件数据输入结束 2 3 4 5 6 7 8 D77PCC-41-060-A0…
AVK3
编程手册
5.1 印刷线路板数据的设定项目
D77PCC-41-030-A0
5.1-4
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
5.2. 新印刷线路板数据的生成和编辑
D77PCC-41-060-A0
本节讲解新印刷线路板数据的手动输入步骤。填写元件单。
<主要步骤>
1
接通电源
调出服务功能菜单
调出数据编辑菜单
调出元件数据选择栏
制定元件数据编号
输
入
元
件
数
据
名
调出元件数据输入栏
输入每个参数
元件数据输入结束
2
3
4
5
6
7
8
D77PCC-41-060-A0
5.2-1
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
印刷线路板数据生成的步骤
1.
1. 接通电源。
(1) 按主操纵盘上的“OPERATION READY(运转准备)”键。

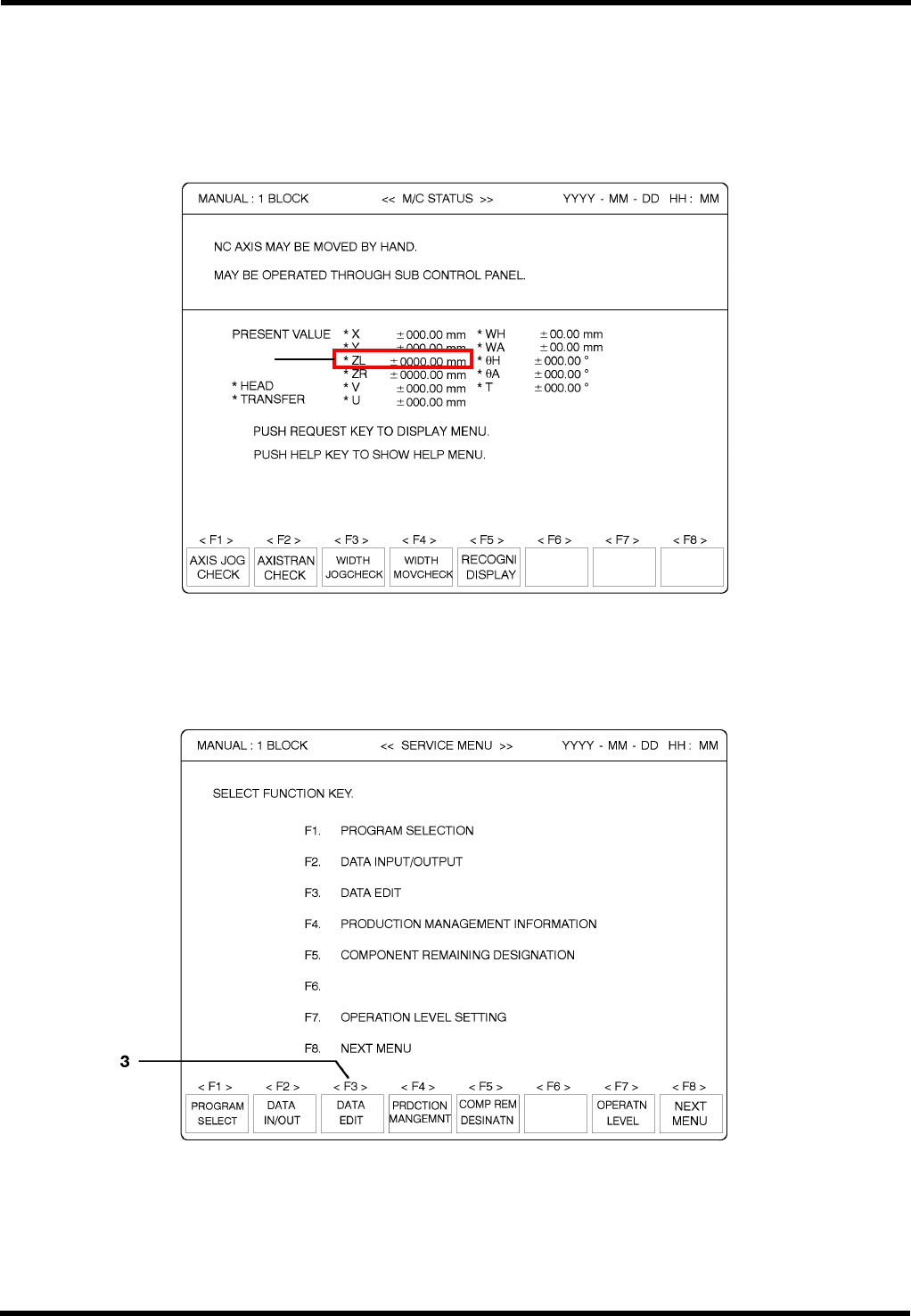

(2) 在手动模式显示插件机状态显示栏。
(120 站设备)
2.
调出使用功能菜单。
按主操纵盘上的“REQUEST(请求)”键。
D77PCC-41-060-A0
5.2-2
