AVK3 编程手册 4.2 新元件数据的生成和编辑 6. 调出元件数据输入栏。 在第 5 步按“ ENTER( 回车 ) ”键使屏幕变换成元件数据输入栏。 D77PCC-4R-050-A0 4.2-4
AVK3
编程手册
4.2 新元件数据的生成和编辑

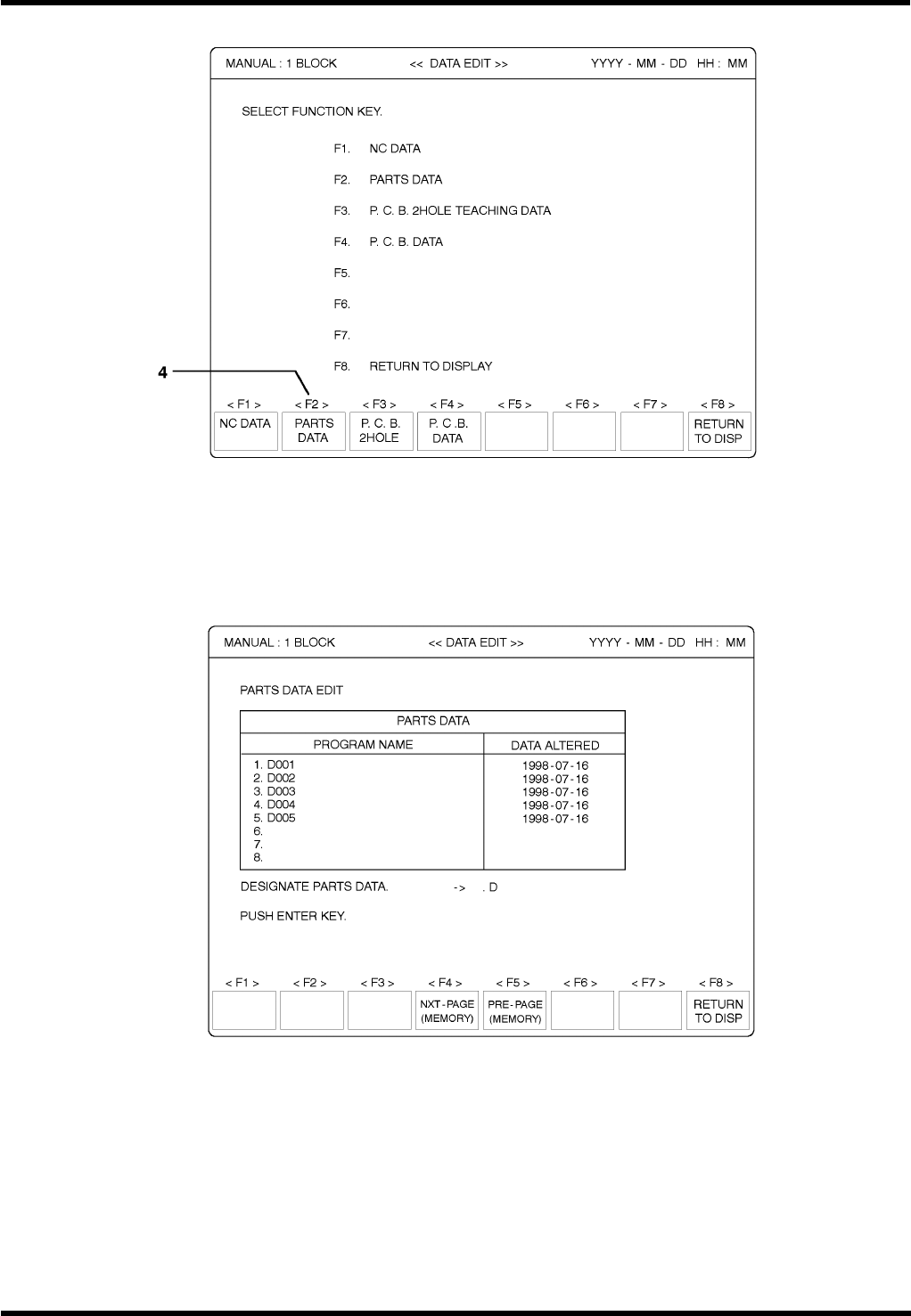

4.
调出元件数据选择栏。
按“F2”(PARTS DATA[元件数据])。
5.
指定元件数据编号，输入元件数据名。
(1) 选择未显示程序的顺序号，按主操纵盘上的“→”键。
(2) 输入元件数据名，按“ENTER(回车)”键。
D77PCC-4R-050-A0
4.2-3
AVK3
编程手册
4.2 新元件数据的生成和编辑

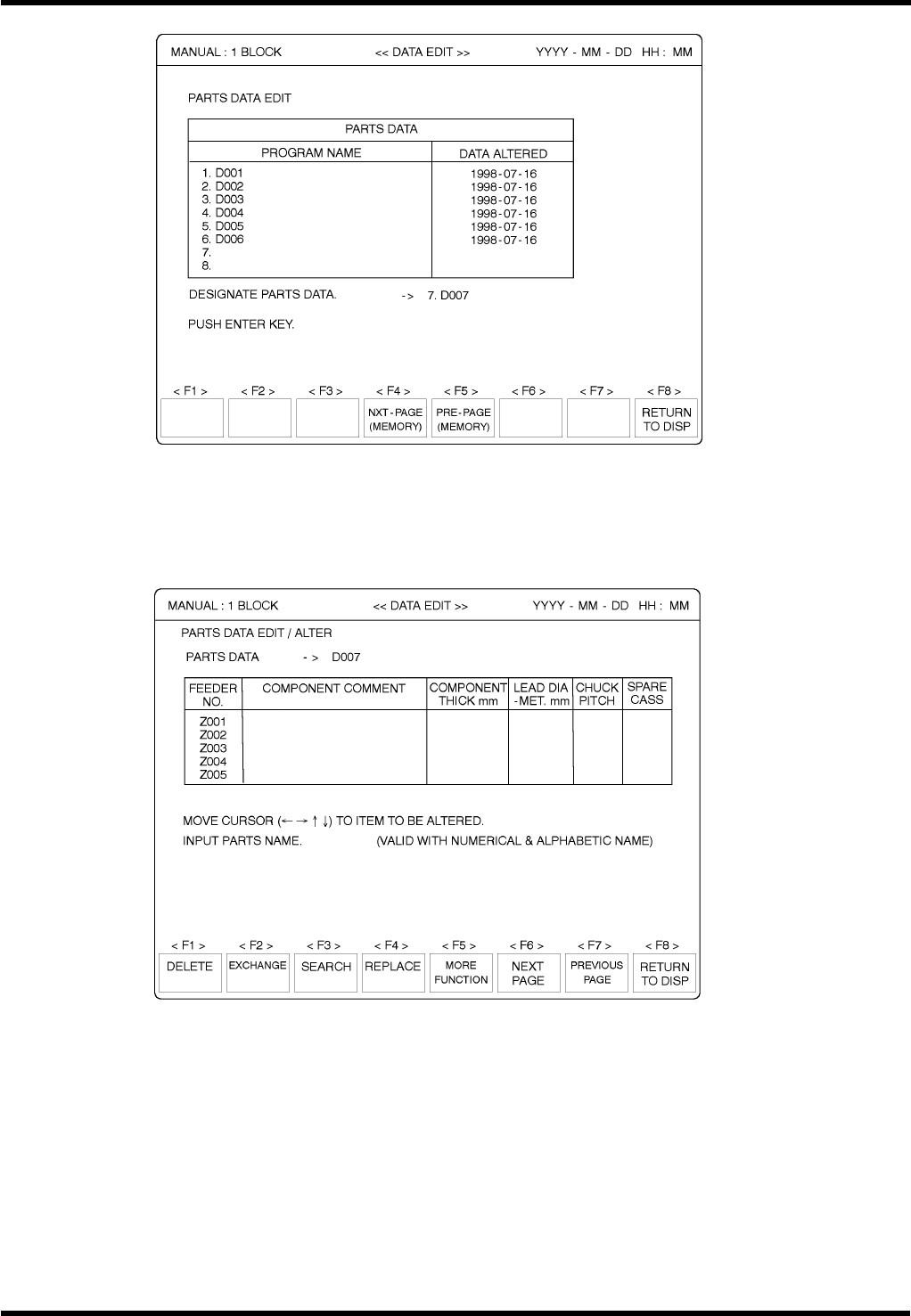

6.
调出元件数据输入栏。
在第 5 步按“ENTER(回车)”键使屏幕变换成元件数据输入栏。
D77PCC-4R-050-A0
4.2-4
AVK3
编程手册
4.2 新元件数据的生成和编辑

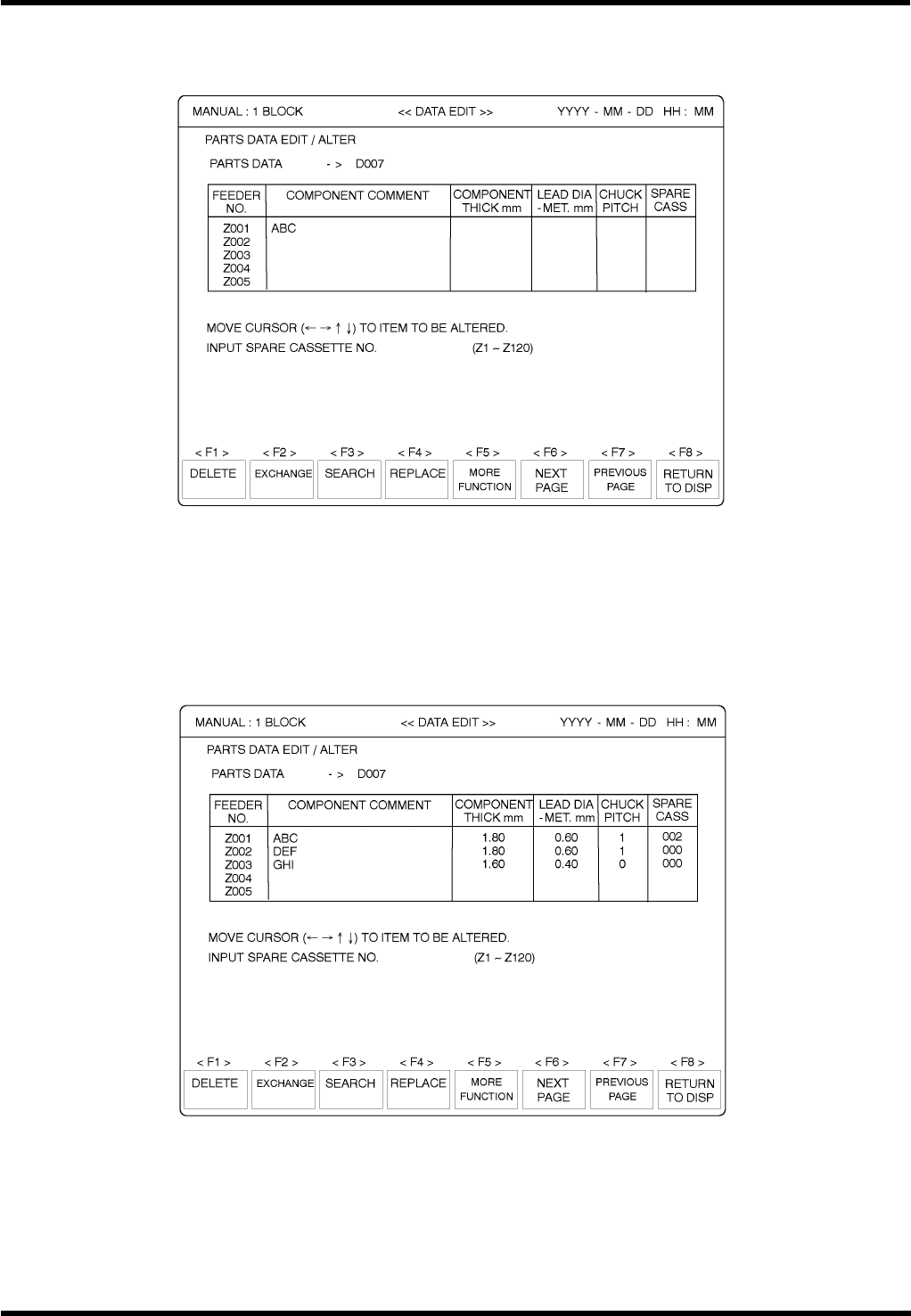

7. 输入元件说明。
例：要输入“ABC”。
8.
输入各参数项的数据。
例：COMPONENT THICK(元件厚度) 1.80 mm
LEAD DIAMET(引脚直径) 0.60 mm
CHUCK PITCH(夹头跨距) 52 mm = 1
SPARE CASS (备用元件盒) 2
D77PCC-4R-050-A0
4.2-5
