AVK3
编程手册
4.1 元件数据的设定项目
4.1. 元件数据的设定项目
D77PCC-4R-040-A0
4.1.1 参数
元件数据是表示元件种类和元件在供料器架(Z 轴)上设定排列方式的数据。元件数据包
括下列各项参数。
参数 增量／标准设定 说明
供料器号
1 ~121供料器(120站设备) / 其中 1~60
用于轴向引脚元件的供料器，而 121 用
于跳线 (60 站设备)
指定元件在供料器架上的设置位置。
元件说明 不超过 16 个字符的字母数字组 元件名称
元件厚度
0 ~ 9.99 (mm)
元件直径
对于跳线，它与引脚直径相同。
引脚直径
0 ~ 9.99 (mm)
元件的引脚直径。
夹头跨距
0 = 26 mm 跨距
对中功能不起作用
1 = 52 mm 跨距
对中功能不起作用
2 = 26 mm 跨距
对中功能不起作用
3 = 52 mm 跨距
对中功能不起作用
指定从供料器夹持元件的旋转夹的跨距
(26 mm／52 mm) ，还指定对中功能是
否 对元件起作用。
备用元件盒 1 ~120 供料器 指定 Z 变换功能用的备用供料器。
D77PCC-4R-040-A0
4.1-1
AVK3
编程手册
4.1 元件数据的设定项目
4.1.2 元件数据编辑屏幕显示／元件数据表
元件数据表示例
元件数据- - - - - - - - - >D
供料器号 元件说明
元件厚度
(mm)
引脚直径
(mm)
夹头跨距 备用元件盒
1
2
3
4
5
6
7
8
9
10

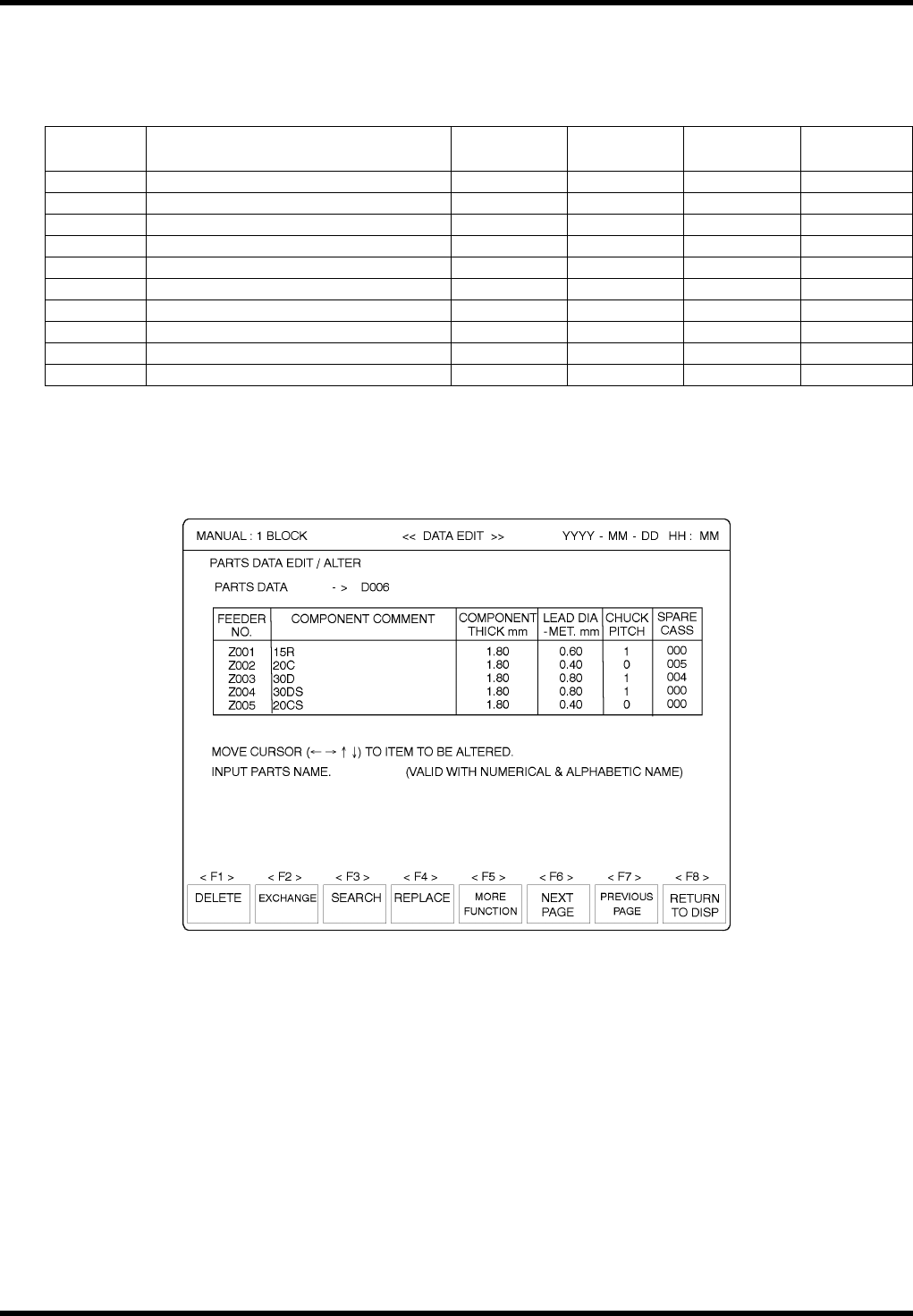

可以通过屏幕显示的元件数据编辑栏输入元件数据。元件数据编辑栏如下图所示。填写
元件数据表，然后将这些数据输入元件数据编辑栏的各参数项中。
D77PCC-4R-040-A0
4.1-2
AVK3
编程手册
4.1 元件数据的设定项目
4.1.3 元件数据生成
元件数据的生成步骤
1.
1. 确定元件数据名(最多 16 个字符)。
元件数据：
这是用于区别 NC 程序名元件数据。用户可以自由地确定元件数据名。
字母“D”自动设定为元件数据名的一个组成字符。
元件数据名的其余字符可以由数字 0～9、字 母 A～Z、加 号“ +”、减 号“ -”、点 号“·”
和引号“”组成。
例: P 0 0 1 P A N A S O N I C A V K
自动设定 最多 15 个字符
2.
确定供料器号。
供料器号：
它表示元件所在的供料器架(Z 轴)的位置。
该供料器号必须与 NC 程序中的供料器号一致。
跳线的供料器号为 121。
3.
输入元件说明。
元件说明：
输入设置在相应供料器号中的元件名称等。
为了生成步重复或图形重复的 NC 程序，可以输入以 PC 开始的元件注释，可以将插入角
度
自动地从 180°转换成为 0°，以及从 270°到 90°，这将消除数据误差。
=备注=
对于带极性的元件，或是以反极性方向插入的元件，切勿一开始就输入“PC”。
用户可以自由地用不超过 16 个字符的数字 0～9 和字母 A～Z 输入元件说明。
例：ABC 123
4. 测定元件厚度。
元件厚度：
元件厚度(单位：mm)
输入范围 单位
元件厚度
0.01 ~9.99 mm
0.01 - 9.99 mm
D77PCC-4R-040-A0
4.1-3
