AVK3 编程手册 9. 数据输入／输出 存储器的容量根据总步数及 NC 数据和元件数据的程序数而定。 总步数 最大程序数 NC 数据 5000 总计 32 元件数据 总计 32 印刷线路板数据 ( 选定 )) 总计 32 最大程序数： 不论每个程序的步数是多少，在不超过总步数或者一个程序的最大步数不超过 2000 的 条件下，存储器可以贮存 32 个程序。 总步数 在存储器中的每个程序包含的总步数。 例：有 5 个 NC 数据…
AVK3
编程手册
9.数据输入／输出
F7: 其他功能
F1: 格式化
F2: 全部数据
F8: 回复显示
F8: 回复显示
F7: 其他功能
F1: 载入(软盘→M)
F2: 载入(M→软盘)
F8: 回复显示
F8: 回复显示
F2: 否
F1: 是
D77PCC-50-000-A0
9-7
AVK3
编程手册
9.数据输入／输出
存储器的容量根据总步数及 NC 数据和元件数据的程序数而定。
总步数 最大程序数
NC 数据 5000 总计 32
元件数据 总计 32
印刷线路板数据(选定)) 总计 32
最大程序数：
不论每个程序的步数是多少，在不超过总步数或者一个程序的最大步数不超过 2000 的
条件下，存储器可以贮存 32 个程序。
总步数
在存储器中的每个程序包含的总步数。
例：有 5 个 NC 数据，每个记录 1000 步，贮存在存储器中，则 NC 数据存储器已装满。
=注=
在存储器中，NC 数据、元件数据和印刷线路板数据具有各自的贮存区。
D77PCC-50-000-A0
9-8
AVK3
编程手册
9.1 数据输入/输出
9.1. 数据输入/输出
D77PCC-50-240-A0
9.1.1 数据输入/输出
数据输入／输出的步骤
1.

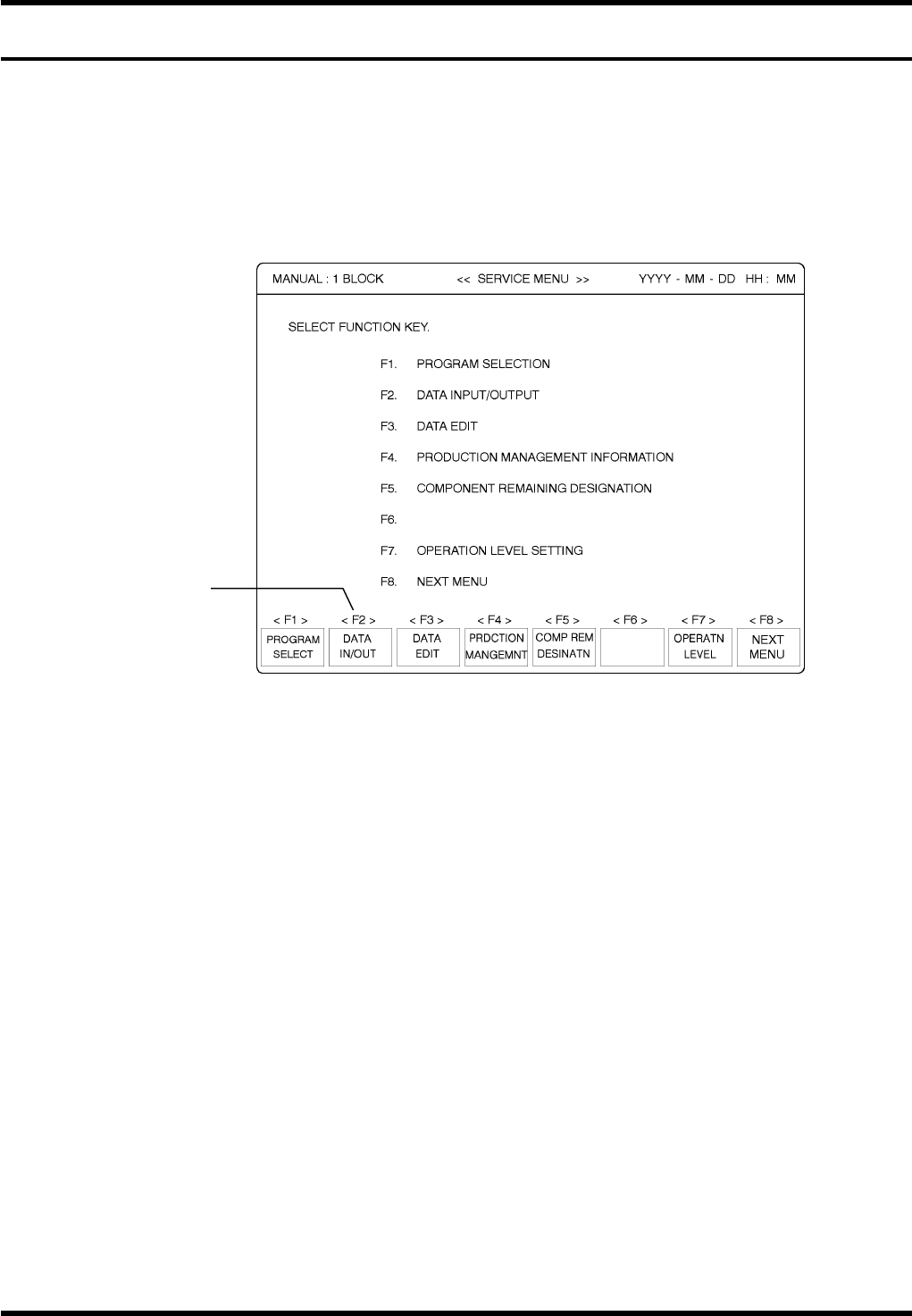

1. 调出服务功能菜单。
按“REQUEST(请求)”键。
2
2.
选择数据输入／输出功能。
按“F2”(DATA IN／OUT [数据输入／输出])键。
D77PCC-50-240-A0
9.1-1
