AVK3 编程手册 3. 2 新 NC 程序的生成和编辑 3. 输入要更换的数据。 例：要将所有插入宽度 5.08mm 区段的供料器编号都更改为 3 。 (1) 在‘（ OLD DATA[ 老数据 ] ）’的‘（ WIDTH [ 宽度 ] ）’栏输入‘ 508 ’。 (2) 在‘（ NEW DATA[ 新数据 ] ）’的‘（ FEED NO[ 供料器号 ] ）’栏输入‘ 3 ’。 4. 执行更换 按“ ENTER( 回车 ) ”键执…
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
更换步骤
可用该步骤将指定区段的数据更换成新数据.以及当更改 NC程序时在整个程序中更改某
项参数。
8.
1. 选择下一页菜单。
按“F5”(MORE FUNCTION[其他功能])。
2.
选择更换功能
按“F1”(REPLACE[更换])。
D77PCC-43-020-A0
3.2-20
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
3. 输入要更换的数据。
例：要将所有插入宽度 5.08mm 区段的供料器编号都更改为 3。
(1) 在‘（OLD DATA[老数据]）’的‘（WIDTH [宽度]）’栏输入‘508’。
(2) 在‘（NEW DATA[新数据]）’的‘（FEED NO[供料器号]）’栏输入‘3’。
4.
执行更换
按“ENTER(回车)”键执行更换。
D77PCC-43-020-A0
3.2-21
AVK3
编程手册
3. 2 新 NC 程序的生成和编辑
批更改步骤
可用该步骤更改给定范围内的所有指定数据，以及在输入 NC 数据时更改指定连续区段
范围内的某些参数的所有数值。
9.
1. 选择批更改功能。
按“F2”(BATCH ALTE[批更改])。
2.

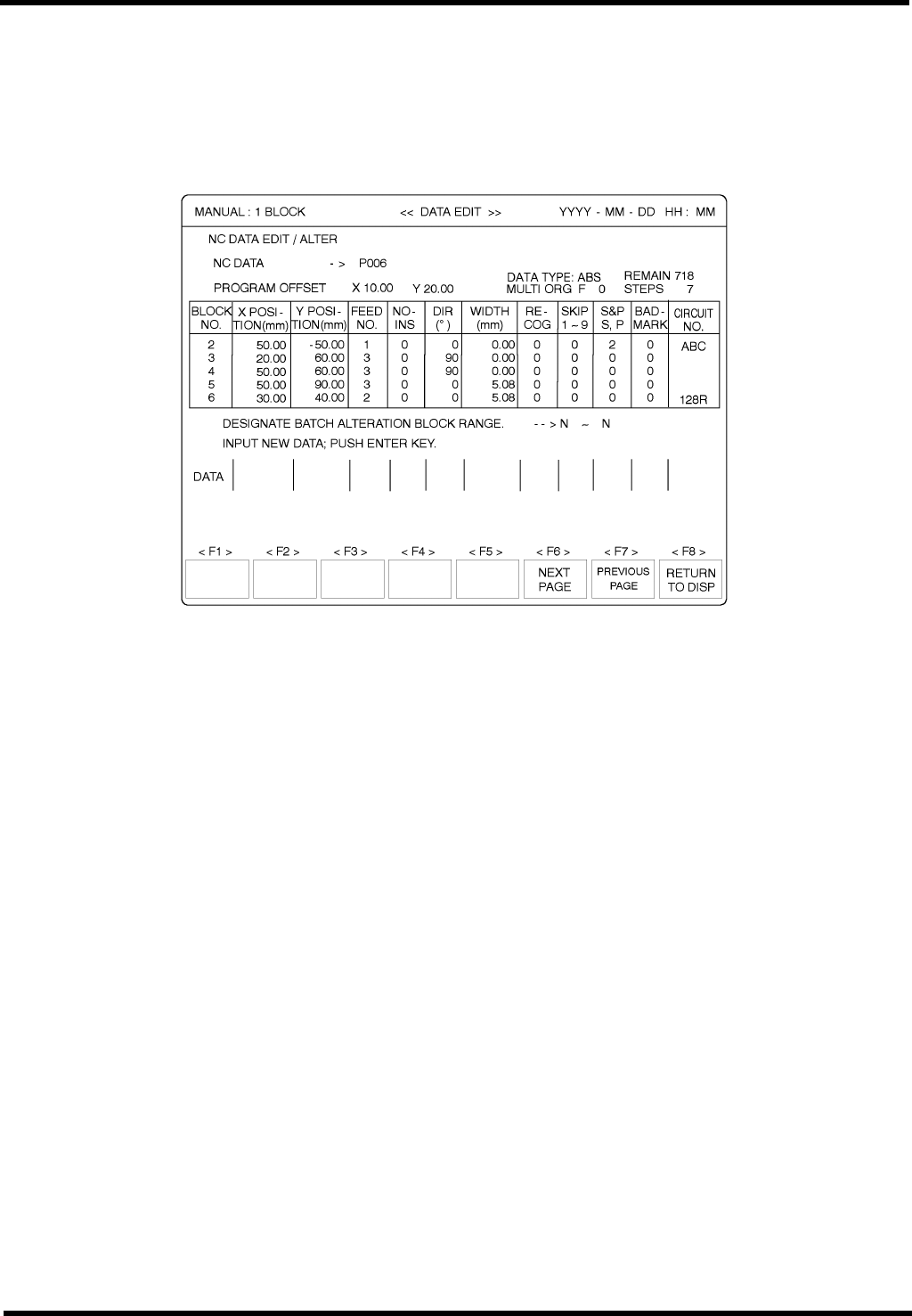

指定要批更改的范围和数据
例：要将 N5 和 N6 区段的插入宽度数据批更改为 10.08 mm。
(1) 指定区段范围。
按“5”和 “→”。(指定开始区段)
按“6”。(指定终止区段)
(2) 指定数据。
将光标移到‘WIDTH(宽度)’栏，输入数据。
D77PCC-43-020-A0
3.2-22
