AVK3 编程手册 5.2 新印刷线路板数据的生成和编辑 印刷线路板数据生成的步骤 1. 1. 接通电源。 (1) 按主操纵盘上的“ OPERATION READY( 运转准备 ) ”键。 (2) 在手动模式显示插件机状态显示栏。 (120 站设备 ) 2. 调出使用功能菜单。 按主操纵盘上的“ REQUEST( 请求 ) ”键。 D77PCC-41-060-A0 5.2-2
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
5.2. 新印刷线路板数据的生成和编辑
D77PCC-41-060-A0
本节讲解新印刷线路板数据的手动输入步骤。填写元件单。
<主要步骤>
1
接通电源
调出服务功能菜单
调出数据编辑菜单
调出元件数据选择栏
制定元件数据编号
输
入
元
件
数
据
名
调出元件数据输入栏
输入每个参数
元件数据输入结束
2
3
4
5
6
7
8
D77PCC-41-060-A0
5.2-1
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑
印刷线路板数据生成的步骤
1.
1. 接通电源。
(1) 按主操纵盘上的“OPERATION READY(运转准备)”键。
(2) 在手动模式显示插件机状态显示栏。
(120 站设备)
2.
调出使用功能菜单。
按主操纵盘上的“REQUEST(请求)”键。
D77PCC-41-060-A0
5.2-2
AVK3
编程手册
5.2 新印刷线路板数据的生成和编辑

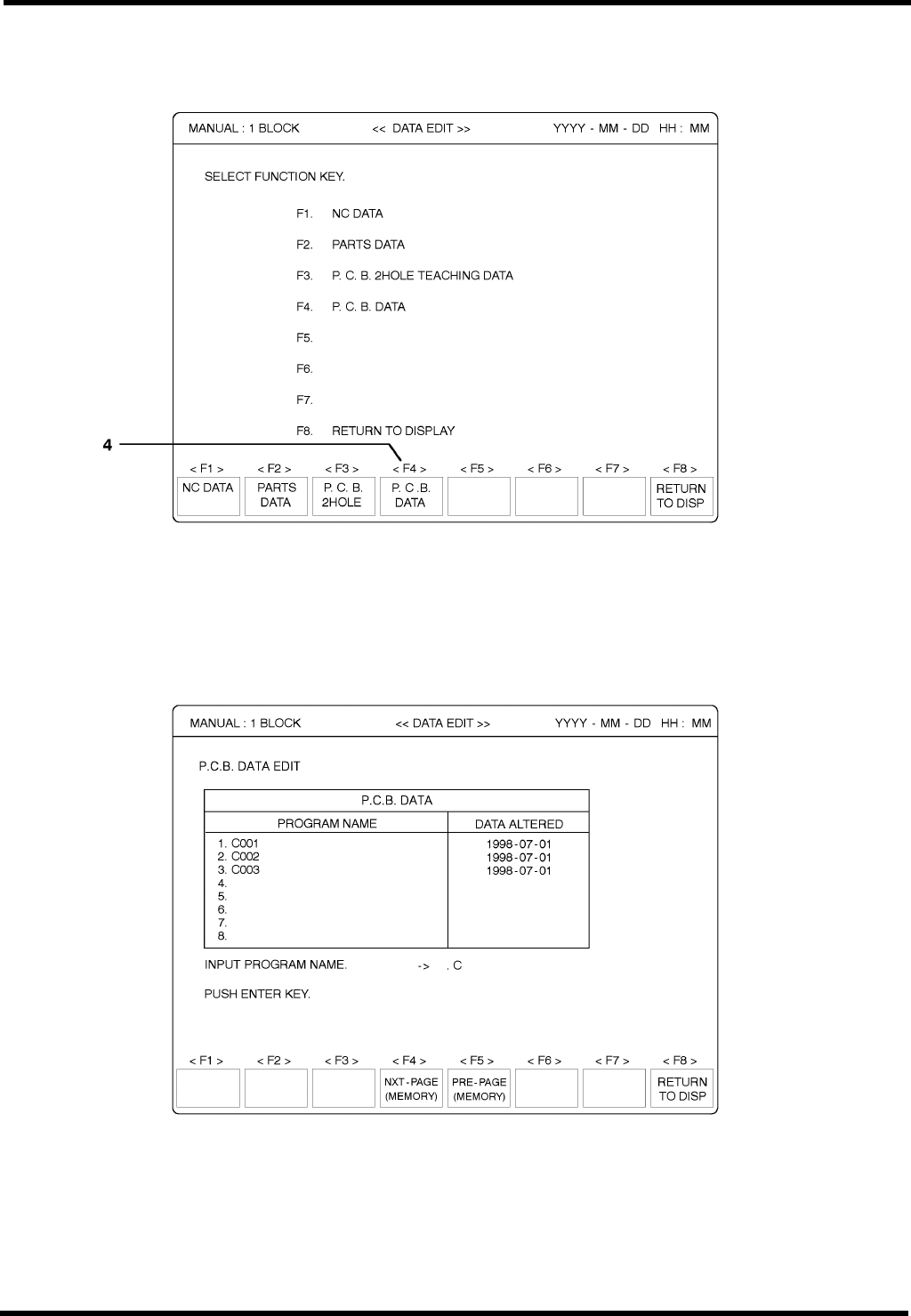

3. 调出数据编辑菜单。
按“F3”(DATA EDIT[数据编辑])。
4.
调出印刷线路板数据选择栏。
按“F4”(P.C.B. DATA[印刷线路板数据])。
D77PCC-41-060-A0
5.2-3
