IFS-NX 使用说明书 第 4 章 生产
4-43
4-6 PFC+
运用
如果在各设备间不通过读取基板的条形码正确设置下一工序，PFC+(Product Flow Controller plus)将
通过 SMEMA 信号使基板停止。因此，对其他公司制造的设备也要控制基板的流向，实施工序管理。
PFC+提供的主要功能为如下所示。
・ 基板被传送到下一工序时，通过 IFS-NX 服务器的指示可以停止基板传送 (设置检查)
・ 通过获得 IFS-NX 服务器的许可，将停止中的基板传送到下一工序(设置检查)
・ 连接条形码读取器，可以将基板上的条形码信息通知给服务器(可追溯性)
・ 断开与服务器间的连接时，停止传送
・ 与服务器的连接无法复原时，可以在旁路模式下通过

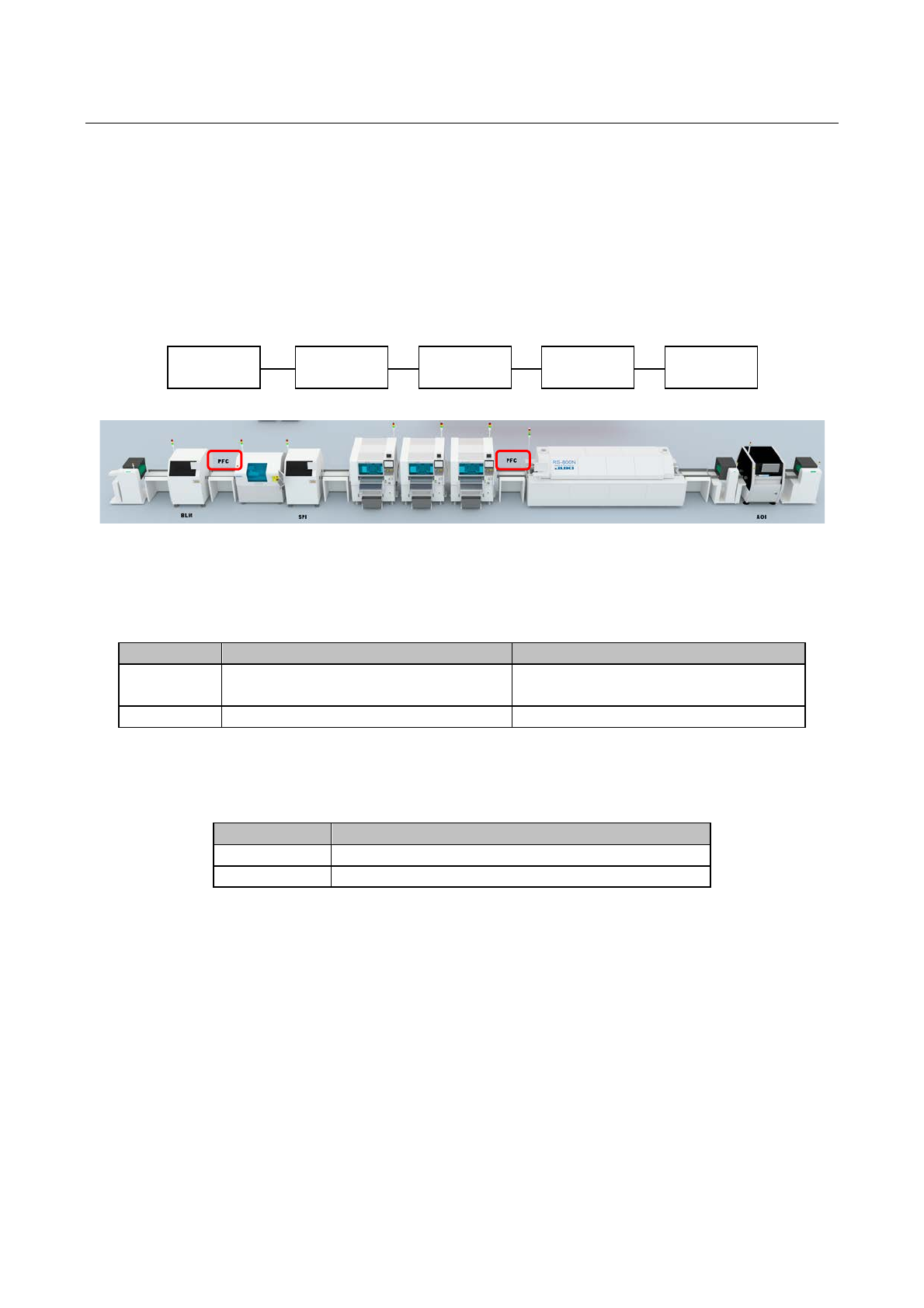

图
4-6-1 PFC+
设置示意图
如上图所示，在打印机、回流机之前配置 PFC+，可以实现设置检查。
表
4-6-1
设置检查的内容
设备
检查项目
追溯项目
打印机
产品元件编号、金属印刷板（掩模）、 刮
板、焊膏电镀
产品元件编号、金属印刷板（掩模）、刮
板、焊膏电镀、印刷条件
回流机
产品元件编号、温度记录数据
产品元件编号、温度记录数据
可进行协作的其他公司设备如下表所示。
表
4-6-2
可进行协作的其他公司设备
设备
其他公司名称
打印机
KSP (GKG)
回流机
JT
打印机、回流机都需要取得机器许可证。连接 PFC+条形码读取器实施追溯时，各机器需要有追溯许
可证。有关机器的导入、设置，请咨询敝公司的代理店和销售公司。
PFC+
打印机 实装机
PFC+
回流机
IFS-NX 使用说明书 第 4 章 生产
4-44
4-7 SCS
运用
IFS-NX，核对步骤可按 SCS 原有步骤进行。
4-7-1 SCS 运用的特征
运用 SCS，进行核对可不用供料器。在统一更换台车上进行加载时，只对元件、统一更换台车、安装
孔号码的条形码进行扫描，即可完成加载处理。无需使用供料器的条形码，因此可以简化作业，防止
安装错误。
4-7-2 运用 SCS 时需要的准备工作
需要根据下述『5-2-5 建立元件加载关联 (Containment Relationship)』的步骤，追加元件上载建立关
联的信息。请进行 REEL、STICK、BULK 各种包装的以下项目的加载建立关联的信息的注册。
表
4-7-2-1
追加元件加载建立关联
Item Type Class
及
Item Type
Item Type Class
Item Type
Feeder Bank
40POS BANK
Feeder Bank
60POS BANK
Feeder Bank
80POS BANK
Feeder Bank
30POS BANK EL
Feeder Bank
38POS BANK EL
Feeder Bank
40POS BANK EL
Feeder Bank
40POS BANK2 EL
Feeder Bank
28POS BANK RF
Feeder Bank
40POS BANK RF
Feeder Bank
40POS BANK2 RF
Feeder Bank
56POS BANK RF
Feeder Bank
56POS BANK RF/EF
4-7-3 SCS 运用的限制事项
运用 SCS 时，有几项限制。
① 要核对通道上的供料器的元件时，不能不使用供料器的条形码，否则核对不能 OK。
② 核对托盘元件(托盘架、DTS、MTC、MTS)时，不能不使用供料器的条形码 (或托盘
底板条形码) ，否则核对不能 OK。
③ 核对时，不能显示维护警告/安装确认错误。
④ 不能进行供料器吸取次数计数。
⑤ 不能进行拼接。
IFS-NX 使用说明书 第 5 章 Configurator
5-1
第
5
章
Configurator
5-1
概要
Configurator, 是以 Web 为基础的应用程序。主要是一些工具，用于生成 IFS-NX 系统必要的基本设定。
Configurator 提供的功能，主要是材料管理、用户或操作权限的管理、工厂的构成管理、系统的基本设定
及生成追溯报告。
* 这些功能，在追加装置及网络重新构筑（IP 地址的变更）时，需要进行设定。进行设定时，请参见附
录『安装要领书』进行作业。
符合下列项目时，需要进行设定。
表
5-1-1
需要进行
Configurator
设定的主要情况
项目 需要设定的情况
材料管理 元件号码（料号）
要追加、删除元件号码时
要追加、删除供应商的元件号码（供应商料号）时
工厂构成
机器、生产线
要追加、删除机器、生产线时
要给机器分配
RFID
控制器时
供料器、供料器台架 要追加、删除供料器、供料器台架时
Intelli 存储架 要追加 Intelli 存储架，分配 RFID 控制器时
Intelli Trolley Pool
、
PW02
要追加 Intelli Trolley Pool 及 PW02，分 配 RFID 控制器时
Intelli 供料器调整治具 要追加 Intelli 供料器调整治具，分配 RFID 控制器时
Bake Oven（烘烤箱） 要追加、删除烘烤箱时
Drycabinet（干燥箱） 要追加、删除干燥箱时
应用程序管理
MSD 管理 要进行有关 MSD 管理的各项设定时
设备维护 要生成各设备的维护日程表时
属性 要设定运用时的各种 Policy 时
工作站的构成
客户端 PC
要追加，删除客户端
PC
时
要变更客户端 PC 上的显示的任务时
要变更对任务的工具分配时
PDA 设定
要追加，删除
PDA
时
要从 PDA 追加操作的机器，生产线时
要变更 PDA 使用的标签打印机时
变更
PDA
的名称时
RFID 控制器
要追加，删除
RFID
控制器，变更设定时
要设定
RFID
控制器的使用
/
不使用时
标签打印机
要追加，删除标签打印机时
要变更标签打印机的
IP
，打印格式时
设置
许可证管理
要追加许可证时
系统
维护
要进行
IFS
服务器的维护时
支援
系统发生问题时取得应用程序日志
访问数据库
要变更
IFS
服务器的数据库构成时
条形码定义
要新制作条形码格式时
要变更条形码格式定义时
要变更条形码格式的优先级时
访问控制
用户管理
要进行使用
IFS-NX
的用户管理时
