原材料的分割
(Split Raw Material)
7-15-1 概要
将登录的批号分割为多个，并希望装载在供给机上时(例：购买的管式元件或托盘元件，有时多个元
件装在一个袋子中，所以只分配了 1 个 Item ID，将这些元件分割为任意数，对各个分割量用管式或
托盘进行供给等，这样的运用就属于该情况)，使用 Split Raw Material 功能。
对 Split Raw Material，将已经登录的一个元件（带卷、管式、托盘）分割为多个 Item ID，并打印各
个的条形码。对分割的各个元件分配 Item ID 及元件剩余数。
在台架上安装供料器时可以使用。
仅分配序列号的设定为有效的元件，才能执行本功能。
7-15-2 操作
在 Split Raw Material 任务画面，读入希望分割元件的 Item ID(批号)的条形码。在 Number of splits
中输入分割数，在 Quantity per split 中输入分割后各个元件的元件剩余数，按下 Split 按钮。
图
7-15-2-1
输入分割的元件数和每次分割的剩余数
表
7-15-2-1 Split Raw Material
画面的项目
项目 内容
选择处理生产线 选择执行任务处理的生产线。
通常不需要特别进行指定。
Item ID
显示执行分割的元件序列 No。
Part Number
显示执行分割元件的元件名。
Qunatity per container
显示登录元件的每个管式
(
托盘
)
的元件数。
Quantity
显示执行分割的元件的现有元件数。
Number of splits
输入分割元件的个数。
Qunatity per split
输入执行分割每个元件的元件数。
Split
执行元件分割。
Cancel
清除现在输入的元件信息。
IFS-NX 使用说明书 第 7 章 COI
7-103
在元件分割结束后显示以下信息，可以在 Item Mngt 确认分割的元件。
图
7-15-2-2
分割结束后显示的信息
图
7-15-2-3
在
Item Mngt
确认分割的元件
并且在点击 [Split]按钮时，将分割元件的 ItemID 打印为条形码。
IFS-NX 使用说明书 第 7 章 COI
7-104
7-15-3 设定
要用 Split Raw Material 执行元件分割操作，应在 Configurator 设定各个对象元件。
在对象元件批号的后面分配顺序编号「.SXXXXXXX」(X 为序号)，与不分配顺序编号的设定方法有
所不同。
而且被分割的元件在分割后的剩余数为 0 时，可以自动删除。
7-15-3-1 分配顺序编号的元件
要用 Spilit Raw Material 执行元件分割，应在「Material Mangement」-「Copmonent」-「Container
Type」选择对象元件，确认按如下所示进行了勾选。
有关 Assign Sequence 的详细内容，请参见 5-2-4-1 设定顺序编号的分配 (Assign Sequence)。
表
7-15-3-1
Container Type – Raw Material Initialization parameters
的设定
项目 内容
Assign sequence:
对元件自动分配顺序编号
Associate to RFID tag or SmartClip:
不使用本功能。请一直不要勾选。

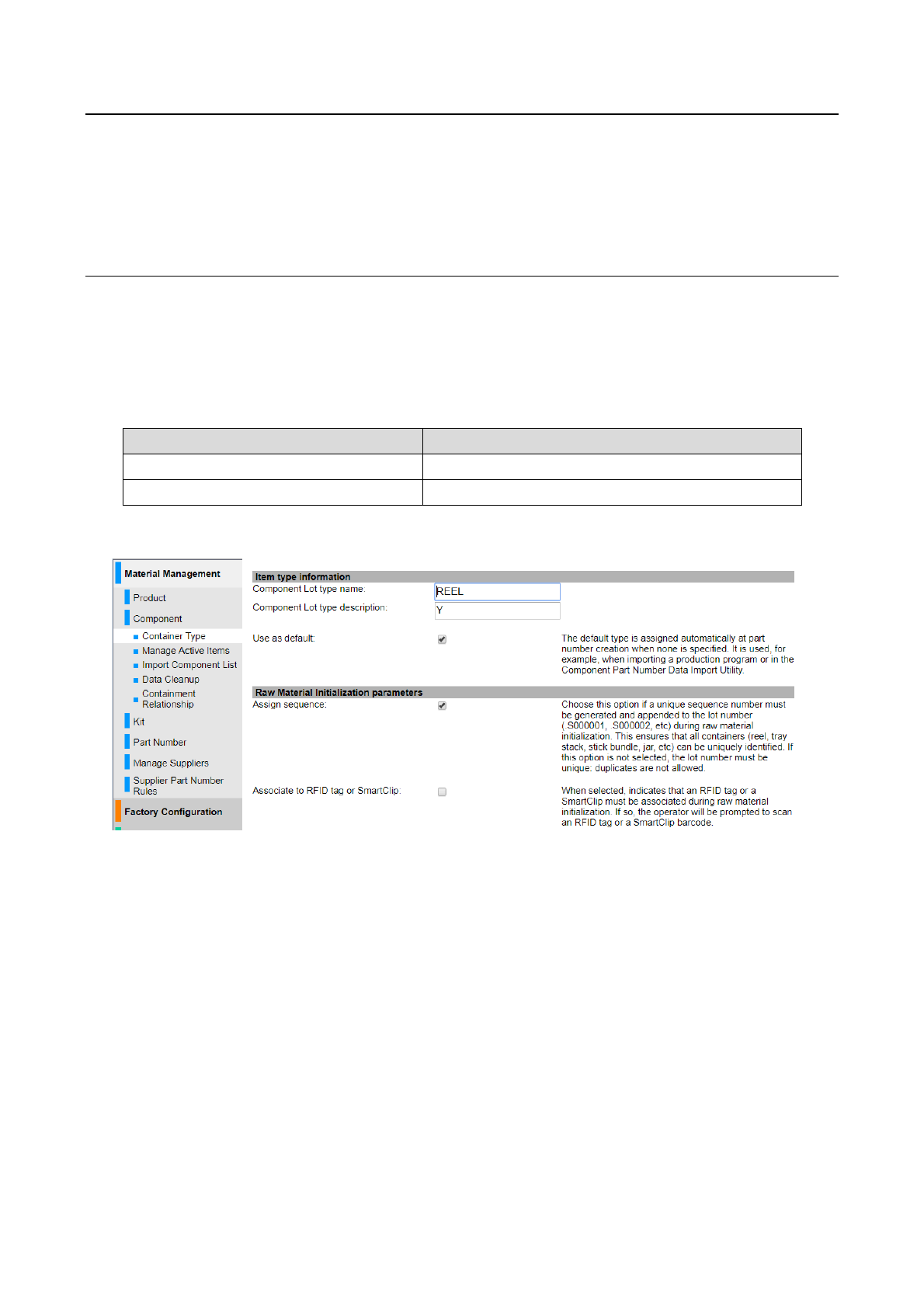

图
7-15-3-1 Container Type
的初始设置
